DCDC5.0V~35V输入 1.2A高调光比降压恒流LED驱动芯片,替换PT4119、PT4115

[复制链接]
发表于 2022-11-17 15:52:03 | 显示全部楼层 |阅读模式
关键词: DCDC , 降压恒流 , LED驱动芯片
概述
  SL6129A是一款连续电感电流导通模
式的降压型LED 恒流驱动器,用于驱动一
个或多个LED 灯串。SL6129A工作电压
5.0v 到35v,提供可调的输出电流,最大
输出电流可达到1.2A。根据不同的输入电压
和外部器件, SL6129A可以驱动供高达数
十瓦的LED。
  SL6129A内置功率开关,采用高端电
流检测电路,以及兼容PWM 和模拟调光
的调光脚DIM。当DIM 脚电压低于0.3v
时输出关断,进入待机状态。
  SL6129A内置过温保护电路,当芯片
达到过温保护点进入过温保护模式,输出
电流逐渐下降以提高系统可靠性。
  SL6129A采用SOT89-5/SOT23-5 封装。


特点
SOT89-5最大输出电流:1.2A
SOT23-5最大输出电流:0.5A
高效率:96%
最高工作效率:1MHz
电流精度:±3%
宽输入电压:5.0V~35V
智能过温保护
内置LED开路保护

应用领域
LED备用灯,信号灯
低压LED射灯代替卤素灯
汽车照明

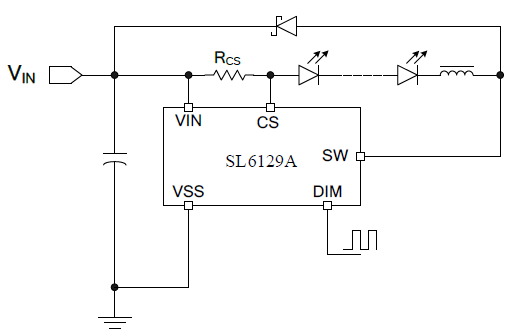

电路图
