概述
SL8530A是一款高效率、高精度的升
压型大功率LED 恒流驱动控制芯片。
SL8530A内置高精度误差放大器，固
定关断时间控制电路，恒流驱动电路等，
特别适合大功率、多个高亮度LED 灯串恒
流驱动。
SL8530A采用固定关断时间的控制方
式，关断时间可通过外部电容进行调节，
工作频率可根据用户要求而改变。
SL8530A通过调节外置的电流采样电
阻，能控制高亮度LED 灯的驱动电流，使
LED 灯亮度达到预期恒定亮度。在EN 端
加PWM 信号，还可以进行LED 灯调光。
SL8530A内部集成了VDD 稳压管，软
启动以及过温保护电路，减少外围元件并
提高系统可靠性。
SL8530A采用SOP8 封装。
特点
宽输入电压范围：2.6V~100V
高效率：可高达95%
最大工作频率：1MHz
CS 限流保护电压：250mV
FB 电流采样电压：250mV
芯片供电欠压保护：2.6V
关断时间可调
智能过温保护
软启动
内置VDD 稳压管
应用
LED 灯杯
电池供电的LED 灯串
平板显示LED 背光
大功率LED 照明

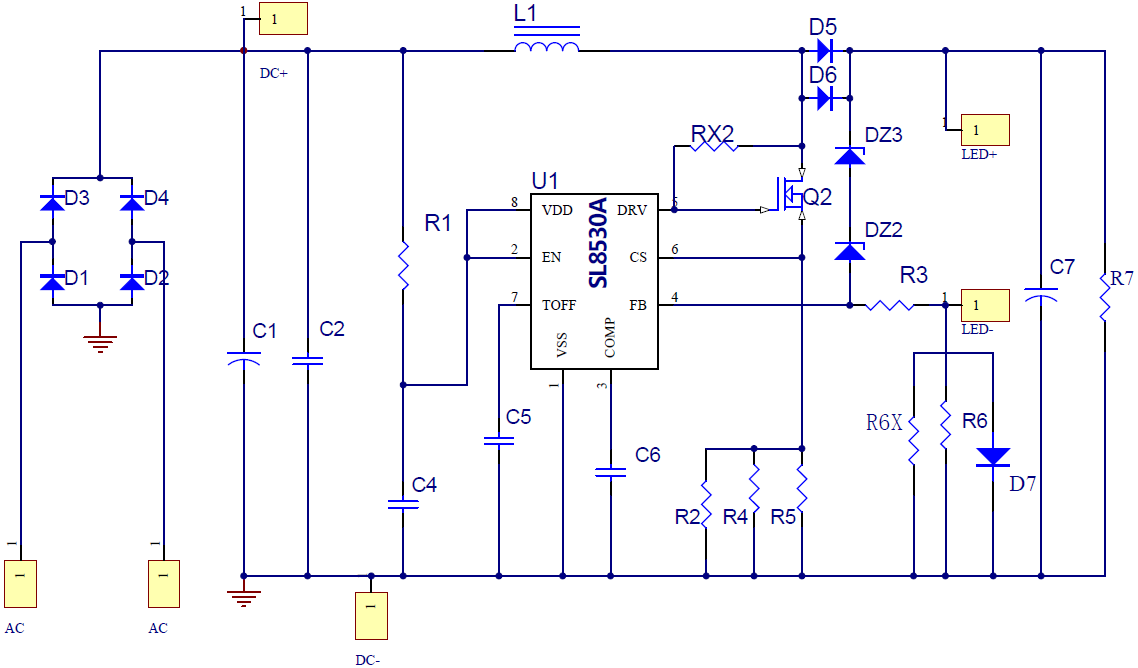

原理图
|
|
