SL1509HV DCDC5V~48V降压12V、5V、3.3V/2A恒压芯片、兼容XL1509
[复制链接]
小郑
小郑
当前离线
积分
5415
发表于 2022-11-2 15:57:20
|
显示全部楼层
|
阅读模式
白皮书下载:测量系统构建完整指南
贸泽电子有奖问答视频,回答正确发放10元微信红包
关键词:
电源芯片
,
降压恒压
,
DCDC
DCDC5V~48V降压12V2A
电源
芯片
DCDC5V~48V降压5V2A恒压芯片
DCDC5V~48V降压3.3V2A稳压芯片
概述
SL1509HV 是专为降压设计的单片IC DC/DC转换器,并具有驱动2A负载,无需附加晶体管。
它节省
电路
板空间。外部停机功能可由逻辑控制然后进入待机模式。内部补偿使反馈控制具有良好
的线性和无需外部设计的负载调节。关于受保护的功能,热关机是为了防止温度过高在损坏情况下运行,
电流
限制不超过输出开关的当前操作。如电流限制功能VFB下降到0.5V以下,开关频率将减少。
SL1509HV在开关150kHz的频率允许更小的
滤波器
频率较低的部件开关调节器。
其它功能包括保证规定输入
电压
下输出电压的+%4公差和输出负载条件,
振荡器
上+%15
频率输出版本包括固定3.3V、5、12、,以及可调节型。芯片有标准配置8引线SOP8封装。
特征
输出电压:3.3V、5V、12V和可调输出版本
可调版本输出电压范围,1.23V至18V+4%
150kHz+15%固定开关频率
电压模式非同步
PWM
控制
热停堆和限流保护
开/关停机控制输入
工作电压可达48V
输出负载电流:2A
SOP8封装
低功耗待机模式
芯片上内置开关晶体管
SOP-8:可提供“绿色”模塑化合物(无Br、Sb)
无铅表面处理/符合RoHS
应用
简单高效降压调节器
卡上开关稳压器
正负转换器
电路图

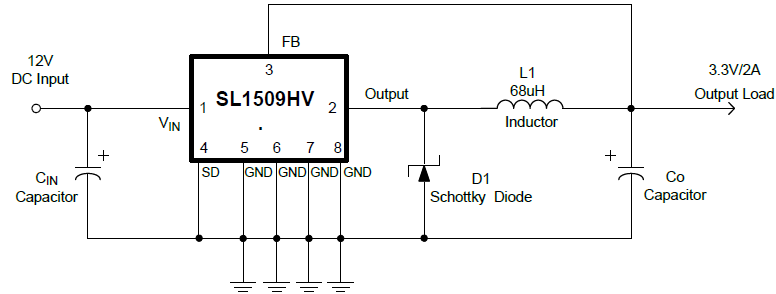

固定式电路

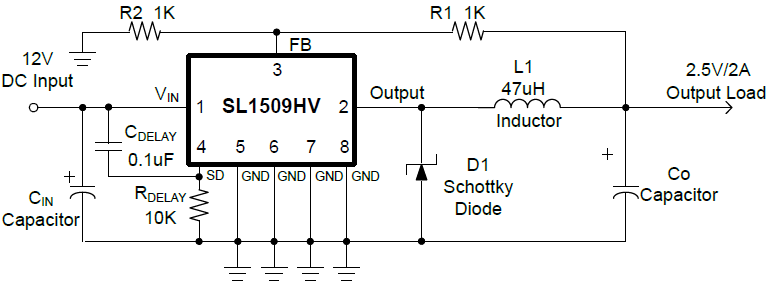

可调型电路
延迟启动电路
相关文章
•
IU5507低功耗DC-DC降压稳压器
•
低功耗DC-DC电压调整器IU5528D
•
IU5531E降压稳压器可pin对pin兼容TPS54360
•
分享:电源管理芯片故障怎么产生?又要怎么解决?
•
电源芯片测试之电源芯片短路及短路恢复检测方法
•
森利威尔SL3041 12-80V降压5V/2A DC-DC恒压芯片
•
dcdc72V输入降压12V、5V恒压电源驱动芯片
•
森利威尔SL4011 升压恒压 3.7V升压12V 5V升压12V
