在电源管理领域，高效、稳定的降压转换器是工业、汽车电子及消费类设备的核心需求。SL0450HV作为一款单片集成的开关型降压转换器，凭借其4.5V-80V超宽输入电压范围、1.2A持续输出电流及高达90.5%的转换效率，成为电动车电源适配器、汽车点烟器等高压场景的理想选择。本文将深入解析其技术特性、设计要点及典型应用方案，为工程师提供实用参考。
一、SL0450HV的核心特性 1. 宽压输入与高效输出 o 输入范围：4.5V-80V，兼容汽车电瓶（12V/24V）、工业电源（48V）等高电压场景。 o 输出能力：0.8V-30V可调，最大输出电流1.2A（可通过外接电阻扩展至2A）。 o 效率表现：典型效率达90.5%（5V输出/0.5A负载），轻载时通过大电感优化能效。
2. 集成化设计 o 内置110mΩ低阻功率开关管，减少导通损耗。 o 固定200kHz开关频率，简化EMI设计。
3. 多重保护机制 o 每周期峰值限流、温度保护及内部软启动，确保系统可靠性。
二、关键设计要点 1. 输出电压设定 通过外部分压电阻（R1/R2）调节，公式：
R2 = R1 × (VOUT / 0.805 - 1)
推荐R1=300kΩ，常见配置示例： · 5V输出：R2=57.1kΩ · 12V输出：R2=24.1kΩ
· 电感：33μH-100μH，电流裕量≥25%负载电流（如12V/1A应用推荐47μH/1.5A电感）。 · 输入电容：4.7μF低ESR陶瓷电容（X5R/X7R），靠近VIN脚以抑制浪涌。
· 大电流路径（VIN、SW、GND）需短直宽覆铜。 · 反馈电阻远离高频开关节点，避免噪声干扰。

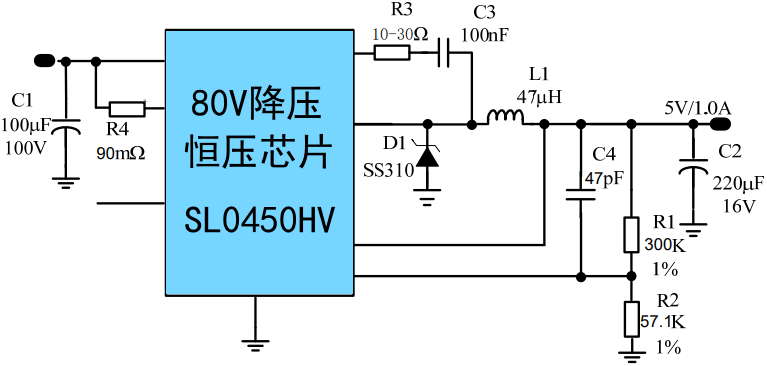

三、典型应用场景与方案 1. 电动车电源适配器（48V输入→5V/1A输出） · 关键元件： o 输入端加65V TVS管防护电瓶电压尖峰。 · 能效测试：72V输入时效率仍保持85%以上。
2. 汽车点烟器转换器（12V→5V/2A） · 特殊设计： o 输出端并联220μF电解电容+100nF陶瓷电容，抑制发动机启停扰动。 o 选用20Ω电阻（R3）优化输入输出电压差较小时的稳定性。
四、用户常见问题解答 Q1：输入电压超过70V时需注意什么？ · 需在输出端增加1kΩ电阻对地，避免高压击穿。
Q2：如何提升轻载效率？ · 增大电感值（如100μH），降低开关损耗。
结语 SL0450HV以高集成度、宽压适应性和多重保护功能，为高压电源设计提供了高性价比解决方案。通过合理选型与布局，可进一步优化效率与可靠性，满足严苛的工业环境需求。未来，随着新能源设备的普及，此类高性能降压转换器的应用前景将更加广阔。
|
