SL3036D DC60V降压12V2A、5V2A恒压电源芯片

[复制链接]
发表于 2022-9-23 11:17:32 | 显示全部楼层 |阅读模式
关键词: DCDC , 降压恒压
dcdc60V降压12V2A电源芯片

dcdc60V降压5V2A恒压芯片

概述
SL3036D 是一款支持宽电压输入的
开关降压型DC-DC,芯片内置60V/5A
功率MOS,支持最高输入电压55V。
SL3036D 具有低待机功耗、高效率、
低纹波、优异的母线电压调整率和负载调
整率等特性。支持大电流输出,输出电流
可达3A。
SL3036D 同时支持输出恒压和输出恒流
功能
SL3036D 采用固定频率的PWM控制
方式,典型开关频率为140kHz。轻载时
会自动降压开关频率已获得高转换效率。
SL3036D 采用ESOP8封装,散热片
内置接Vin脚。

特点
宽输入电压范围:8V~55V
输出电压从4.2V到30V可调
支持输出恒压恒流
支持输出12V/3A;5V/3A
高效率:可高达96%
工作频率:140kHz
低待机功耗
内置过温保护
内置软启动
内置输出短路保护

应用
恒压源
电动汽车、电动自行车、电瓶车
扭扭车、卡车

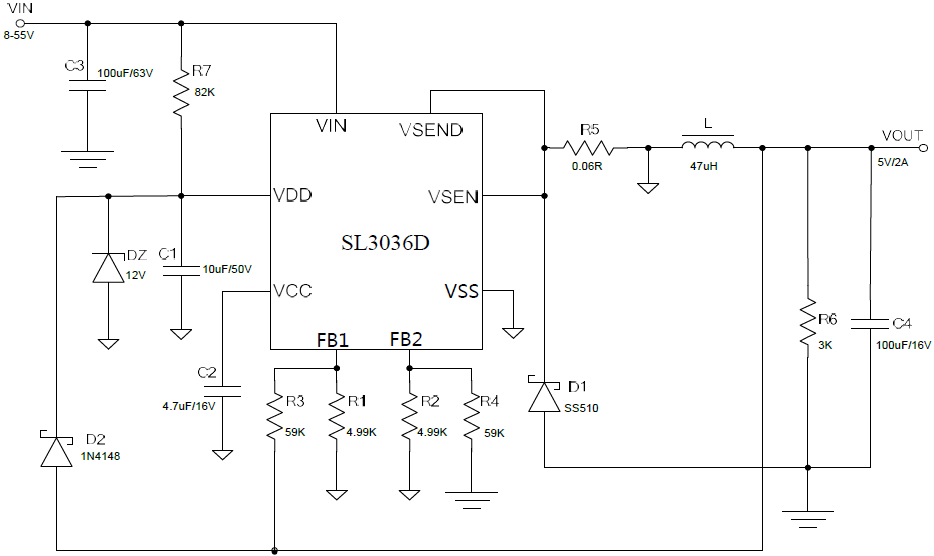

电路图
