一、芯片核心特性与市场定位 SL3903E是一款由深圳市森利威尔电子有限公司研发的高性能同步降压型DC-DC转换器,专为宽电压输入、大电流输出场景设计。该芯片采用先进的PWM控制技术,支持8V至120V的宽输入电压范围,最高可承受140V瞬态电压,输出电流能力高达30A以上,输出电压可在0.9V至36V范围内灵活调节。 在电源管理领域,SL3903E凭借其高效率(同步整流架构)、低纹波(内置抖频功能)和快速动态响应等特性,已成为工业电源设计的首选方案。其典型转换效率可达92%以上,静态电流仅0.8mA(空载状态),恒压精度控制在±1.5%以内,显著优于同类竞品。
二、关键技术参数详解 1. 电气性能指标 · 输入特性:工作电压8-120V,极限耐压140V;欠压保护阈值5-5.5V · 输出特性:0.9-36V可调输出,最大30A连续电流 · 开关频率:70kHz-300kHz可调(通过RT引脚电阻设置),默认频率70kHz · 保护功能:逐周期限流、欠压锁定、150℃过温保护、可配置短路保护 2. 核心功能模块 反馈控制系统:
通过FB引脚外接分压电阻(R1/R2)设定输出电压,计算公式为:
Vout = 0.843V × (1 + R2/R1)
建议在FB网络添加RC补偿(R3=10kΩ,C3=1nF)以提升稳定性 电流限制机制:
采用低侧MOSFET的Rds(on)作为采样电阻,通过ILIM引脚外接电阻(RILIM)设定限流值:
Ilim = VILIM / (Rds(on) × RILIM)
其中VILIM典型值为75μA

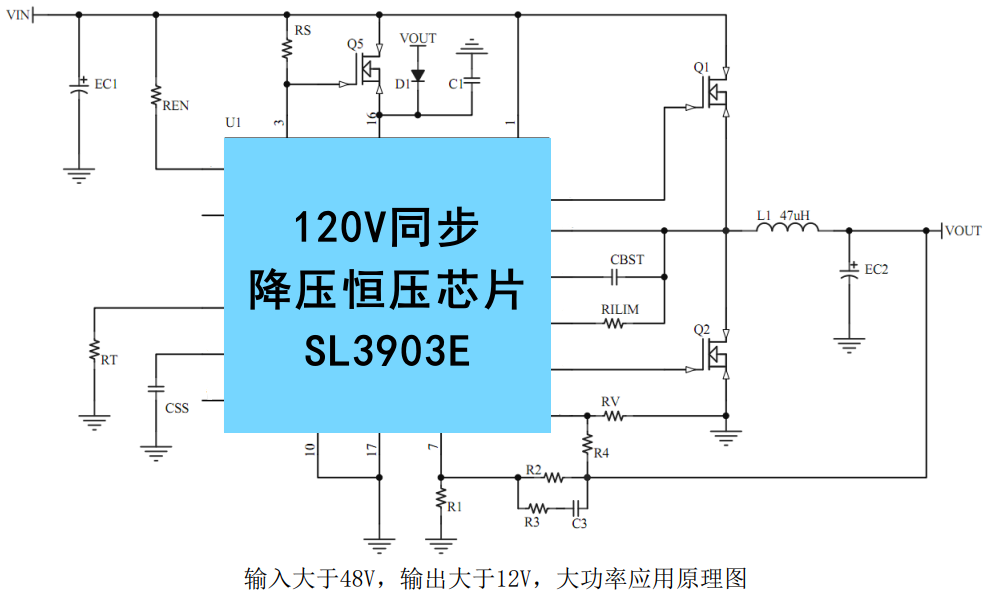

1. 基础电路配置 · 功率级设计: o 输出电容:≥470μF(建议采用聚合物电容) o 功率电感:3.3-10μH(电流裕量≥25%负载电流) · 控制电路: o 频率设置:RT引脚接电阻RRT,频率计算公式:
Fsw = 1000 / (0.7 × RRT + 20) kHz o 软启动:SS引脚接1μF电容,启动时间约5ms 2. 工业级应用方案 对于48V输入、12V/20A输出的工业场景: 1. MOSFET选型: o 高侧MOS:Vds≥100V,Rds(on)<10mΩ o 低侧MOS:Vds≥60V,Rds(on)<5mΩ 2. 热管理设计: o 芯片EP焊盘需连接大面积铺铜 o 建议添加散热器(RθJA<40℃/W)
四、保护功能实现策略 1. 短路保护模式选择 通过LATCH引脚配置保护响应方式: · 打嗝模式(悬空):周期性尝试重启 · 锁定模式(接地):需手动复位 2. 过温保护机制 · 触发阈值:150℃(典型值) · 迟滞范围:20℃ · 热关断后自动恢复温度:130℃ 五、PCB布局关键要点 1. 功率路径优化: o VIN电容距芯片<5mm o SW节点面积最小化 o 功率走线宽度≥2mm(1oz铜厚)
2. 信号完整性控制: o FB走线远离开关节点 o ILIM电阻紧贴芯片引脚 o BST电容与SW引脚同层布置
六、典型应用场景分析 在工业机器人电源系统中,SL3903E可高效转换24V/48V母线电压,为伺服驱动器提供稳定的12V/15A电源。其宽电压输入特性可耐受电机启停时的电压波动。 2. 通信设备 作为PoE++(802.3bt)设备的DC-DC级,支持57V输入转12V输出,满足5G微基站等设备的供电需求。抖频功能可降低对敏感通信电路的EMI干扰。 3. 电动交通 在电动自行车BMS系统中,实现60V电池组至5V/12V的多路转换,高效率设计可延长续航里程5%以上。
七、设计验证建议 1. 稳定性测试: o 负载瞬态响应(0-30A阶跃) o 输入电压扰动测试(8-120V扫描)
2. 可靠性验证: o 高温老化试验(85℃/1000h) o 振动测试(5-500Hz随机振动)
|
