从零开始学电子之基础篇

忽悠八你 · 发表于 2011-6-23 01:00:33

BZ你该休息了。你不是说过不熬夜了吗?你要知道这里都快成了“夜猫子基地”了啊

wb61850 · 发表于 2011-6-23 01:16:25

谢谢忽悠同学的关心，俺感动的哇哇地。不过偶睡过觉了，从5点到12点，呵呵

wb61850 · 发表于 2011-6-23 01:25:00

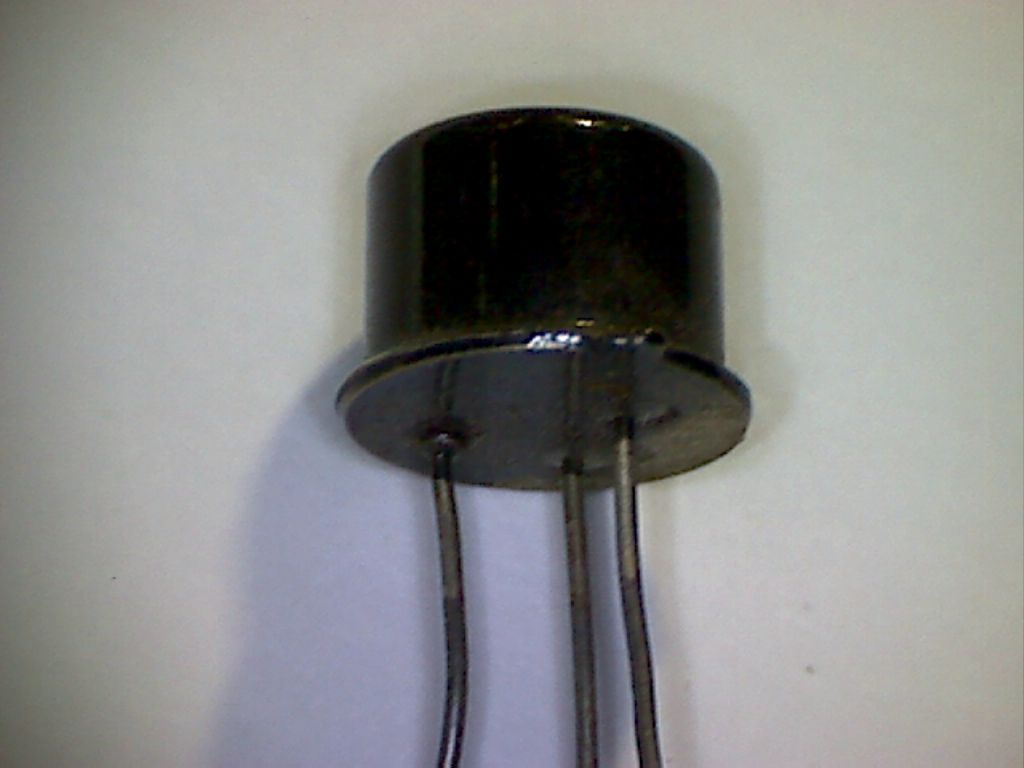

好的，大家请看，这个呢就是“金封3DG12B硅平面中功率高频晶体管”的外貌。

老师们可能一眼就看出来了，这个管子是个“次品”，呵呵

这个是我十几年前在一个电子商店里买的，由于是次品所以很便宜，3角钱一个。要是正品的话要好几元钱呢，那个时候就算很贵了哦。呵呵

wb61850 · 发表于 2011-6-23 01:27:30

那你买一个次品有什么用嘛？

wb61850 · 发表于 2011-6-23 01:30:53

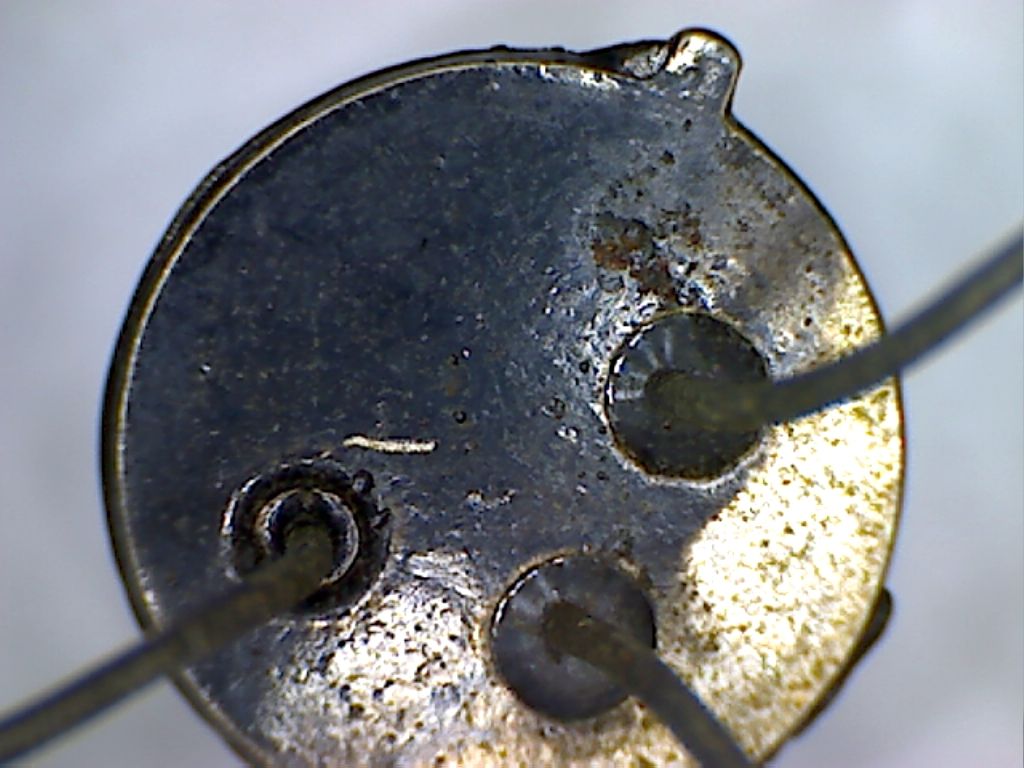

大家从这个图中能看出管子引脚的特征吗？呵呵

wb61850 · 发表于 2011-6-23 01:39:57

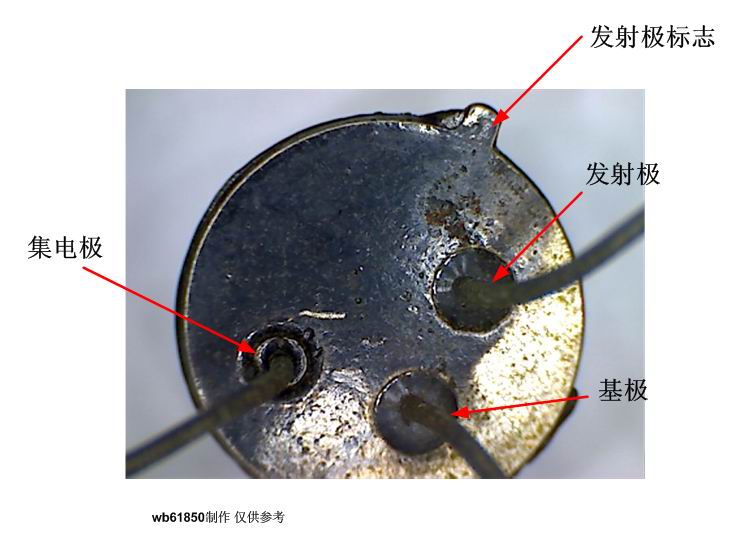

这张图就清楚些了，呵呵

大家要注意的是，离发射极标志最近的引脚就是管子的“发射极”。

“集电极”是和封装的金属外壳一体的，也就是说管子的金属封装就是“集电极”。呵呵

wb61850 · 发表于 2011-6-23 01:42:53

我们现在并不准备拿这个管子作实验。

我们要把它“破解”开，看看里面的构造是怎样的，呵呵

这是为什么呢？

wb61850 · 发表于 2011-6-23 01:45:46

好戏在后头。呵呵

wb61850 · 发表于 2011-6-23 01:53:55

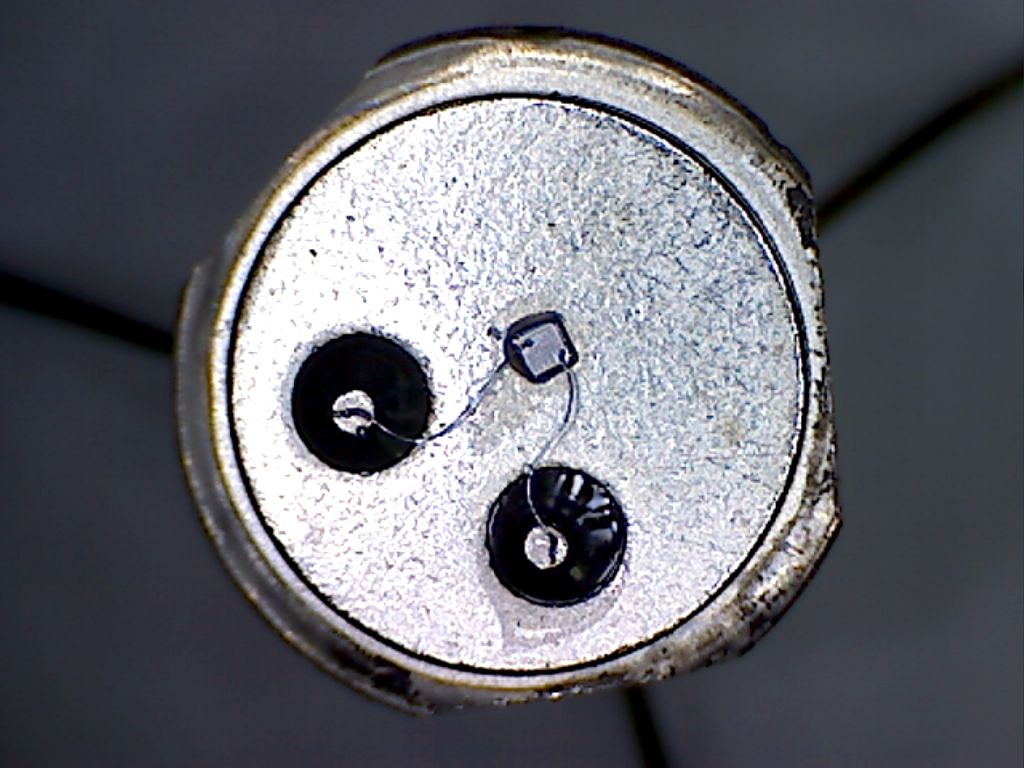

好的，这就是我们把管子破解开后的情形（去掉管子的金属帽）。大家看出来什么问题没有？呵呵

wb61850 · 发表于 2011-6-23 01:55:10

你能看出来这个管子是好的还是坏的啊？

wb61850 · 发表于 2011-6-23 01:56:40

当然不能，我们先不要管它是好的还是坏的。呵呵

wb61850 · 发表于 2011-6-23 02:06:29

从这个图中可以看出，硅晶片本身就是“集电极”，并且是和金属底座连为一体的（整个金属外壳就是集电极）。

wb61850 · 发表于 2011-6-23 02:14:07

国产的3DG6系列和3DG12系列金封硅平面晶体管其性能要远优于一般的“塑封”的小功率或中功率晶体管。

wb61850 · 发表于 2011-6-23 02:15:53

这是为什么呢？

wb61850 · 发表于 2011-6-23 02:28:49

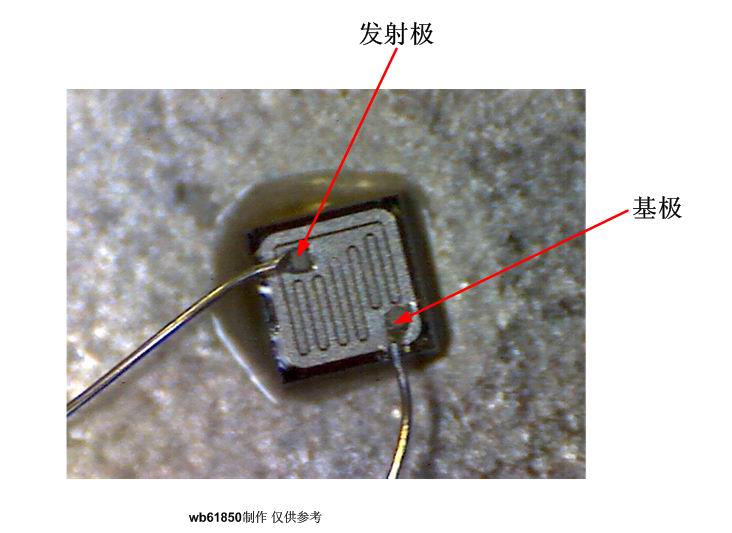

这个是放大了200倍的硅基片的样子。大家发现了没有，硅基片上没有“集电极引线”

这是为什么呢？

因为整个硅基片就是集电极呗，上面我们说过的，呵呵

wb61850 · 发表于 2011-6-23 02:32:02

那你说这些有啥用啊？要制造晶体管啊？

wb61850 · 发表于 2011-6-23 02:35:23

不想制造晶体管，也不会。呵呵

wb61850 · 发表于 2011-6-23 02:54:58

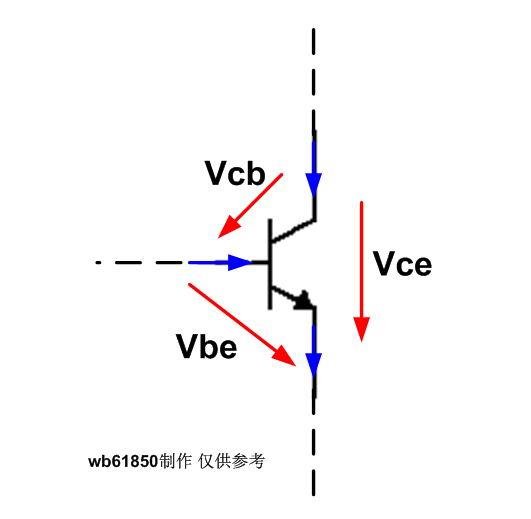

这张图的意思是说，对于一个三极管来说，它在正常的工作状态时，有三个电流（基极电流、集电极电流、发射极电流）和三个电压（基极-发射极电压、集电极-基极电压、集电极-发射极电压）相对应。

wb61850 · 发表于 2011-6-23 03:03:14

是啊，那又怎样呢？

如果我们用“ib”表示基极电流，用“ic”表示集电极电流，用“ie”表示发射极电流；用“ube”表示基极-发射极电压，用“ucb”表示集电极-基极电压，用“uce”表示集电极-发射极电压的话，那么它们之间就有如下的关系喽：
ib+ic-ie=0
ucb+ube-uce=0
或者说：
ie=ib+ic
uce=ucb+ube
这又是为什么呢？

因为电流方程满足“KCL”；电压方程满足“KVL”。
通俗一点讲呢，就是“任何节点处的电流之和等于零；任何回路或网孔的电压之和等于零”。呵呵

wb61850 · 发表于 2011-6-23 03:08:22

可是我们今天并不想学习“晶体管电路”，呵呵

那你说这些有啥用？

我们就说说“晶体管发热”。呵呵
