从零开始学电子之基础篇

wb61850 · 发表于 2011-6-12 00:59:11

引脚之间的距离是不同的，而且呢还有对称的关系哦，呵呵

wb61850 · 发表于 2011-6-12 01:04:50

可以用万用表的通断档位或者电阻档位测量一下引脚之间是“常闭”还是“常开”的关系哦。

呵呵，“傻儿”会用万用表判断开关了。

不错哦，加油。呵呵

wb61850 · 发表于 2011-6-12 01:20:33

所谓的“常闭”或者“常开”的关系，是指当开关未按下（或未闭合）时，开关引脚之间的“通或断”的关系。呵呵

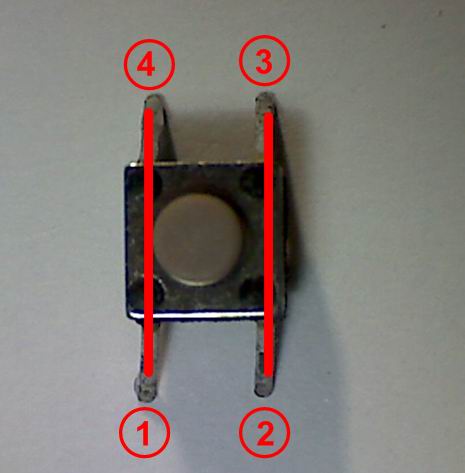

例如上面的这个四脚按键开关吧，当你未按下开关时，1脚和4脚或者2脚和3脚是“常闭”的关系；而1脚和2脚之间或者3脚和4脚之间是“常开”的关系。呵呵

其实，我们在以上的帖子中曾经给出过这个四脚开关的内部结构，1脚和4脚或者2脚和3脚其实是同一个导体。呵呵

wb61850 · 发表于 2011-6-12 01:28:36

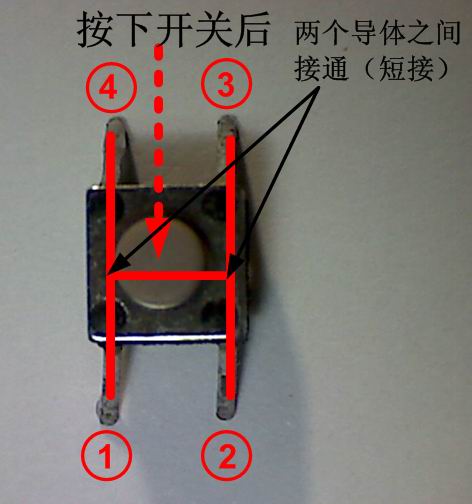

当我们按下开关时，1脚和2脚之间或者是3脚和4脚之间被“短接（短路）”，这就是开关的“闭合”了。呵呵

wb61850 · 发表于 2011-6-12 01:42:40

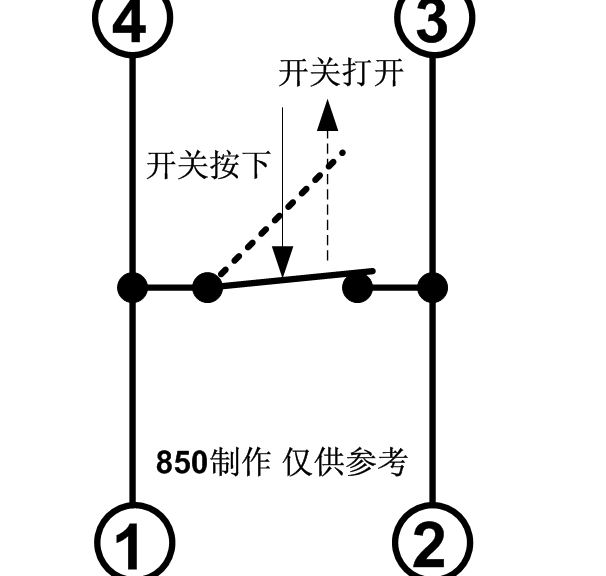

这个就是“四脚按键开关”的电路原理图符号喽，这个是俺原创的。呵呵

wb61850 · 发表于 2011-6-12 01:53:19

那个六脚的按键开关是怎样的呢？

wb61850 · 发表于 2011-6-12 02:12:57

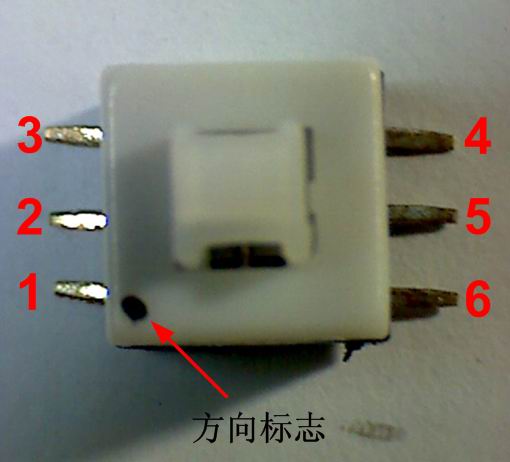

这个呢是六脚的按键开关，我们呢还是首先对每个引脚编上号。请大家注意按键上的“方向标志”，这个方向标志是我自己加上去的。呵呵

wb61850 · 发表于 2011-6-12 02:13:54

那么器件上的方向标志在哪里呢？

wb61850 · 发表于 2011-6-12 02:19:18

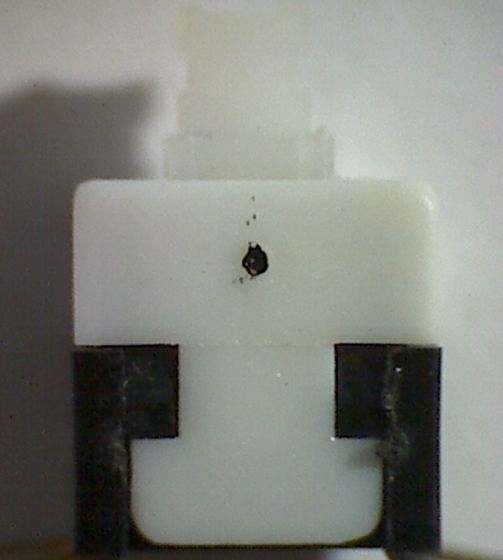

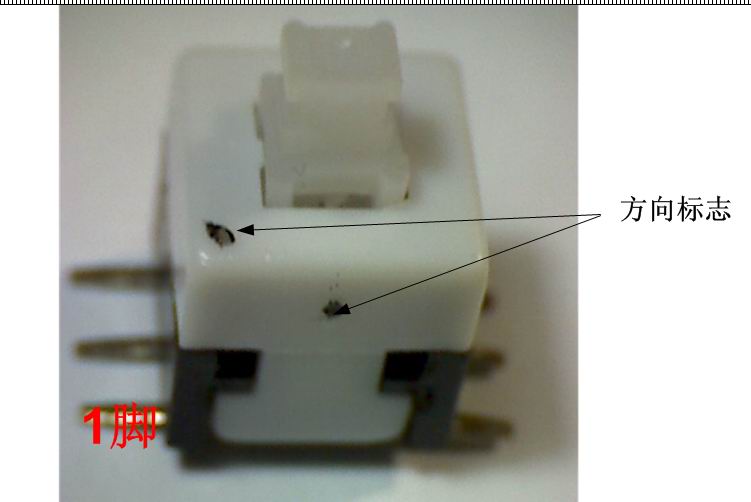

呵呵，在这里。

不过呢为了看得清楚起见，我用笔点了一下。呵呵

请大家注意这个“方向标志”，有的时候可能会“忽悠”你哦，呵呵

wb61850 · 发表于 2011-6-12 02:29:36

为什么说这个方向标志有的时候会“忽悠”人呢？

呵呵，根据这个“方向标志”可以确定1脚的位置，但是不能据此确定其它相同的开关引脚排列情况。

这是为什么呢？

其实也很简单，因为这个方向标志有的时候可能“安装反了”。呵呵

也就是说，我们在实际工作中，要以实际测量的管脚排列为准。呵呵

wb61850 · 发表于 2011-6-12 02:33:22

大家好，我是wb61850。欢迎大家一起学习、共同进步。

亲爱的朋友们，我们正在向“3000大关”挺进！

到了“3000层”我将做一个总结性陈述。谢谢大家

wb61850 · 发表于 2011-6-12 02:55:18

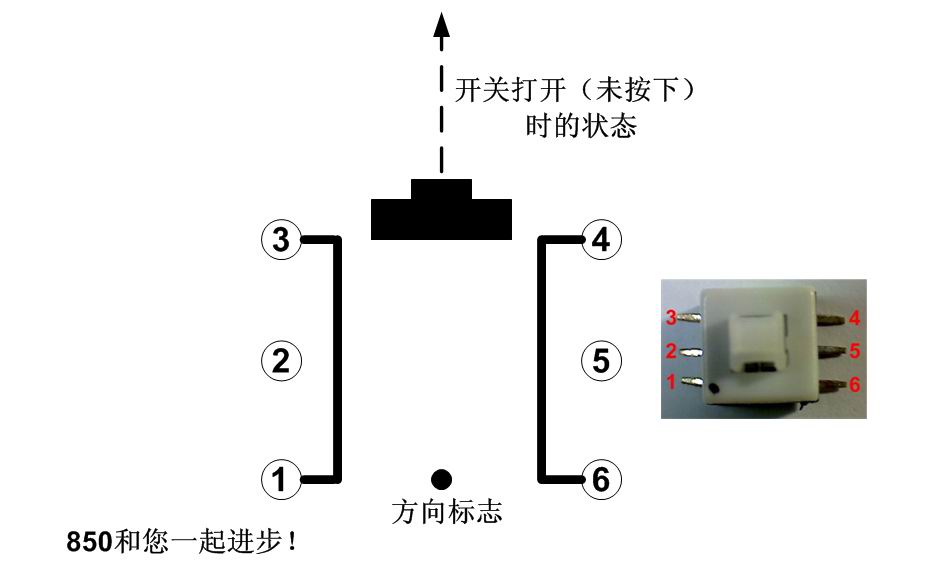

开关未按下时，或者说按键弹起来后，1脚和3脚是连通的；4脚和6脚是连通的。我们用黑色线段表示这种连接关系（短路或短接）。呵呵

wb61850 · 发表于 2011-6-12 03:05:21

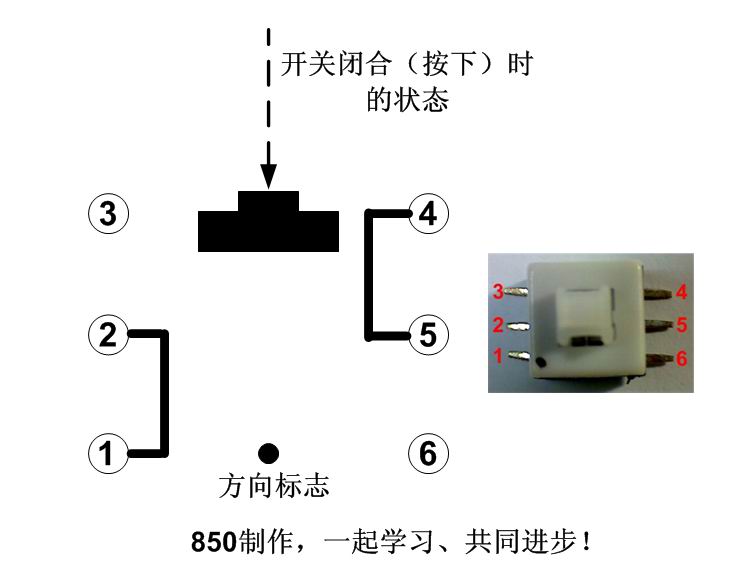

开关闭合时，或者说按键按下后，电路的状态如图所示。呵呵

大家可以看出来，这个时候1脚和2脚短接；4脚和5脚短接。呵呵

所以“开关的状态”意味着不同的导体（或网络）之间的电气连接状态（开路或短路）。呵呵

wb61850 · 发表于 2011-6-12 03:08:50

那么是不是说所有类似的开关都具有如上的电气关系呢？

当然不是的。呵呵

我们在上面的帖子中曾经说过的，即便是相同的开关器件，也可能因为“方向标志”装反了，从而造成引脚不同的电气连接。所以，对于具体的开关器件我们在使用前一定要实际测量一下，以明确引脚之间的电气联系。呵呵

wb61850 · 发表于 2011-6-12 03:39:16

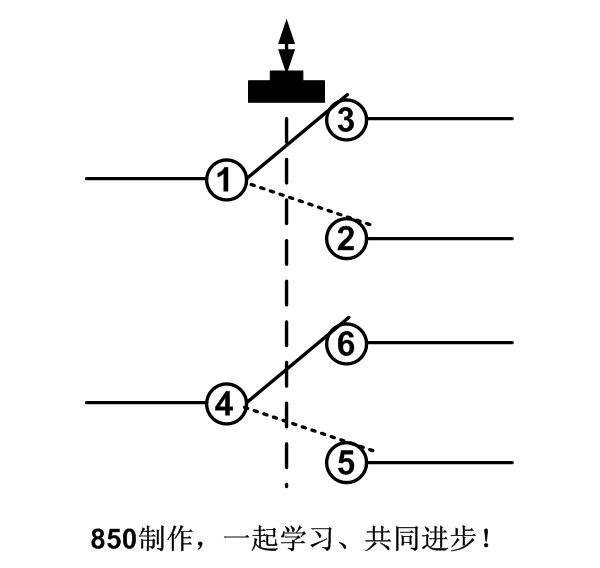

这个是上述的“六脚按键开关”的原理图符号，是俺原创的，仅供大家参考哈。呵呵

请大家注意，这个原理图符号不是绝对的。之所以不是绝对的，是相对于引脚的编号而言的，因为在实际中引脚的编号是要实际测量才能确定的。呵呵

从这个原理图符号中大家可以看出：开关的常态是1、3脚闭合，4、6脚闭合；开关按下后，1、2脚闭合，4、5脚闭合。当然，这个时候1、3脚断开，4、6也断开了。呵呵

wb61850 · 发表于 2011-6-12 03:51:34

wb61850 · 发表于 2011-6-12 03:54:50

wb61850 · 发表于 2011-6-12 03:56:35

wb61850 · 发表于 2011-6-12 03:58:39

哈哈……

wb61850 · 发表于 2011-6-12 04:02:28

祝大家万事如意！哈哈……
