如何让QLC技术成为主流？
发布时间：2025-6-30 18:15
发布者：eechina
|
作者：铠侠 纵观整个电子行业，往更高密度的集成电路发展无疑是主流趋势。相对于逻辑电路追求晶体管密度提升，类似于FLASH NAND这样的非易失性存储还需要考虑到电子的稳定保存，单纯的提升制造工艺并不能很好的解决所有存储问题，在稳定保存的前提下追求更高的存储密度才能确保新技术、新产品可持续发展，存储单元向上要空间成为顺理成章的事情，因此在SLC（Single-Level Cell）之后才有MLC（Multi-Level Cell），TLC（Triple-Level Cell），以及日渐成为主流的QLC（Quad-Level Cell）。 QLC技术并非近段时间的一蹴而就，在2007年，铠侠前身东芝存储器就推出了对应的QLC技术和产品，在SLC、MLC还是主流的时代，TLC乃至QLC更像是一场技术前瞻，由于每增加1位数据，需要的电压状态就翻倍，因此在1个单元内存储4位数据，意味着需要16种不同的电压状态表达，并且还要考虑传输速率、擦写寿命、数据误码率等多重因素影响。这导致，从QLC诞生后很长一段时间内，相应方案的使用率不高。

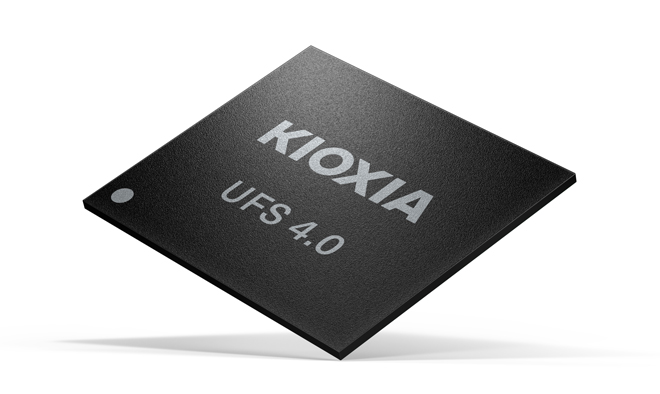

没有在市场大规模应用不代表着技术迭代停止，从初代QLC产品发布至今，铠侠坚持不懈对QLC技术进行创新，不断提升稳定性、性能、容量，逐渐让QLC变得成熟可靠，经过长时间验证后，获得行业认可，使得QLC产品在要求严苛的商用领域开始大展拳脚。 已经在中高端手机上采用的铠侠QLC UFS 4.0产品就是很好的例子。这是业界首款QLC UFS 4.0产品，通过采用铠侠1Tb BiCS FLASH 3D QLC技术，能够在有限的移动端内部空间内，显著提升存储密度，从而让终端产品用尽可能少的物理空间，获得尽量多的数据存储容量，给终端产品设计留下了更多的空间，也进而提升了产品的竞争力。 事实上，存储密度与传输速率，直接影响终端产品的实际体验，QLC与UFS 4.0的融合让终端的同事获得了这两个特点。利用QLC所带来的更高密度存储，帮助在手机、平板、VR/AR设备在有限的内部空间内获得更大的存储容量，施放更多终端设计潜力，为终端产品提升竞争力。不仅如此，这款产品还充分利用UFS 4.0接口速度，能让获得优秀的读写体验，给智能手机和平板电脑等移动设备带来更好的端侧AI体验，并为边缘计算、AR/VR等下一代创新应用做好充分准备。

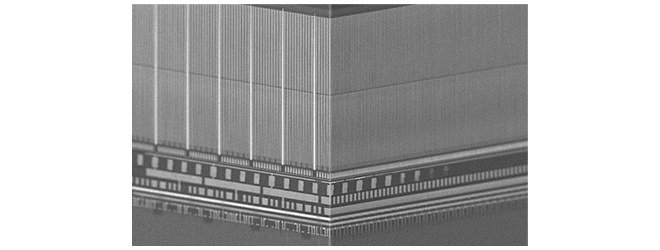

目前，铠侠QLC UFS 4.0产品已经获得业界认可，在中高端移动产品中开始采用。而铠侠1Tb BiCS FLASH 3D QLC技术仅仅是开始，基于第八代BiCS FLASH 3D 2Tb QLC技术的存储器也已经送样测试，意味着几乎相同的空间内，原本能获得2TB的存储容量，在新QLC技术的加持下可以获得4TB，移动端进而获得更大存储容量的可能，对于日渐流行的端侧AI、AI PC而言，用更低成本获得更成熟、稳定、高效的存储空间，也将获得更大的优势。 第八代BiCS FLASH 3D QLC技术突破性的使用了CBA（CMOS directly Bonded to Array，外围电路直接键合到存储阵列）技术，存储单元和逻辑单元被分成两个晶圆分别制造，通过不同制造温度的控制，分别让两个单元获得更好的效能，从而让QLC也能获得优秀的传输效率，将接口速度提升至3.6Gbps行业领先水平。这使得即将推广的UFS 4.1产品获得更大的性能施放，铠侠QLC UFS 4.1产品无疑同样让人值得期待。
除2Tb QLC之外，铠侠第八代BiCS FLASH 3D QLC技术还推出了1Tb QLC版本。相较于容量优化的2Tb QLC，1Tb QLC的顺序写入性能还能再提升约30%，读取延迟提升约15%。1Tb QLC更适用于高性能领域，包括客户端SSD和移动设备。 可以预见，QLC将会成为TLC之后一个新的趋势，依靠十多年的QLC技术产品积累，铠侠QLC技术不仅处于行业领先水平，还为新一轮的终端产品升级、行业应用创造了更多可能性，为不断增长的数据存储需求提供全新的解决方案。 |
