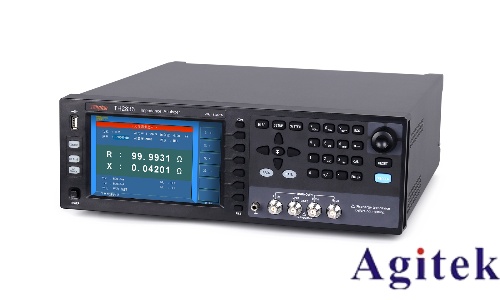

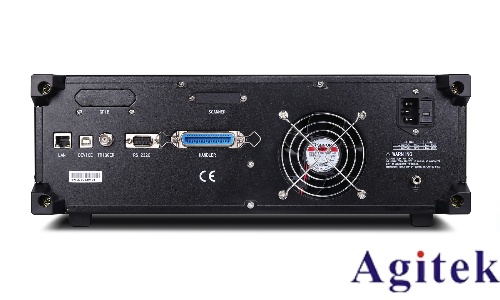

在现代电子设计与制造领域，相位测量已成为评估元件性能与电路特性的关键手段。同惠TH2832 LCR测试仪凭借其高精度、宽频带及智能化特性，在相位测量应用中展现出显著优势。本文将系统解析TH2832相位测量的技术原理、应用场景及操作流程，并结合工程实践探讨其应用价值与注意事项。 一、相位测量的技术基础与工程意义 在交流电路中，相位角（Φ）是描述电压与电流波形相对位移的重要参数，其数值直接反映元件的储能特性与能量损耗机制。对于理想电感元件，电流滞后电压90°；理想电容则超前90°。实际元件因寄生参数（如寄生电阻、分布电容）的存在，其相位角会偏离理论值。TH2832通过矢量分析法精确捕捉电压与电流的相位差，其测量原理基于以下关键技术： 1. 矢量电压测量技术 仪器内置高精度差分放大器与锁相环电路，可同步采集测试信号（Vs）与反馈信号（Vf）的幅值及相位信息。通过计算二者相位差（ΔΦ=Φs-Φf），结合已知参考阻抗（Zr）的相位特性，最终解算出被测元件（DUT）的相位角。 2. 数字信号处理算法 TH2832采用快速傅里叶变换（FFT）技术，对采集的时域信号进行频谱分析，有效抑制噪声干扰并提升相位分辨率。其相位测量精度可达0.01°，频率覆盖范围20Hz~200kHz，满足低频至高频应用场景的需求。 3. 四端对测量结构 仪器采用四线 Kelvin 连接法（Guard-HP/Hc-LP/Lc），通过独立电流回路与电压测量回路设计，消除引线阻抗与接触电阻对相位测量的影响。此结构尤其适用于低阻抗元件（如mΩ级电阻）的高精度测量。 二、典型应用场景及案例分析 在射频滤波器设计中，电感与电容的相位响应直接影响通带波纹与阻带衰减特性。例如，某LC带通滤波器设计要求在10MHz中心频率下相位线性度优于±5°。使用TH2832进行扫频测试（1MHz~20MHz），结果显示实测相位曲线在通带内波动达±8°，经分析发现寄生电容导致相位非线性。通过调整电容封装结构并重新测试，相位线性度改善至±3°以内，验证了相位测量对优化滤波器性能的指导作用。 变压器同名端错位或绕组不对称会导致相位差异常。某电源变压器在TH2832相位测量中呈现0.5°相位偏差，结合阻抗谱分析判定为初级绕组匝间短路。拆解后确认第7匝存在局部短路，修复后相位差降至0.1°以内，证明相位测量可作为变压器故障定位的有效手段。 3. 陶瓷电容老化评估 高温环境下陶瓷电容的相位角漂移与介质损耗密切相关。对X7R型电容进行85℃/1000小时老化试验，利用TH2832监测其相位角变化。试验前后相位角从-89.5°漂移至-87.8°，结合ESR（等效串联电阻）增大的数据，准确判定电容老化程度，为器件寿命预测提供依据。 三、相位测量操作流程与参数设置 1. 测试前准备 预热仪器30分钟以确保温漂稳定； 使用专用四线测试夹具连接DUT，确保Guard线有效屏蔽； 执行开路（Open）与短路（Short）校准，消除系统寄生参数影响。 2. 测量参数配置 频率设置：根据元件工作频段选择测试频率（如谐振元件选谐振点附近频率）； 电平选择：低阻抗元件采用10mV~1V低电平测试，避免自热效应； 测量模式：电感选串联模式（LS），电容选并联模式（CP）以匹配元件模型； 触发方式：扫频测试时选用外部触发确保同步性。 3. 数据分析与校准补偿 利用仪器内置的Smith圆图功能直观分析相位-阻抗关系； 对高频测试（>100kHz）进行电缆延迟补偿，消除传输线相位偏移； 定期使用标准元件（如NIST校准件）验证仪器相位精度。 四、工程实践中的注意事项 1. 接线阻抗控制 测试线长度应≤0.5m，采用低电感同轴电缆；对于pF级电容测量，需使用专用低寄生电容夹具，并确保测试线对地电容≤1pF。 2. 环境干扰抑制 在强电磁干扰环境中，应使用金属屏蔽箱隔离测试区域；避免在仪器附近放置大功率 开关电源，防止工频干扰耦合入测量回路。 3. 动态范围管理 当测量相位接近0°或180°时，仪器灵敏度下降，此时需降低测试信号电平（如从1V降至100mV）以提升分辨率。 五、技术发展趋势与未来展望 随着5G通信、新能源汽车等领域的快速发展，对元件相位特性的要求愈加严苛。未来LCR测试仪将呈现以下技术演进方向： 宽带相位测量：开发覆盖DC~10GHz的全频段相位测试模块； 智能校准系统：引入机器学习算法实现自适应校准，自动补偿温度、湿度等环境因素影响； 多参数联动分析：构建相位-温度-频率三维数据库，支持材料特性深度挖掘。 同惠TH2832 LCR测试仪凭借其先进的相位测量能力，为电子元件研发、生产检测及失效分析提供了精准的数据支撑。通过掌握其技术原理与操作要点，工程师可有效提升元件表征精度与电路设计可靠性，在智能化测试时代持续释放技术价值。
|
