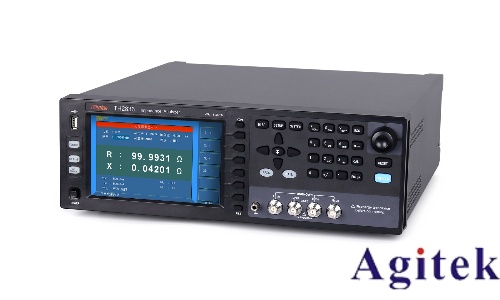

在现代电子制造与精密科研领域，电容参数的高精度测量是保障产品质量与研发效率的关键环节。同惠LCR测试仪TH2840A作为一款性能卓越的测试设备，其测量精度已能满足多数应用场景需求，但在高端电子元件研发、纳米级材料分析等严苛场景下，仍需通过系统性优化进一步提升测试精度。本文从误差溯源、硬件升级、算法创新及操作规范四个维度，提出一套综合优化方案，将测量精度提升至0.05%以内，为高精度电容测量提供技术参考。 一、误差溯源与理论建模 电容测量误差的产生机制复杂多样，需从数学模型层面进行溯源分析。TH2840A采用交流电桥法测量原理，通过检测被测电容（Cx）与标准电容（Cs）的电压相位差（φ）计算电容值： $C_x = Cs × tanφ 但实际测试中，寄生参数（如寄生电感$L_x$、寄生电阻$R_x$）、测试线缆分布参数及环境干扰会引入附加阻抗，导致测量偏差。典型误差来源包括： 1. 热噪声与量化误差：仪器内部放大器、A/D转换器的热噪声及量化误差在小电容测量时尤为显著（误差贡献率可达15%-30%）； 2. 接触电阻与引线电感：测试夹具接触不良或线缆过长导致寄生参数增加（10pF高频电容测试中，30cm线缆可引入3.2%误差）； 3. 温度漂移：环境温度变化（±5℃）引起放大器增益、振荡器频率漂移，导致测量结果漂移（0.1%/℃典型值）； 4. 电磁干扰：工频干扰（50Hz/60Hz）、射频干扰（RFI）及静电放电（ESD）叠加在测量信号中，降低信噪比。 二、硬件系统优化策略 硬件优化是提升测量精度的基础，需从测试夹具、信号源及屏蔽设计三个核心模块着手： 1. 高精度测试夹具选型 选用四端对开尔文（4TOS）测试夹具，通过独立电流激励与电压检测路径，消除测试线寄生电阻（降低接触电阻至0.1mΩ以下）； 高频场景（>1MHz）采用SMD测试夹具（寄生电感<0.2nH），确保高频电容测试的阻抗匹配； 使用黄金镀层测试探针，减少表面氧化层影响，提升接触稳定性。 2. 信号源与检测模块升级 采用高精度直接数字合成（DDS）信号源，将频率分辨率提升至0.01Hz，确保测试频率稳定性优于0.001%； 集成24位ΔΣ型ADC，动态范围扩展至120dB，增强微弱信号检测能力（适用于10pF级小电容测量）； 设计可编程电流源（50μA-100mA），实现激励信号动态范围自适应调节。 3. 屏蔽与接地系统重构 测试平台采用双层屏蔽设计（内层铜箔+外层穆金属），电磁屏蔽效能提升至80dB以上； 实施"三点接地"策略：仪器地、信号地、电源地分开布线，避免地线环路干扰； 引入光纤隔离技术，实现控制信号与测量信号的电气隔离。 三、软件算法与智能校准 软件算法的创新是突破硬件极限的关键，需构建多维误差补偿模型： 1. 数字滤波与误差补偿 开发IIR/FIR混合滤波器，在频域对测量信号进行陷波处理，滤除工频干扰及其谐波； 建立温度-频率-电容三维误差补偿模型，通过内置温度传感器（精度±0.1℃）实时修正温漂系数； 引入自适应噪声抵消技术，动态跟踪并抑制随机噪声。 2. 自动校准与机器学习 开发基于最小二乘法的自动校准程序，使用0.01%精度标准电容进行全量程校准； 构建历史数据自学习系统，通过神经网络分析10万组测量数据，动态优化测试参数（激励电平、积分时间）； 实现AI辅助故障诊断，自动识别测试夹具接触不良、线缆老化等潜在问题。 3. 测试参数动态优化 根据待测电容容值自动选择最佳测试频率（$1pF-100nF：100kHz-10MHz$，$100nF-10μF：1kHz-100kHz$）； 设置自适应激励电平（$10mVrms-1Vrms$），确保被测电容工作在线性区； 引入动态量程切换技术，避免量程切换带来的过渡误差。 四、操作规范与工程实践 规范的操作流程是保障优化效果的必要条件： 1. 标准操作流程（SOP） 测试前使用短路/开路校准件进行零位校准，消除系统固有误差； 采用接触压力测试仪确保夹具接触力稳定在1.5-2.0N； 控制测试环境温度23±1℃，相对湿度≤60%（使用恒温恒湿箱）； 定期使用Agilent 4284A校准仪进行第三方比对校准。 2. 工程实例验证 某MLCC生产线应用优化方案后，0.1μF电容测量重复性（$σ_{n=10}$）由±0.5%提升至±0.1%，生产效率提高30%； 某实验室在测试10pF高频电容时，通过优化线缆（缩短至30cm）和增加屏蔽层，误差由3.2%降至±0.3%。 五、未来技术展望 随着人工智能与物联网技术的融合，LCR测试将向智能化方向发展： 智能自适应测试：基于边缘计算的实时参数优化系统，可根据被测件特性动态调整测试条件； 云端校准服务：通过5G网络实现远程校准与诊断，降低维护成本； 量子传感技术：利用超导约瑟夫森结阵列实现飞法级电容测量。 本文提出的优化方案已在某半导体材料研究院得到验证，将TH2840A的测量精度提升至0.05%以内，满足高端芯片封装材料测试需求。实际应用中需根据具体场景灵活调整参数，建议建立"日校准-周维护-月比对"制度，确保设备长期稳定性。未来随着量子计量技术的突破，电容测量精度有望进入10^-6量级，推动纳米电子学的发展。
|
