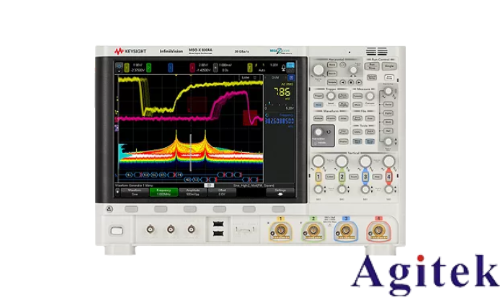

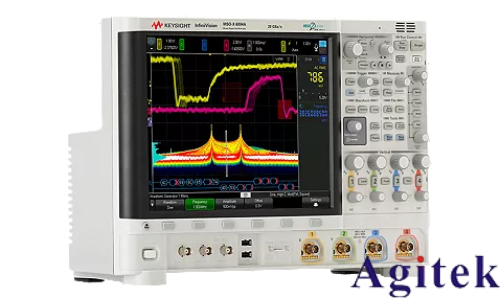

一、引言 在电子工程、通信调试、自动化控制等领域，示波器是工程师不可或缺的测试工具。是德科技（Keysight）的MSOX3104A示波器凭借其高精度、多功能特性，尤其在自动测量功能上实现了智能化与高效化。通过自动识别信号特征、一键生成测量结果，该设备显著降低了人工操作的复杂性，提升了测量精度与效率。本文将围绕其自动测量功能的原理、操作步骤及实战应用展开详细探讨。 二、MSOX3104A自动测量功能概述 MSOX3104A示波器的自动测量功能集成了多种智能化算法，可自动识别并分析信号的关键参数。其主要特点包括： 1. 多参数一键测量：支持峰值、平均值、频率、占空比、上升/下降时间、周期等十余种参数的自动测量，减少手动调整的繁琐流程。 2. 动态更新：实时跟踪信号变化，测量结果随波形动态刷新，适用于瞬态信号分析。 3. 智能触发联动：自动测量功能与触发系统协同工作，确保捕获目标信号的稳定波形，避免误测。 4. 统计与分析扩展：提供最大值、最小值、标准差等统计参数，支持波形数据的深度分析。 三、自动测量功能操作步骤 1. 连接与基础设置 确保示波器通过BNC探头与被测设备正确连接，高频信号建议使用低损耗同轴电缆并检查接地线。 开机后预热15分钟，避免温度漂移影响精度。 使用“Auto Scale”一键优化垂直灵敏度（V/div）和水平时基（s/div），初步显示信号波形。 2. 触发模式配置 选择触发源通道（如CH1），设置边缘触发模式（Edge Trigger），调整触发电平至信号幅度的中间位置。 若信号存在噪声，启用触发斜率阈值或脉冲触发（Pulse Trigger）提高捕获稳定性。 3. 激活自动测量功能 通过示波器前面板菜单或触摸屏，进入“Measure”选项。 选择自动测量模式（Auto Measure），勾选所需参数（如频率、占空比、上升时间）。 确认测量源通道，示波器将自动计算并显示结果于屏幕右侧。 4. 高级设置与优化 精度校准：定期使用示波器内置校准信号（如5V方波）验证垂直灵敏度和时间基准，确保测量误差<1%。 统计模式：启用“Min/Max/Avg”统计功能，获取多次采样的数据分布，适用于信号波动分析。 数据存储：将测量结果保存至USB或内部存储器，便于后续生成测试报告。 四、实战技巧与应用案例 1. 电源纹波分析 操作步骤： 1. 连接示波器至电源输出端，设置垂直灵敏度为20mV/div。 2. 触发模式选为AC耦合+边缘触发，触发源为CH1。 3. 启用自动测量中的“峰峰值（Pk-Pk）”和“频率”参数。 4. 观察纹波幅值是否满足设计要求，结合频谱分析功能（选配）识别干扰频率。 技巧：使用带宽限制功能（如80%标称带宽）抑制高频噪声，提高测量准确性。 2. 通信信号协议解码 场景：调试UART通信信号的时序与逻辑错误。 操作步骤： 1. 配置示波器输入阻抗匹配（如50Ω），触发模式设为“脉冲触发”。 2. 激活自动测量的“周期”、“占空比”及“逻辑电平阈值”。 3. 结合示波器的协议解码功能（需选配），自动解析数据帧格式并标记错误位。 技巧：利用余晖模式（Persistence）观察信号抖动与瞬态异常，快速定位故障点。 场景：评估数字芯片信号的上升沿时间是否符合标准。 操作步骤： 1. 使用有源探头提升高频保真度，设置垂直灵敏度为50mV/div。 2. 触发设置为上升沿+延迟触发，确保捕获完整的上升沿波形。 3. 开启自动测量中的“上升时间”参数，调整测量光标位置精确至ns级。 技巧：通过“带宽限制”功能（如500MHz）减少探头寄生电容影响，确保测量结果真实。 五、常见问题与注意事项 1. 测量精度偏差： 确保探头衰减比（如10:1）与示波器输入设置一致，避免信号反射。 定期校准示波器，环境需控制在23±3℃、湿度45%-75%RH。 2. 触发不稳定： 检查触发源与输入信号相位是否同步，调整触发电平至信号中间值。 复杂信号可选用序列触发或逻辑触发模式。 3. 数据误判： 对于混合信号（如叠加噪声），优先使用自动测量中的“平均值”参数，减少随机干扰影响。 结合手动光标验证关键数据，确保结果一致性。 六、资源与进阶学习 官方文档：查阅用户手册中的“自动测量”章节，掌握高级参数配置。 在线论坛：访问是德社区，获取其他工程师分享的案例与技巧。 培训课程：参与是德授权的示波器培训，深入学习信号分析算法与故障诊断方法。 第三方资源：参考专业技术博客或视频教程，学习自动化测试脚本编写（如使用LabVIEW集成示波器）。 是德示波器MSOX3104A的自动测量功能通过智能化算法与灵活配置，为工程师提供了高效、精准的信号分析手段。从基础操作到高级应用，用户需结合具体场景优化触发设置、校准流程与参数选择，方能最大化发挥设备性能。通过持续学习官方资源与实战积累，工程师可进一步挖掘其潜力，在研发测试、生产质控等环节实现效率与准确性的双重提升。
|
