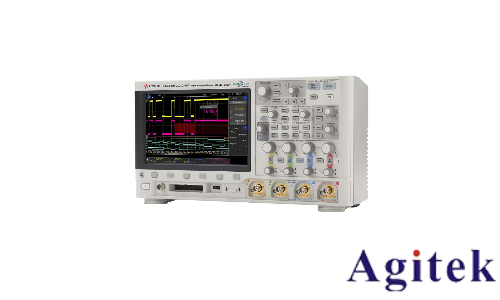

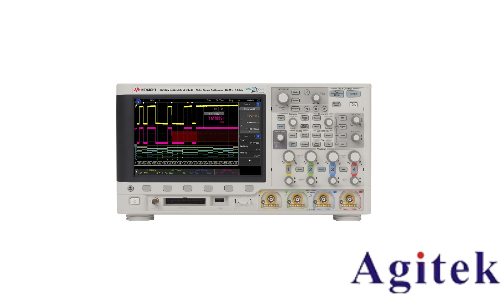

是德示波器MSOX3104G电流测量技术全解析

agitek2008

一、电流测量的物理基础与设备选型

电流测量本质是电磁场的量化表征，MSOX3104G通过两种技术路径实现：

霍尔效应电流探头（如Keysight N2783B）

原理：利用霍尔元件检测载流导体周围磁场强度，输出与电流成正比的电压信号

典型参数：100MHz带宽，5mA分辨率，±1%直流精度

特殊功能：支持多匝缠绕增强灵敏度（如5匝缠绕可将灵敏度提升5倍）

分流电阻法

原理：通过测量已知电阻两端压降计算电流（I=V/R）

关键参数：推荐使用0.1Ω/1%精度/5W功率的SMD贴片电阻

抗干扰方案：采用差分探头（如N2750A）消除共模噪声，寄生电感<1nH

二、硬件系统搭建与校准流程

1. 探头连接规范

电流探头：

夹持位置选择：优先选取电流回路中无其他元件的直导线段

方向标识：严格遵循探头卡爪上的箭头指示，反向连接将导致相位错误

接地优化：使用短接地线（<5cm）或直接连接示波器探头接地环

分流电阻法：

布局要求：电阻应紧贴被测元件，避免长距离走线引入寄生参数

差分测量：将探头正极接电阻高端，负极接低端，接地夹连接电路地

2. 系统校准步骤

探头零位校准：

断开所有被测连接

按下探头面板的DEMAG按钮进行消磁

执行调零操作（Zero Adjust）消除直流偏置

示波器配置：

输入阻抗：设置为1MΩ（电流探头模式）或50Ω（分流电阻模式）

耦合方式：直流耦合（含直流成分）或交流耦合（仅交流成分）

带宽限制：启用20MHz低通滤波抑制高频噪声

三、时域波形捕获与参数分析

1. 基础测量设置

垂直系统：

量程选择：根据探头规格设置（如1V/A对应100mV/100mA）

单位转换：在Channel菜单中将显示单位改为"A"或"mA"

水平系统：

时基设置：满足奈奎斯特采样定理（采样率≥2×信号最高频率）

存储深度：建议使用4Mpts存储深度捕捉瞬态事件

2. 触发系统配置

边沿触发：

触发电平：设置为信号峰值的1/3（如10A信号设为3.3A）

触发斜率：根据电流方向选择上升沿或下降沿

高级触发：

脉宽触发：捕捉特定宽度的电流脉冲（如MOSFET开关脉冲）

逻辑触发：多通道关联触发（如CAN总线通信与电流异常同步触发）

3. 自动测量功能

MSOX3104G提供20+种电流相关参数测量：

基本参数：峰值、有效值、平均值、频率

动态参数：上升时间、下降时间、过冲、占空比

统计功能：最大值、最小值、标准差、峰峰值分布

四、频域分析与噪声诊断

1. FFT频谱分析配置

窗口函数选择：

Hanning窗：适合周期性信号（如开关电源电流）

Rectangular窗：适合瞬态信号分析

参数设置：

频率范围：覆盖基波至10次谐波（如100kHz开关电源设至1MHz）

分辨率带宽：RBW=Fs/N（Fs为采样率，N为FFT点数）

2. 典型噪声诊断案例

案例：反激式转换器电磁干扰分析

现象：输出端出现15kHz机械共振噪声

诊断过程：

时域观察：电流波形存在15kHz周期性抖动

频域分析：FFT显示15kHz处存在-40dBm谐波峰值

根源定位：变压器磁芯与外壳发生机械共振

解决方案：

在磁芯与外壳间填充白胶减振

优化PCB布局减少寄生电容耦合

验证结果：THD从3.2%降至1.8%，噪声消失

五、高级应用技巧

1. 低电平电流测量优化

硬件方案：

使用高分辨率模式（12位垂直分辨率）

启用平均采样模式（如64次平均）

采用锁相放大技术提取特定频率成分

软件方案：

数学运算：对波形进行积分计算电荷量

频谱模板测试：设置噪声门限自动检测异常频点

2. 多通道同步测量

MSOX3104G支持4通道同步采集：

典型应用：

三相电机电流相位分析

电源完整性测试（输入/输出/开关管电流同步监测）

配置要点：

使用相同量程避免通道间增益差异

统一触发源确保时间相关性

启用Waveform Inspector进行多通道关联分析

六、维护与故障排除

1. 日常维护规范

探头保养：

定期消磁（建议每周一次）

清洁卡爪接触面（使用异丙醇棉签）

避免高温（>85℃）环境存放

系统校准：

每年进行一次全功能校准

每月执行自检程序（Self-Test）

2. 常见故障处理

故障现象	可能原因	解决方案
电流读数偏移	探头未调零	执行DEMAG+Zero Adjust
波形抖动	接地回路干扰	改用差分测量或电池供电
频谱泄漏	窗口函数不当	改用Hanning窗或增加采样点数
测量值不稳定	探头接触不良	重新夹持导线并确认方向

七、技术发展趋势

随着第三代半导体器件的普及，电流测量技术正朝着以下方向发展：

超宽带测量：支持SiC/GaN器件的MHz级开关电流分析

隔离测量技术：通过光纤传输实现10kV高压隔离

AI辅助诊断：自动识别电流波形异常模式（如MOSFET雪崩击穿）

云测试平台：支持远程监控与大数据分析

MSOX3104G作为是德科技中高端示波器的代表，其电流测量功能已覆盖从μA级精密测量到数百安培大电流测试的完整需求。通过合理配置硬件系统与软件参数，工程师可实现从时域波形分析到频域噪声诊断的全流程电流测试解决方案。
