国产FPGA核心板！米尔紫光同创Logos-2和Xilinx Artix-7核心板

swiftman

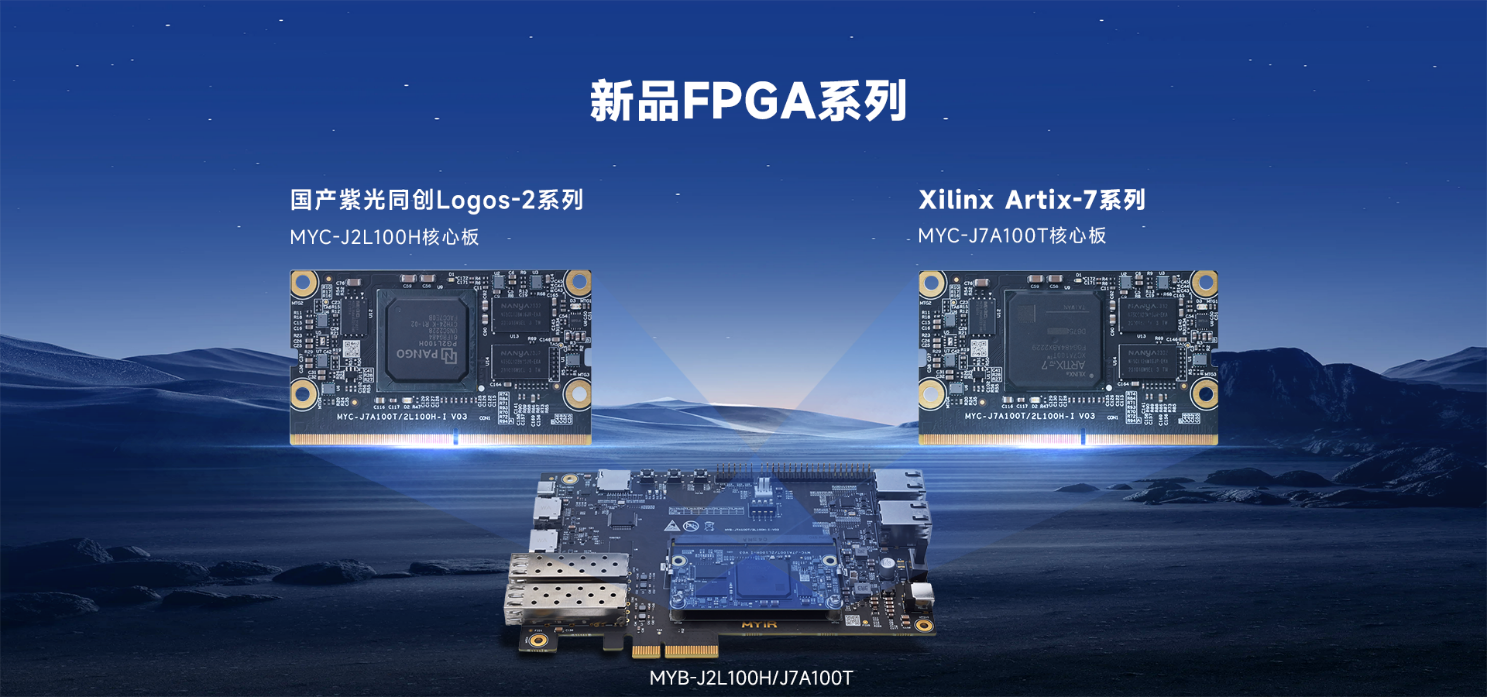

随着嵌入式的快速发展，在工控、通信、5G通信领域，FPGA以其超灵活的可编程能力，被越来越多的工程师选择。近日，米尔电子发布2款FPGA的核心板和开发板，型号分别为：基于紫光同创Logos-2系列PG2L100H的MYC-J2L100H核心板及开发板、基于Xilinx Artix-7系列的MYC-J7A100T核心板及开发板。

国产FPGA开发平台紫光同创Logos-2

紫光同创Logos2系列国产FPGA芯片，第一款高性价比FPGA产品PG2L100H及其全套自主软件和IP方案，该系列芯片采用28nm CMOS工艺制程，相对于40nm工艺Logos-1系列FPGA性能提升50%，总功耗降低40%，是国产FPGA领域的重大突破。米尔核心板主要使用PG2L100H，PG2L100H其逻辑资源133200，一路PCIE接口，4对GTP高速串行接口，6个bank，一共有285个FPGA管脚。

紫光同创Logos2系列基础特性

基于紫光同创Logos-2打造的核心板

MYC-J2L100H核心板采用高密度高速电路板设计，在大小为69.6mm(L)×40mm(W)的板卡上集成了PG2L100H-6IFBG484、DDR3、EEPROM、QSPI FLASH、DC-DC电源管理等电路。MYC-J2L100H核心板采用金手指链接，满足5G通信、视频图像处理、工业自动化、消费电子等市场的应用需求。

MYC-J2L100H核心板

基于Xilinx Artix-7 XC7A100T核心板

基于Xilinx Artix-7™ 28nm FPGA芯片，配备了千兆以太网和高速DDR3 SDRAM，采用低成本、最小尺寸封装形式， XC7A100T具有触发器101440，一路PCIE接口，4对GTP高速串行接口，6个bank，一共有285个FPGA管脚。

Artix‐7系列基础特性

MYC-J7A100T核心板基于Xilinx Artix-7 FPGA芯片，采用高密度高速电路板设计，在大小为69.6mm(L)×40mm(W)的板卡上集成了XC7A100T-2FGG484I、DDR3、EEPROM、QSPI FLASH、DC-DC电源管理等电路，该款产品适用于工业控制、自动化、通信、计算机等领域。

MYC-J7A100T核心板

MYC-J2L100H核心板和MYC-J7A100T核心板，这两款FPGA核心板，经过一系列的软硬件测试，保障产品性能稳定关键信号质量测试、高低温测试、软件压力测试，24小时无故障运行，适应严苛工业环境。

配套开发板

MYD-J2L100H开发板/MYD-J7A100T开发板

MYD-J2L100H开发板，采用12V/2A直流供电，搭载了2路千兆以太网接口、2路SFP+接口、1路PCIE2.0、1路HDMI输入、1路HDMI输出、1路摄像头、1路Micro SD接口、1路USB-UART接口、1路FAN接口及一路扩展口。

MYD-J2L100H开发板-正面标注图

MYD-J7A100T开发板-正面标注图

MYD-J2L100H开发板和MYD-J7A100T开发板背面标注图
