VK1621是一个点阵式存储映射的LCD驱动器，可支持最大128点（32SEGx4COM）的 LCD屏，也支持2COM和3COM的LCD屏。单片机可通过3/4个通信脚配置显示参数和发送显 示数据，也可通过指令进入省电模式。S27+018
产品型号：VK1621B 产品品牌：永嘉微电/VINKA 封装形式：SSOP48 产品年份：新年份 原厂直销，工程服务，技术支持，价格最具优势！ 特点 · 可外接32.768kHz晶体振荡器（OSCO,OSCI） · 可外接256kHz时钟源（OSCI） · 偏置电压（BIAS）可配置为1/2、1/3 · COM周期（DUTY）可配置为1/2、1/3、1/4 · 内置显示RAM为32x4位 · 蜂鸣器频率可配置为2kHz、4kHz · 省电模式（通过关显示和关振荡器进入） · 时基或看门狗溢出信号输出脚为/IRQ脚 (开漏) · 3/4线串行接口 · 软件配置LCD显示参数 · 写命令和读写数据2种命令格式 · 读写显示数据地址自动加1 · 3种显示数据的访问方式 · VLCD脚提供LCD驱动电压（ · 封装 SSOP48(300mil)(15.9mm x 7.5mm PP=0.635mm) LQFP48(7.0mm x 7.0mm PP=0.5mm) LQFP44(10.0mm x 10.0mm PP=0.8mm) SDIP28(288mil)(35.3mm x 7.3mm PP=2.54mm) DICE COG ———————————————————————————————— LCD/LED液晶控制器及驱动器系列芯片简介如下：

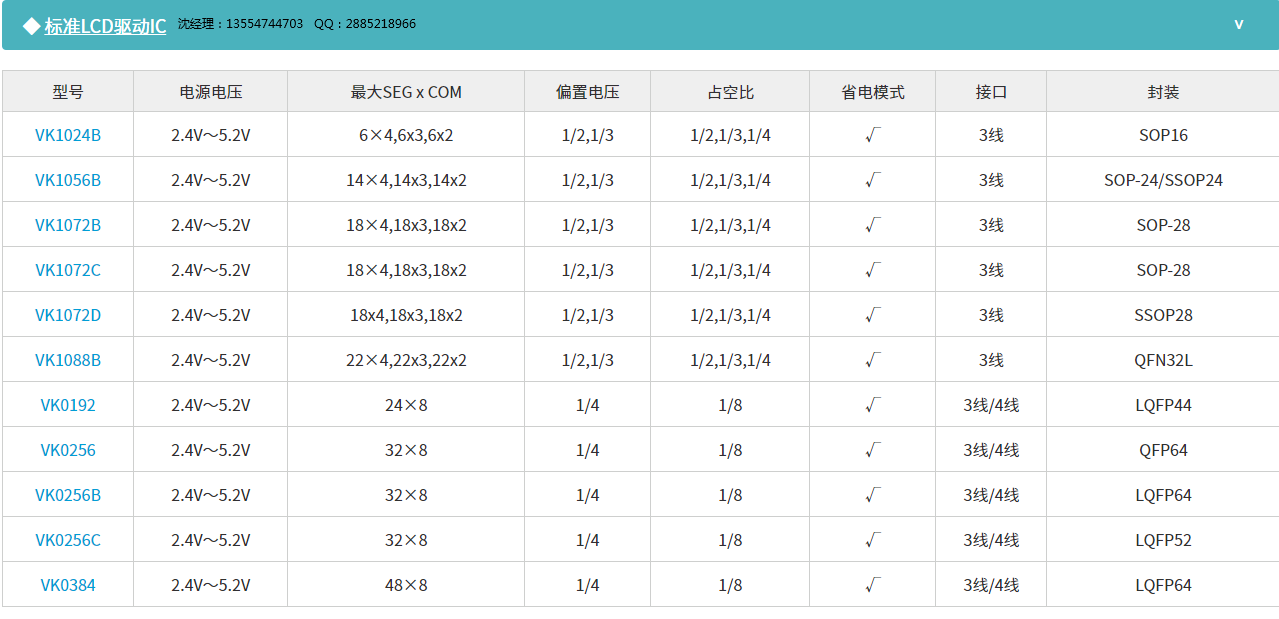

RAM映射LCD控制器和驱动器系列：
VK1024B 2.4V～5.2V 6seg*4com 6*3 6*2 偏置电压1/2 1/3 S0P-16
VK1056B 2.4V～5.2V 14seg*4com14*3 14*2 偏置电压1/2 1/3 SOP-24/SSOP-24
VK1072B 2.4V～5.2V 18seg*4com18*3 18*2 偏置电压1/2 1/3 SOP-28
VK1072C 2.4V～5.2V 18seg*4com 18*3 18*2 偏置电压1/2 1/3 SOP-28
VK1088B 2.4V～5.2V 22seg*4com 22*3 偏置电压1/2 1/3 QFN-32L（4MM*4MM）
VK0192 2.4V～5.2V 24seg*8com 偏置电压1/4 LQFP-44
VK0256 2.4V～5.2V 32seg*8com 偏置电压1/4 QFP-64
VK0256B 2.4V～5.2V 32seg*8com 偏置电压1/4 LQFP-64
VK0256C 2.4V～5.2V 32seg*8com 偏置电压1/4 LQFP-52

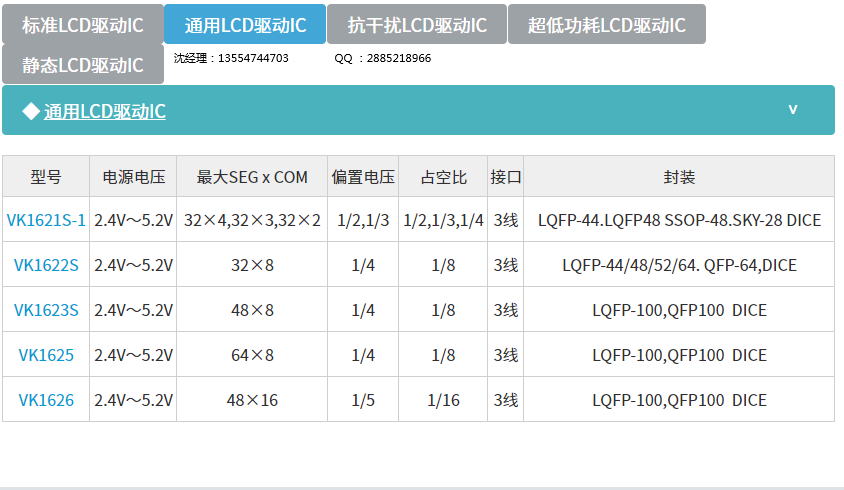

VK1621 2.4V～5.2V 32*4 32*3 32*2 偏置电压1/2 1/3 LQFP44/48/SSOP48/SKY28/DICE裸片
VK1622 2.7V～5.5V 32seg*8com 偏置电压1/4 LQFP44/48/52/64/QFP64/DICE裸片
VK1623 2.4V～5.2V 48seg*8com 偏置电压1/4 LQFP-100/QFP-100/DICE裸片
VK1625 2.4V～5.2V 64seg*8com 偏置电压1/4 LQFP-100/QFP-100/DICE
VK1626 2.4V～5.2V 48seg*16com 偏置电压1/5 LQFP-100/QFP-100/DICE
(永嘉微电/VINKA原厂，工程服务技术支持，主营LCD驱动IC； LED驱动IC； 触摸IC； LDO稳压IC； 水位检测IC) 高抗干扰LCD液晶控制器及驱动系列:
VK2C21A 2.4～5.5V 20seg*4com16*8 偏置电压1/31/4 I2C通讯接口 SOP-28
VK2C21B 2.4～5.5V 16seg*4com12*8 偏置电压1/31/4 I2C通讯接口 SOP-24
VK2C21C 2.4～5.5V 12seg*4com8*8 偏置电压1/31/4 I2C通讯接口 SOP-20
VK2C21D 2.4～5.5V 8seg*4com 4*8 偏置电压1/31/4 I2C通讯接口 SOP-16
VK2C22A 2.4～5.5V 44seg*4com 偏置电压1/2 1/3 I2C通讯接口 LQFP-52
VK2C22B 2.4～5.5V 40seg*4com 偏置电压1/21/3 I2C通讯接口 LQFP-48
VK2C23A 2.4～5.5V 56seg*4com52*8 偏置电压1/31/4 I2C通讯接口 LQFP-64
VK2C23B 2.4～5.5V 36seg*8com 偏置电压1/31/4 I2C通讯接口 LQFP-48
VK2C24 2.4～5.5V 72seg*4com 68*860*16 偏置电压1/3 1/4 1/5 I2C通讯接口 LQFP-80
超低功耗LCD液晶控制器及驱动系列:
VKL060 2.5～5.5V 15seg*4com 偏置电压1/21/3 I2C通讯接口 SSOP-24
VKL128 2.5～5.5V 32seg*4com 偏置电压1/21/3 I2C通讯接口 LQFP-44
VKL144A 2.5～5.5V 36seg*4com 偏置电压1/21/3 I2C通讯接口 TSSOP-48
VKL144B 2.5～5.5V 36seg*4com 偏置电压1/21/3 I2C通讯接口 QFN48L (6MM*6MM)
静态显示LCD液晶控制器及驱动系列： VKS118 2.4～5.2V 118seg*2com 偏置电压-- 4线通讯接口 LQFP-128
VKS232 2.4～5.2V 116seg*2com 偏置电压1/11/2 4线通讯接口 LQFP-128
——————————————————————— 内存映射的LED控制器及驱动器 VK1628--- 通讯接口:STb/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:70/52 共阴驱动:10段7位/13段4位 共阳驱动:7段10位 按键:10x2 封装SOP28 VK1629--- 通讯接口:STb/CLK/DIN/DOUT 电源电压:5V(4.5～5.5V) 驱动点阵:128 共阴驱动:16段8位 共阳驱动:8段16位 按键:8x4 封装QFP44 VK1629A--- 通讯接口:STb/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:128 共阴驱动:16段8位 共阳驱动:8段16位 按键:--- 封装SOP32 VK1629B--- 通讯接口:STb/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:112 共阴驱动:14段8位 共阳驱动:8段14位 按键:8x2 封装SOP32 VK1629C--- 通讯接口:STb/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:120 共阴驱动:15段8位 共阳驱动:8段15位 按键:8x1 封装SOP32 VK1629D--- 通讯接口:STb/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:96 共阴驱动:12段8位 共阳驱动:8段12位 按键:8x4 封装SOP32 VK1640--- 通讯接口: CLK/DIN 电源电压:5V(4.5～5.5V) 驱动点阵:128 共阴驱动:8段16位 共阳驱动:16段8位 按键:--- 封装SOP28 VK1640A--- 通讯接口: CLK/DIN 电源电压:5V(4.5～5.5V) 驱动点阵:128 共阴驱动:8段16位 共阳驱动:16段8位 按键:--- 封装SSOP28 VK1640B--- 通讯接口: CLK/DIN 电源电压:5V(4.5～5.5V) 驱动点阵:96 共阴驱动:8段12位 共阳驱动:12段8位 按键:--- 封装SSOP24 VK1650--- 通讯接口: SCL/SDA 电源电压:5V(3.0～5.5V) 共阴驱动:8段4位 共阳驱动:4段8位 按键:7x4 封装SOP16/DIP16 VK1651--- 通讯接口: SCL/SDA 电源电压:5V(3.0～5.5V) 共阴驱动:7段4位 共阳驱动:4段7位 按键:7x1 封装SOP16/DIP16 VK1616--- 通讯接口: 三线串行 电源电压:5V(3.0～5.5V) 显示模式：7段4位 按键:7x1 封装SOP16/DIP16 VK1668---通讯接口:STb/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:70/52 共阴驱动:10段7位/13段4位 共阳驱动:7段10位 按键:10x2 封装SOP24 VK6932--- 通讯接口:STb/CLK/DIN 电源电压:5V(4.5～5.5V) 驱动点阵:128 共阴驱动:8段16位17.5/140mA 共阳驱动:16段8位 按键:--- 封装SOP32
VK16K33 A/B/C--- 通讯接口:SCL/SDA 电源电压:5V(4.5V～5.5V) 驱动点阵:128/96/64 共阴驱动:16段8位/12段8位/8段8位 共阳驱动:8段16位/8段12位/8段8位按键:13x3 10x3 8x3 封装SOP20/SOP24/SOP28
VK1618 ---是带键盘扫描接口的 LED 驱动控制专用电路，内部集成有 MCU 数字接口、 数据锁存器、键盘扫描等电路。封装SOP18/DIP18
VK1S68C --- LED驅動IC 10x7/13x4段位 10段7位/11段6位共阴 10x2按键，封装SSOP24
VK1Q68D --- LED驅動IC 10x7/13x4段位 10段7位/11段6位共阴 10x2按键，封装QFP24
VK1S38A --- LED驱动IC 8段×8位 封装SSOP24
VK1638 ---是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用IC, 内部集成有MCU数字接口、数据锁存器、LED驱动、键盘扫描等电路，封装SOP32
VK1621S-1_V1.3-CN.pdf
(5.06 MB)
|
发表于 2023-4-23 14:39:58
