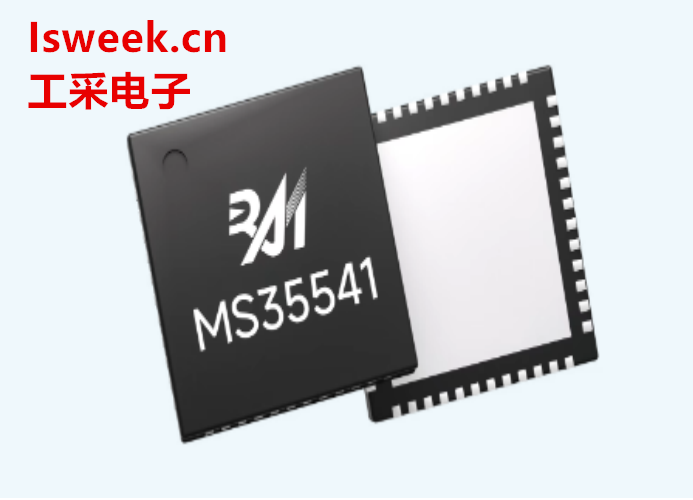

一款带运动控制的超静音两相步进电机驱动芯片-MS35541

发布时间：2025-6-25 09:23 发布者：liao775a

工采网代理的带运动控制的超静音两相步进电机驱动芯片 - MS35541。这款高集成度芯片不仅延续了家族优异的静音和运动控制性能，更实现了单芯片同时驱动两个步进电机，支持独立配置与运动控制，为多轴应用带来更简洁、高效的解决方案。

电机驱动芯片 - MS35541集成了运动控制算法（四段加速/两段减速）、静音控制技术及高性能电流控制，显著提升防抖动性能，是视频会议设备、ATM机、打印机、实验室自动化等对静音与防抖动有严苛要求场景的理想解决方案。

六大核心亮点：

一、双驱动力，独立掌控：

一颗芯片即可同时驱动两个步进电机，节省空间与成本，且每个电机可独立配置参数和控制运动。

二、动静皆宜，模式随心：

➤ 快速模式：专为高速应用优化，提供优异的动态响应特性;

➤ 静音模式：显著降低运行噪音，提升效率，特别适合对噪音敏感的环境;

➤ 支持较高256微步：带来极其平滑的运动曲线，提升设备运行精度与稳定性。

三、集成运动引擎，控制更智能：

➤ 内置四段加速度+两段减速度控制；

➤ 灵活支持位置模式和速度模式，满足复杂运动轨迹需求。

四、双接口兼容，连接无忧：

➤ SPI接口：用于灵活的参数配置；

➤ STEP/DIR脉冲接口：兼容传统步进驱动器，方便系统集成。

五、多重防护，运行更可靠：

➤ 提供完善的欠压保护、过流保护、过温保护；

➤ 具备堵转检测功能，有效保护电机和驱动器。

六、宽电压，强电流：

➤ 工作电压范围：4.7V - 32V，适应性强；

➤ 每路峰值电流高达1.55A，持续电流1.1A，驱动能力强。

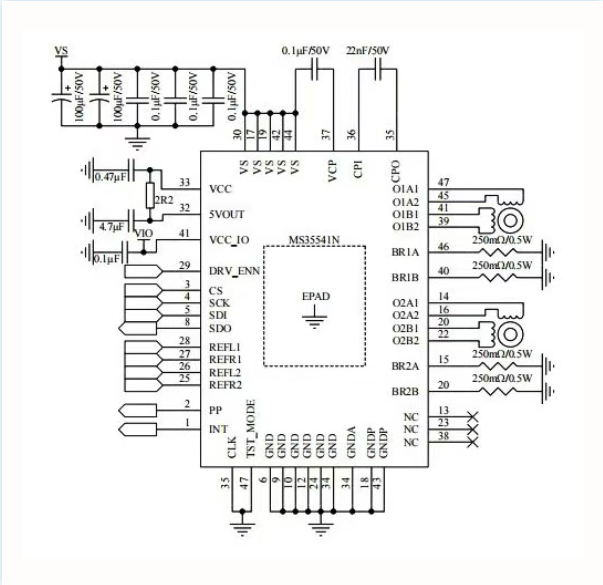

典型应用图：

马达驱动芯片 - MS35541的特性：

细分数：256

工作电压范围：4.7V~32V

输出持续电流（Max.）：1.1A每路

峰值电阻（Typ.）（mΩ）：600

接口：SPI，STEP/DIR

工作温度（℃）：-40 to 125

封装：QFN48

在国产电机驱动芯片领域，瑞盟科技便是国产品牌中的佼佼者。了解更多关于瑞盟科技国产电机驱动芯片的技术应用，联系ISweek工采网“在线客服”获取产品PDF、技术支持和DEMO板、可申请样片。

在国产电机驱动芯片领域，瑞盟科技便是国产品牌中的佼佼者。了解更多关于瑞盟科技国产电机驱动芯片的技术应用，请联系：133 9280 5792(微信同号)
