集成单相MOSFET驱动器、高端MOSFET和低端MOSFET为一体的驱动器
发布时间：2025-6-26 09:11
发布者：liao775a
|
电机驱动芯片是包含了速度控制、力矩控制、位置控制及过载保护等功能的集成电路，可以根据输入信号，按照内置的算法控制电机绕组电路流动方向，从而控制电动机的启停与转动方向。它集成了逻辑运算电路与功率驱动电路，利用它可以与主处理器、电机和增量型编码器构成一个完整的运动控制系统，可以用来驱动直流电机、步进电机、及继电器等感性负载。 电机驱动芯片是集成有CMOS控制电路和DMO 功率器件的芯片，利用它可以与主处理器、电机和增量型编码器构成一个完整的运动控制系统；可以用来驱动直流电机、步进电机和继电器等感性负载。

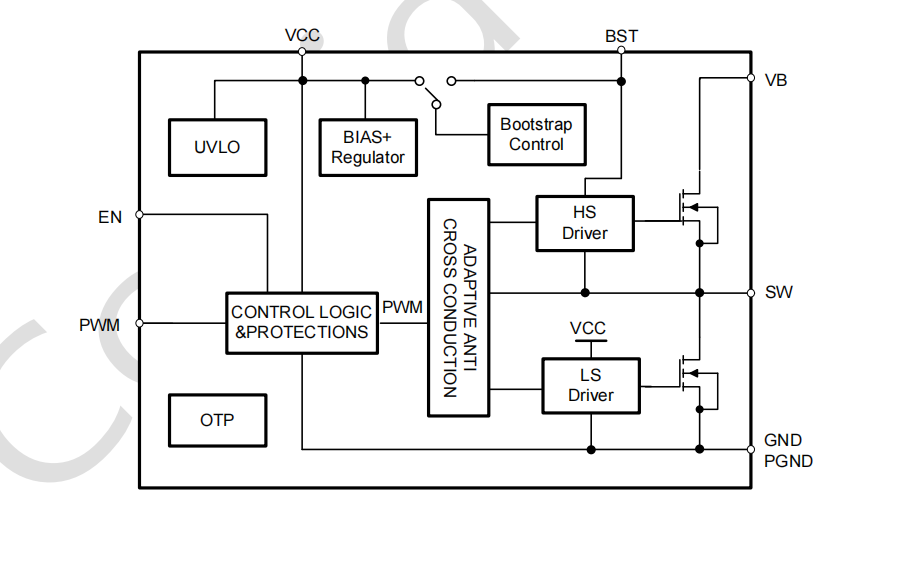

工采网代理的国产电机驱动芯片 - SS6208，该电机驱动芯片是集成了一个单相MOSFET驱动器，高侧MOSFET和低侧MOSFET到一个3mm*3mm8引脚DFN包。与离散组件解决方案相比，SS6208集成解决方案大大减少了封装寄生效应和板空间。 驱动程序和mosfet已经为半桥应用进行了优化。通过一个较宽的工作电压范围，可以优化高侧或低侧MOSFET栅极的驱动器电压，以达到较佳的效率。内部自适应非重叠电路通过防止两个mosfet的同时传导，进一步减少了开关损耗。 当VCC低于规定的阈值电压时，UVLO电路可以防止发生故障。为待机模式设计的PIN EN可使芯片进入低静止电流状态，电池寿命长。 SS6208是一款专为半桥应用设计的集成驱动器和MOSFET模块。仅需单个PWM输入信号即可正确驱动高端和低端MOSFET。 低边驱动器集成用于驱动接地参考的低导通电阻N沟道MOSFET。该低边驱动器的电压轨内部连接至VCC和PGND。 高端驱动器采用集成设计，用于驱动具有低导通电阻的浮地N沟道MOSFET。该高端驱动器的栅极电压通过一个以开关节点(SW)引脚为参考的自举电路产生。 结构图：

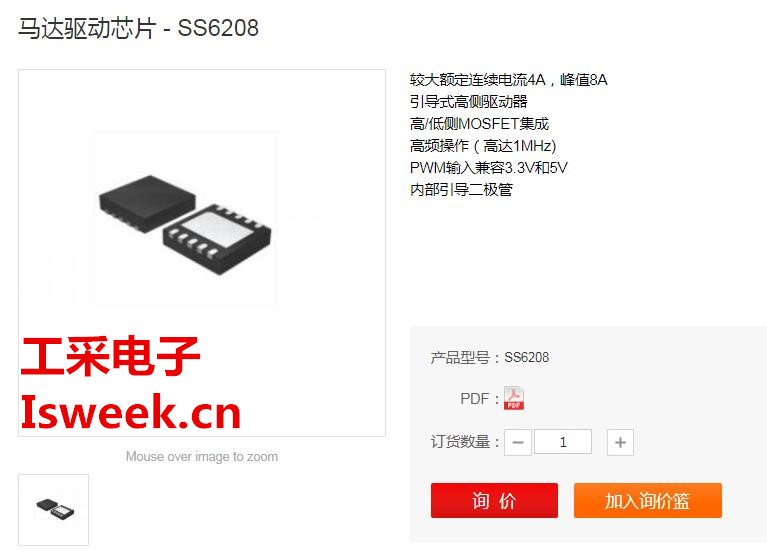

马达驱动芯片 - SS6208的特性： 较大额定连续电流4A，峰值8A 引导式高侧驱动器 高/低侧MOSFET集成 高频操作（高达1MHz) PWM输入兼容3.3V和5V 内部引导二极管 处于电压锁定状态 内部热停机 适应性保护 封装：DFN3*3,8个引脚 无铅设备 深圳率能半导体在电机驱动领域深耕多年，技术以及产品方面已经很完善，如果想了解更多电机驱动的技术资料，欢迎致电联系：133 9280 5792(微信同号)
|
