SL3036 DCDC 降压恒压8V~90V 内置100VMOS 常用POE供电芯片
[复制链接]
小郑
小郑
当前离线
积分
5415
发表于 2023-4-15 09:44:45
|
显示全部楼层
|
阅读模式
白皮书下载:测量系统构建完整指南
贸泽电子有奖问答视频,回答正确发放10元微信红包
关键词:
DCDC
,
开关电源
,
降压恒压
概述
SL3036 是一款支持宽
电压
输入的
开关降压型DC-DC,芯片内置100V/5A
功率MOS,最高输入电压90V。SL3036
具有低待机功耗、高效率、低纹波、优异
的母线电压调整率和负载调整率等特性。
支持大
电流
输出,输出电流可达2A 以上。
SL3036 同时支持输出恒压和输出
恒流功能。
SL3036 采用固定频率的
PWM
控制
方式,典型开关频率为140KHz。轻载时
会自动降低开关频率以获得高转换效率。
SL3036 内部集成软启动以及过温
保护
电路
,输出短路保护,限流保护等功
能,提高系统可靠性。

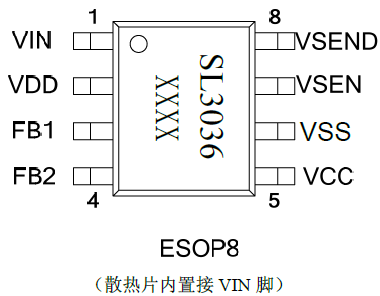

SL3036 采用ESOP8 封装,散热片
内置接VIN 脚。
特点
宽输入电压范围:8V~90V
输出电压从4.2V到30V 可调
支持输出恒压恒流
支持输出12V/2A,5V/2A
高效率:可高达96%
工作频率:140KHz
低待机功耗
内置过温保护
内置软启动
内置输出短路保护
应用
追踪器
恒压源,
电动汽车
、电动自行车、电瓶车
扭扭车、卡车

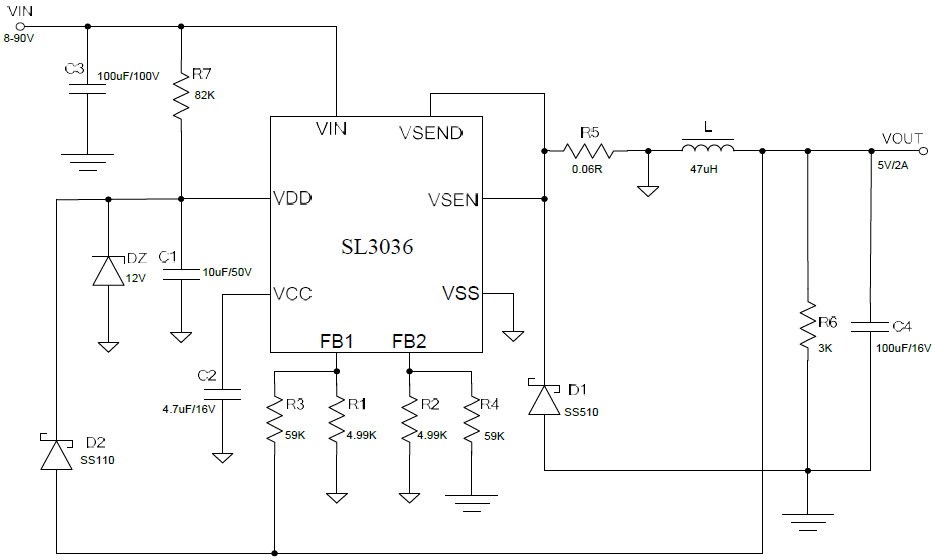

电路图
