SL7160 DCDC宽输入5V~50V、 1A电流线性降压恒流车灯照明驱动方案

小郑

描述
  SL7160是一款LED线性恒
流驱动器，适用于5-50V 的输入电
压范围。封装形式为ESOP8，该封
装能承受的最大功耗是1.2W。
  SL7160最大电流为1A。
SL7160也可以外扩MOS,做到
更大的输出电流。
  SL7160支持PWM调光功
能，可通过DIM 脚用PWM 信号调
节LED 输出电流。
  SL7160还有过温调节电流
的功能。当芯片内部的温度达到
130℃左右时，会自动调低输出电
流。

特点
宽输入电压范围：5V~50V
可外扩MOS提高输入电压
可设定电流范围：10mA~1000mA
可外扩MOS
PWM调光
过温保护
CS参考电压：300mV
ESOP8封装

应用领域
电动车、摩托车照明
汽车灯照明
手电筒

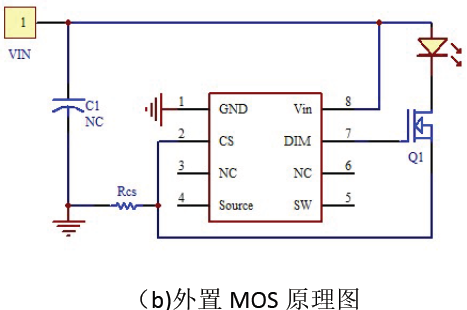

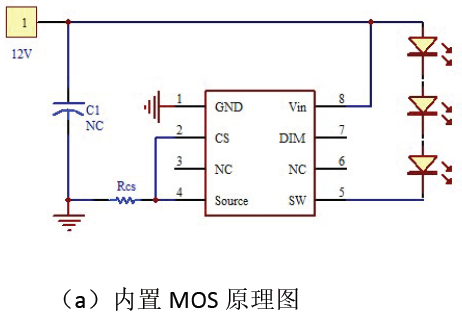

原理图

注：输入尖峰电压不超过60V时，C1可以省掉

输入12V,输出3 串300mA 极简原理图

输入12V,输出3 串600mA 完整原理图

注意：
1 输入尖峰电压不超过60V时，C1可以省掉
2 如果输入端正负极不会反转，R2可以短接；输入电压稳定可以省掉C2。
