DCDC0.8V~5.5V 高效率恒流限流WLED手电驱动方案
[复制链接]
小郑
小郑
当前离线
积分
5412
发表于 2022-9-27 10:47:08
|
显示全部楼层
|
阅读模式
贸泽电子有奖问答视频,回答正确发放10元微信红包
关键词:
LED驱动芯片
,
降压恒流
产品简介
SL6605 是一种输入
电压
范围宽(0.8~5.5V),可调恒定
电流
和限定电流两种模式来
驱动白光
LED
而设计的升压型DC/DC 变换器。采用变频模式,逐周期限流,使输入输
出电流随
电源
电压降低均匀变化。该器件能利用单节或双节干电池驱动单颗大功率白光
LED,同样可以利用一节锂电池驱动两颗、三颗或多颗WLED。驱动WLED 串联连接
的方法可以提供相等的WLED 电流,从而获得均匀的亮度。
46mV 的低反馈电压最大限度地降低了电流调节
电阻
器的功耗,从而提高了效率。
50mV 的限流反馈电压,可根据不同需求来设置限流值。
产品特点
·MOS 管外置,输出电压可调,可驱动
高压、大功率负载,如12V1A。
·驱动0.3W-7W 的单颗白光LED
·可驱动多颗WLED 灯
·效率高达90%
·0.8V 极低的工作电压(VDD 接Vout)
·恒流精度:±5%
·限流精度±6%;超低限流电压50mV
·芯片VDD 过压停机
·温度保护功能(130℃保护点)
应用范围
·恒流源,如LED 手电筒、背光模组等
·恒压源,如
蓝牙
音箱、移动电源等
·需要精确限定输入电流的场合,如限流方案的LED 手电筒
典型应用:

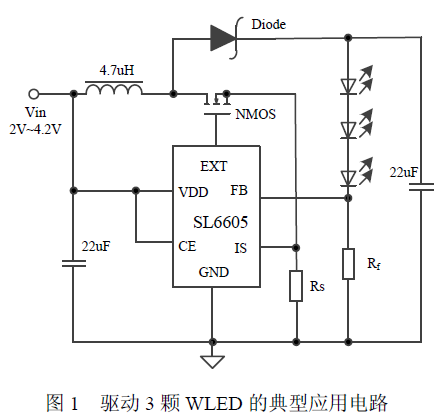

方案1:恒流、限流功能驱动WLED 方案。
双节干电池或锂电池作为输入驱动多串或多串多并WLED 方案,具有恒流、限流功
能。典型应用
电路
如图1 所示

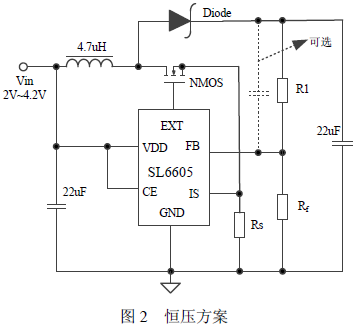

方案2:恒压、限流功能驱动负载方案。
双节干电池或锂电池作为输入,可驱动大功率负载,具有恒压输出且具有限流功能。
最大输出电压取决于MOS 管耐压。典型应用电路如图2 所示。恒压值由电阻R1 与Rf
比例以及VFB 决定(VFB 值为固定46mV)。具体设置参考下文说明。图中与R1 并联的
电容
为可选电容,主要作用是增加系统的瞬态响应,容值在0.01~0.1uF 左右(根据R1
与Rf 的值有关)。
方案3:低输入电压,恒流、限流功能驱动WLED 方案。
单节或双节干电池作为输入,可驱动单颗WLED,具有恒流、限流以及输出过压保
护功能,输出最高电压取决于芯片的VDD 过压保护点(5.8V)。典型应用电路如图3 所
示
方案4:高效率,限流功能驱动WLED 方案
锂电池作为输入,利用升降压模式可驱动单颗大功率WLED,适用于输入电压高于
输出电压的模式。具有限制输入电流的功能,且外围元器件简单。典型应用电路如图4
所示。Vin=3.6V,Rs=0.02Ω时,效率为81%。
