关键词：
升压恒压 , DCDC , 转换器 , 充电器
|
概述 SL4006是一个电流模式升压DC-DC转换器。它是PWM电路与内置的15mΩ功率MOSFET，使该调节器的高功率效率。误差放大器的非反相输入端连接到一个1.2V的精度参考电压。电流模式控制和外部补偿网络使系统稳定简单灵活。SL4006可在SOP-8L(EP)包中使用，用于为应用领域节省空间的PCB。
特点 电源电压工作范围：2.7V至12V 可调输出至13V 内部固定PWM频率：400 KHz 精密反馈参考电压：1.2V（±2%） 内部15mΩ，10A，14V电源MOSFET 关机电流：1μA（最大） 过温保护 内部软启动功能 可调过电流保护：2A~10A 软件包：SOP-8L(EP)
应用产品 充电器 数码相机 手持设备 便携式产品 电源组

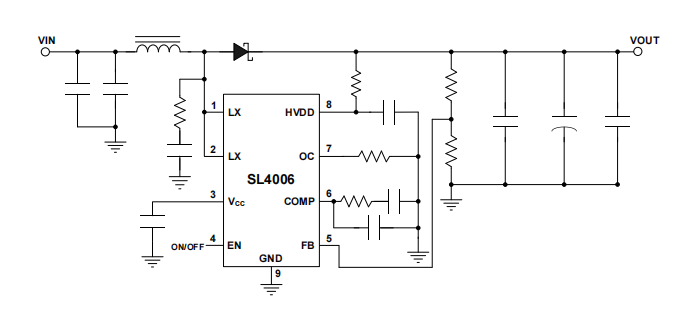

原理图
|
|
