40V降压IC、电流2.5A、开关降压型恒压IC

小郑

述
  SL3061 是一款电流模式的降压调节器，EA的输出电压与电感的峰值电流成比例。
  在周期开始时，功率管M1 关断。EA的输出电压大于电流采样放大器的输出，电流比较器的输出为低，CLK上升沿触发RS触发器置高，打开M1 将电感通过SW连接到输入电源。
  不断增大的电感电流被电流采样放大器采样并放大。斜波补偿叠加到电流采样放大器输出端，并与EA的输出一起送到PWM比较器进行比较。当叠加了斜波补偿的电流采样放大器输出大于EA输出时，RS触发器被重置并关断M1。电感电流经由外部的肖特基二极管D1 续流。
  反馈电压FB与0.82V的基准电压通过EA比较，当FB脚电压低于0.82V时使EA输出增大。EA的输出电压正比于电感的峰值电流，EA输出电压增大则输出电流也增大。
  SL3061自带0.6ms的软启动。软启动防止输出电压在启动阶段过冲。在芯片启动时，内部电路产生一个以固定斜率上升的软启动电压SS，当SS低于内部基准电压时，SS被用来做EA的参考电压，内部基准电压被屏蔽。当SS大于内部基准电压时，内部基准电压控制EA。

特点
  最大2.5A输出电流
  6V至40V宽工作电压范围
  内置功率MOSFET
  140KHZ-500KHZ频率可调
  过温保护
  逐周期过流保护
  ＞90%的效率
  低功耗
  输出电压可调
  采用SOP8封装

应用
  高电压功率转换
  电动车车载设备
  电池供电系统
  工业电力系统
  汽车系统
  平衡车

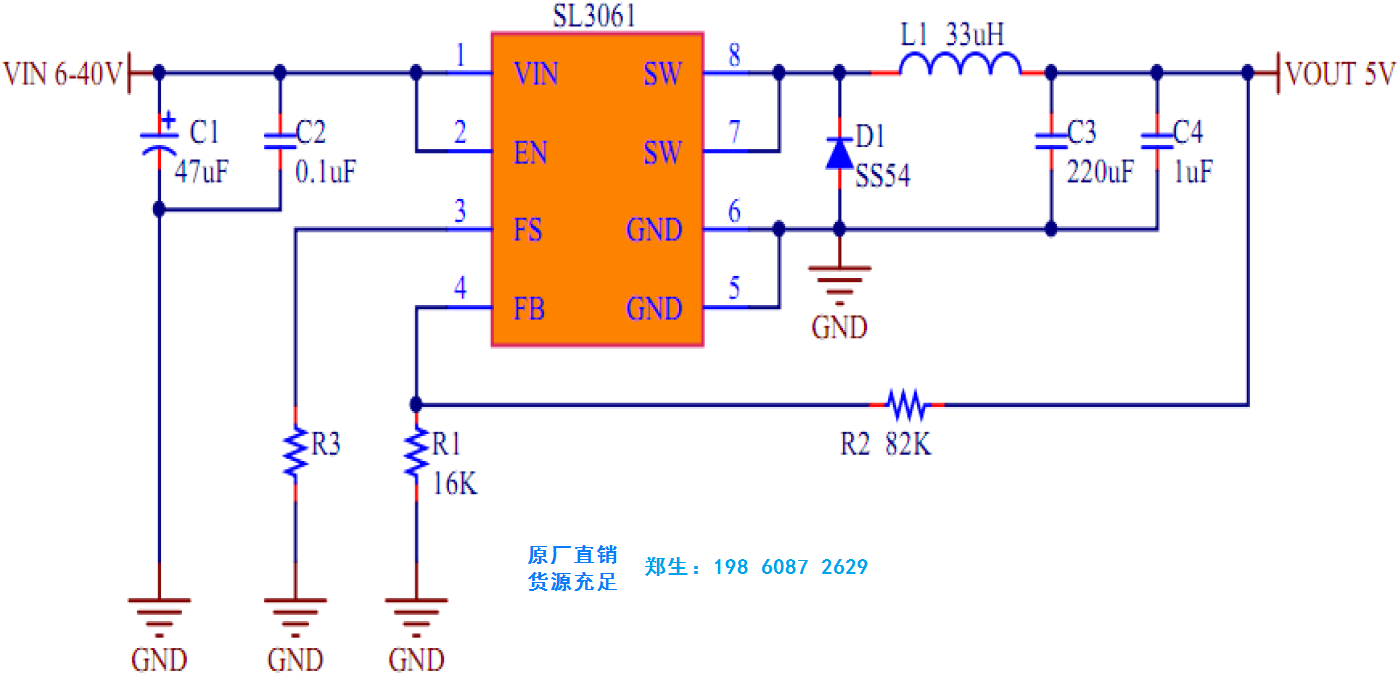

电路
