DCDC30V耐压 2.5A电流同步降压恒压电源芯片SL1587

小郑

SL1587同步降压稳压器：30V/2.5A高效率电源解决方案

森利威尔电子 推出的SL1587是一款高性能同步降压稳压芯片，专为宽电压输入场景设计，可提供2.5A连续输出电流，适用于车载设备、快充系统等工业领域。

核心特性

• 宽电压支持


  • 输入范围：4V-30V（瞬态耐压33V）
  • 输出范围：1.8V-28V（通过FB引脚电阻灵活调节）


• 高效能表现


  • 转换效率高达92%以上
  • 130kHz固定开关频率，兼具EMI优化与动态响应速度


• 精准控制能力


  • ±5%恒压精度（CV）
  • ±5%超高恒流精度（CC）
  • 电流模式控制架构，负载瞬态响应优异


• 多重安全防护


  • 输入欠压/过压保护
  • 输出短路保护
  • 150℃过温关断（30℃迟滞）





封装与集成优势

• SOP-8封装：紧凑型设计（4.7×3.8mm）节省PCB空间
• 极简外围电路：无需外部补偿元件
• 支持两种工作模式：
  ▶ 独立降压稳压方案
  ▶ 搭配QC2.0/QC3.0识别芯片实现快充管理



典型应用场景
应用领域                 方案优势
车载充电器              宽压输入适应12/24V系统
分布式供电系统        高精度多电压节点供电
电池充电器              CC/CV模式精准控制充电曲线
工业适配器              短路/过温保护提升可靠性
设计简化说明

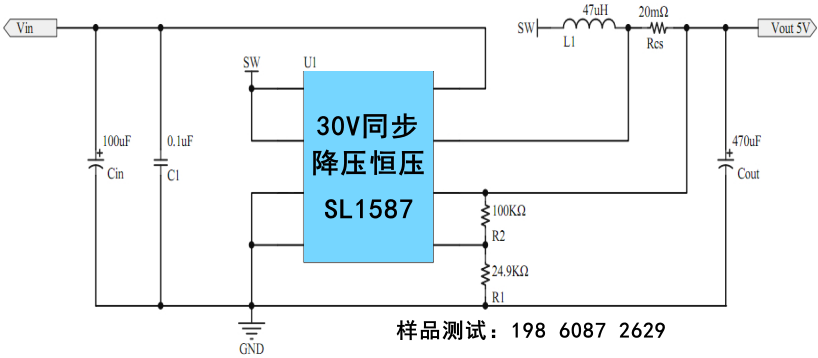

通过调节FB引脚电阻（公式：V_OUT=1.0V×(1+R_UP/R_DOWN)即可设定输出电压，典型应用电路仅需8个外围元件（如图示），显著降低BOM成本。

说明

SL1587是一款宽电压输入的同步降压稳压芯片，可实现2.5A的连续电流输出。通过调节FB端口的分压电阻，可以输出1.8V到28V的稳定电压。SL1587具有优秀的恒压/恒流(CC/CV)特性。SL1587采用电流模式的环路控制原理，实现了快速的动态响应。SL1587工作开关频率为130kHz，具有良好的EMI特性。

SL1587内置线电压补偿，可通过调节FB端口的分压电阻阻值来实现。SL1587不仅可实现单芯片降压电源管理方案，还可以与QC2.0/QC3.0识别芯片构成快速充电电源管理方案。芯片的安全保护功能包括：过温保护，输出短路保护，输入欠压和过压保护等。

SL1587外围简单，采用SOP8封装。
