SL3048 多输出降压恒压电源芯片：80V 宽压输入，精准适配 3.3V/5V/12V 多场景供电需求
在工业控制、车载电子、智能设备等复杂应用中，单一电压输出已无法满足多样化的供电需求。SL3048 作为一款的降压型恒压电源芯片，通过灵活的输出配置，可精准实现3.3V、5V、12V 三档固定电压输出，单路最大 1.2A 电流，为多模块协同工作提供稳定能源支撑。
核心技术突破：从宽压兼容到多场景适配
1. 超宽输入电压范围，从容应对电压波动- 8-80V DC 输入：覆盖工业电源（48V/60V）、车载电池（12V/24V/48V）及高压储能设备的全工况电压范围。
- 动态响应能力：在输入电压骤降（如电动车加速时）或浪涌冲击下，仍能保持输出电压稳定，纹波电压≤50mVpp（12V 输出典型值）。

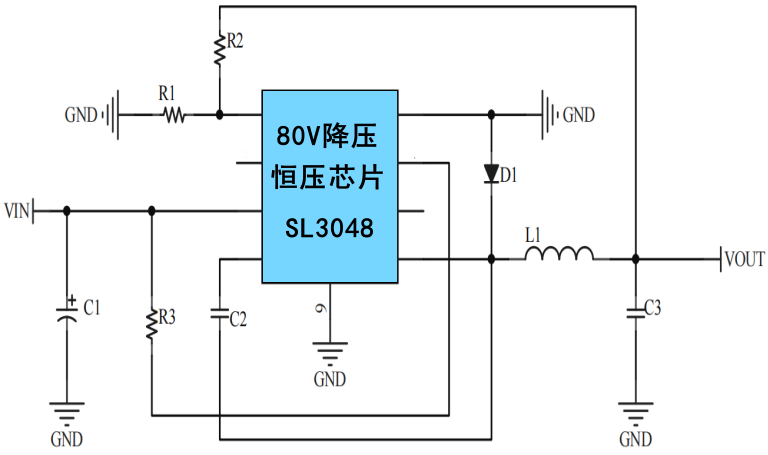

2. 三档固定电压输出，灵活匹配负载需求- 3.3V/5V/12V 精准设定：通过外部电阻网络（如 R1=10kΩ+R2=3.3kΩ 实现 12V 输出），支持 ±1.5% 输出精度。
- 单路 1.2A 峰值电流：内置 100mΩ 功率 MOSFET，在 48V 转 12V/1A 测试中，芯片温升仅 28℃（无辅助散热），满足长期高负载运行需求。
3. 高效转换与低功耗设计- 最高 93% 转换效率：450KHz 高频开关配合低 ESR 陶瓷电容，12V 输出时效率达 91%，较传统方案节能 30%。
- 智能休眠模式：空载静态电流仅 0.1μA，适用于电池供电设备的待机场景。
4. 多重防护体系，保障系统可靠性- 全周期保护机制：集成逐周期过流保护（OCP）、过热关断（OTP）、输出短路保护及欠压锁定（UVLO），响应时间＜1μs。
- 车载级稳定性：通过 - 40℃至 + 85℃高低温测试，满足 AEC-Q100 标准，可耐受电动车引擎启动时的电压尖峰（瞬态 60V）。
典型应用场景与设计方案
1. 工业自动化控制- 多模块供电：为 PLC 控制器（12V）、传感器（5V）及通信模块（3.3V）提供独立电源，避免模块间干扰。
- 设计要点：
- 电感选型：CDRH104R-470（47μH/3A）优化储能效率。
- 滤波配置：100μF/100V 电解电容 + 10μF 陶瓷电容并联，降低输入纹波。
2. 电动车载系统- 48V 电池平台适配：同时为车载信息娱乐系统（12V）、LED 车灯（5V）及智能门锁（3.3V）供电，支持电池电压波动（36-52V）下的稳定输出。
- EMI 抑制方案：输入端增加共模扼流圈（如 DLW21HN 系列），可将辐射干扰降低 12dBμV/m。
3. 智能家居中枢- 多协议网关供电：为 Wi-Fi 模块（3.3V）、Zigbee 协调器（5V）及继电器控制电路（12V）提供隔离电源，提升系统抗干扰能力。
- 热管理设计：芯片底部连接 2cm² 以上铜箔，环境温度＞40℃时建议加装铝基板。
● 1.2A输出峰值电流
● 5V至80V宽工作电压范围
● 低ESR陶瓷电容输出稳定
● 软启动
● 输出短路关断保护
● 0.1uA关机电流
● 450KHz开关频率
● ＞90%的效率
● 逐周期过流保护
● 输出电压0.81至0.95*Vin可调
● 过热关断保护
● 采用ESOP8封装
|
|
