从零开始学电子之基础篇

wb61850 · 发表于 2010-5-31 06:09:29

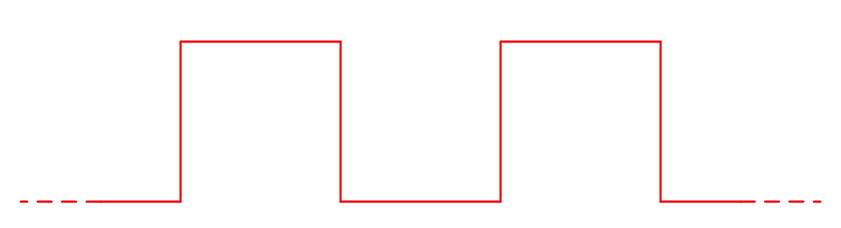

其实我们发这个波形上去，主要是为了学习一下“数字信号”，呵呵

上面的这个信号也是“数字信号”。因为它的稳态值只有两种：高电平和低电平。
发上去这个波形，是为了让大家对数字信号有个“感性认识”。

下面的内容呢，是数字信号的基础知识，也是数字电路时序的基础。

wb61850 · 发表于 2010-5-31 06:25:26

请朋友们回顾一下542~544楼的内容。因为下面的都是抽象的波形，怎样表述则是与542~544楼的内容相关的。

但是我现在声明一下：红色波形表示电压；蓝色线表示时间；黑色线是标注（注释）。

wb61850 · 发表于 2010-5-31 07:26:49

呵呵，今天就到这里，到这里吧

水平有限，错误难免，一切言行，仅供参考。

再见

wb61850 · 发表于 2010-5-31 20:48:18

女士们，先生们，同志们大家晚上好

wb61850 · 发表于 2010-5-31 20:52:52

我说明一下：
凡是进来的都是新手，当然俺也是啊，呵呵。
凡是进来的都是对基础感兴趣的朋友，当然俺也是啊，呵呵。
凡是进来的都会修理电饭锅，当然俺也是啊，呵呵。
凡是进来的都是没有文化的人，当然俺也是啊，哈哈

wb61850 · 发表于 2010-5-31 20:53:59

OK，作了以上几点说明后，我就可以放心的忽悠了，呵呵

wb61850 · 发表于 2010-5-31 21:03:32

如果大家问我为什么学单片机，我可以告诉大家，因为：
现在的电饭锅都用上了单片机。所以我要抓紧时间补充一下相关的单片机的知识和技能。

我们这里学的是最简单也是最基础的AT89C2051单片机，我们用汇编语言编程。
大家可能会问了“为什么要用汇编语言而不用C语言呢？”
我可以告诉大家，因为：俺没有学好英文。英文俺只认得A、B、C……。呵呵

当然，还有另一个重要原因。就是：“汇编语言更适合于比较简单的实时控制系统”

长话短说 · 发表于 2010-5-31 23:59:09

挤一下。

wb61850 · 发表于 2010-6-1 04:12:06

谢谢大家的捧场！

wb61850 · 发表于 2010-6-1 04:17:18

大家早晨好！
这里的“850xx”！
欢迎大家一起学习、一起进步！
OK、OY、OL！

我们不能改变世界，但是我们能改变自己！
http://www.tudou.com/programs/view/Tt6ODE1dOEo/

wb61850 · 发表于 2010-6-1 04:39:30

这是一个理想的周期脉冲电压信号

wb61850 · 发表于 2010-6-1 04:48:39

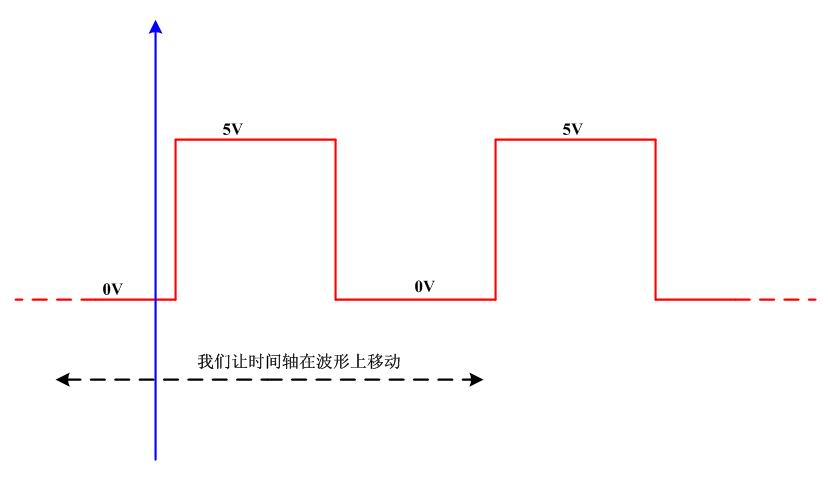

这是波形不动，时间轴（蓝色）在动时，电压的随时间的变化情况示意图。

wb61850 · 发表于 2010-6-1 04:54:10

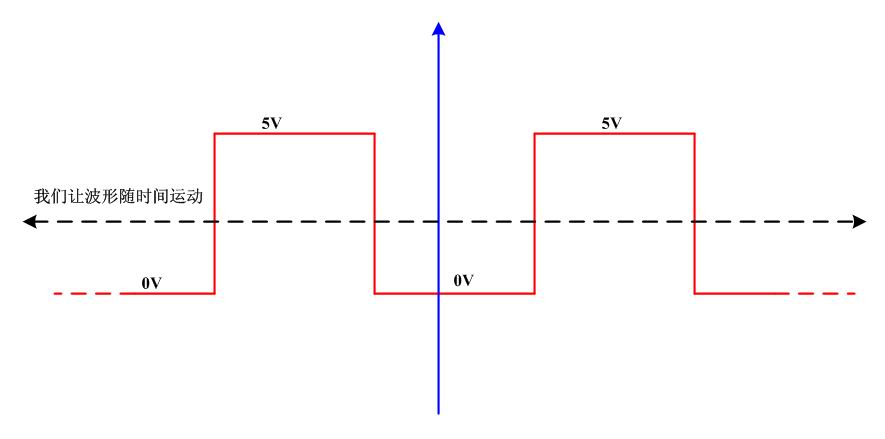

我们也可以固定时间轴，让波形运动起来。运动的速率即是信号的频率。

wb61850 · 发表于 2010-6-1 04:55:53

以上说明，运动与时间之间的依赖性、相对性。

wb61850 · 发表于 2010-6-1 05:09:33

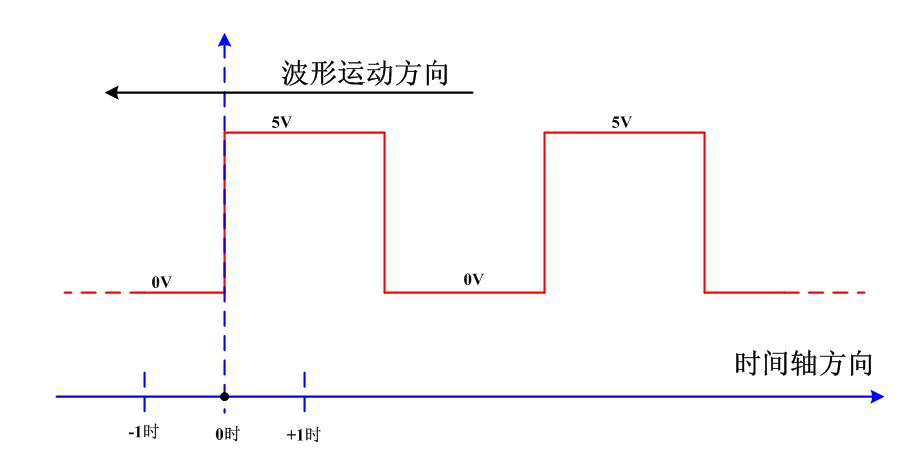

我们规定好计时0点和单位时间后，整个波形的情况。

wb61850 · 发表于 2010-6-1 05:15:31

wb61850 · 发表于 2010-6-1 05:19:09

wb61850 · 发表于 2010-6-1 05:31:31

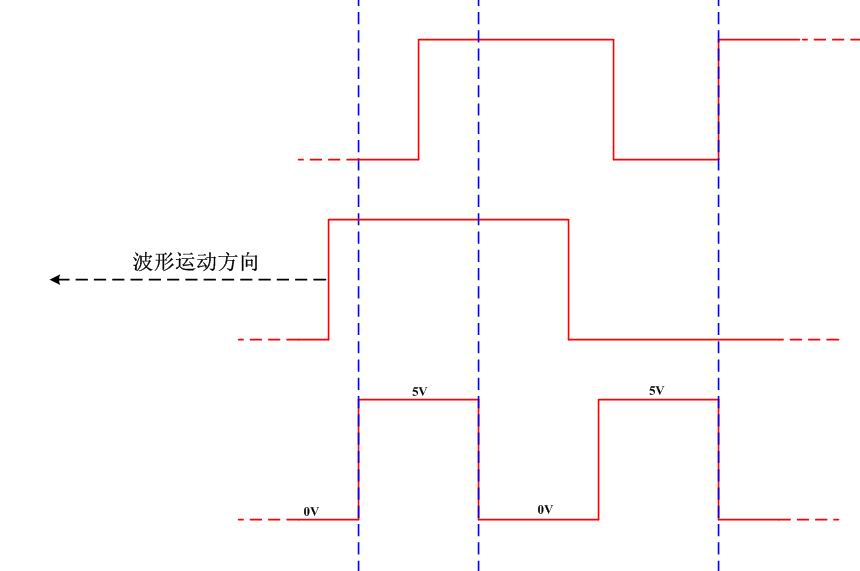

n列脉冲信号，构成了神奇而美妙的“数字世界”。

wb61850 · 发表于 2010-6-1 05:32:58

所有波形图片都是自己原创作品，希望对大家有所帮助。

wb61850 · 发表于 2010-6-1 05:44:35

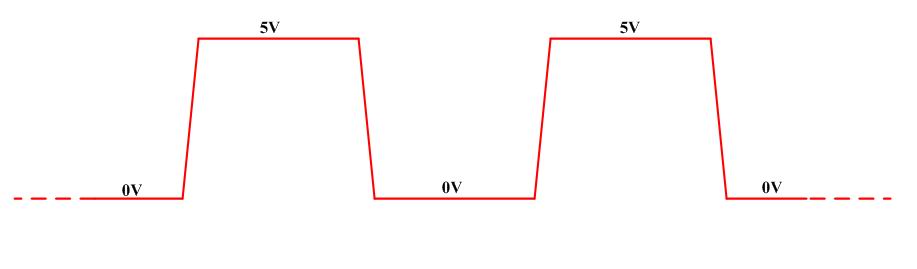

实际的脉冲信号有一定的上升时间和下降时间。
