从零开始学电子之基础篇

wb61850 · 发表于 2010-5-22 04:41:19

下面，我们准备把它一分为二，呵呵。
因为这块电路已经没有用了（对于我来说）。
暴力破解，呵呵

wb61850 · 发表于 2010-5-22 04:48:54

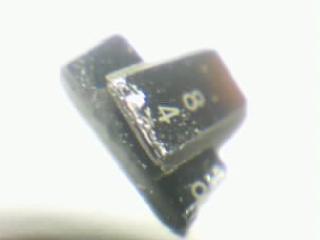

呵呵，把这块芯片（硅柱）一分为二。大家可以更加清楚的看到“硅”的真面目，呵呵

wb61850 · 发表于 2010-5-22 04:54:40

呵呵

wb61850 · 发表于 2010-5-22 04:56:01

OK，大家明确，沙子的伟大意义在于它是硅的母亲

wb61850 · 发表于 2010-5-22 04:56:48

硅的伟大意义在于——它是集成电路的父亲

wb61850 · 发表于 2010-5-22 04:57:41

也就是说——沙子是集成电路之奶奶（或爷爷）

wb61850 · 发表于 2010-5-22 04:59:28

呵呵，开什么玩笑

wb61850 · 发表于 2010-5-22 05:04:00

我们之所以强调了一下“硅”，是想让大家明确一点，就是“客观性”

wb61850 · 发表于 2010-5-22 05:08:23

这是个物质的世界

我们强调客观性，就是说“一切都是物质的”。
没有脱离物质而存在的事物，也没有事物脱离物质。
单片机也罢，FPGA也罢，XXYY也罢，都是物质的。
既然如此，一切都是客观存在的，一切都是人所作为的。

wb61850 · 发表于 2010-5-22 05:09:08

也就是说，一切都是客观存在的、可以认识的

wb61850 · 发表于 2010-5-22 05:12:24

所以才有了那句名言：“事在人为”

wb61850 · 发表于 2010-5-22 05:14:44

呵呵，扯的远了。赶紧掉头

wb61850 · 发表于 2010-5-22 05:31:01

呵呵，这是什么物质呢

这个不是硅，这是个辣椒（朝天椒）。
俺的“咖啡”

wb61850 · 发表于 2010-5-22 05:38:20

OK，下面我们说说基本原理

wb61850 · 发表于 2010-5-22 05:49:10

大家知道，数字电路的基本特点是“二值性”

什么是二值性呢？
就是只有两种取值：1或0
在电路中用电压的高或低、电流的有或无来模拟这种二值性。
大家知道，最典型的二值器件就是“开关”。
开关合上是一种状态，开关断开是另一种状态。
所有的电路都是在模拟着什么。这里的模拟不是指模拟电路，而是在模拟自然或者人的思维。
你看到的画面是现实的吗？不是，因为你看到是画面而不是现场（你亲眼所见的）。
数字电路或者称为逻辑电路的，实际上是在模拟人的逻辑思维。

wb61850 · 发表于 2010-5-22 05:52:41

基本逻辑“与”，“或”，“非”

你与我，你或我，你非我。
呵呵

wb61850 · 发表于 2010-5-22 05:54:30

基本逻辑电路：“与门”，“或门”，“非门（反相器）”

wb61850 · 发表于 2010-5-22 06:08:37

那么我们用“开关”来构成基本逻辑电路可以吗？

wb61850 · 发表于 2010-5-22 06:26:24

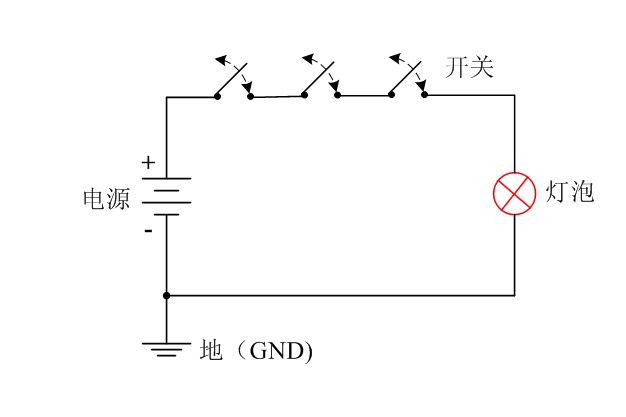

这就是我们用开关构成的“与逻辑电路”，呵呵
开关都闭合——灯泡亮；
只要有一个开关没有闭合——灯泡不亮
灯泡亮与不亮是结果，开关的状态是原因。它们之间是与逻辑的关系（正逻辑）
呵呵

wb61850 · 发表于 2010-5-22 06:37:53

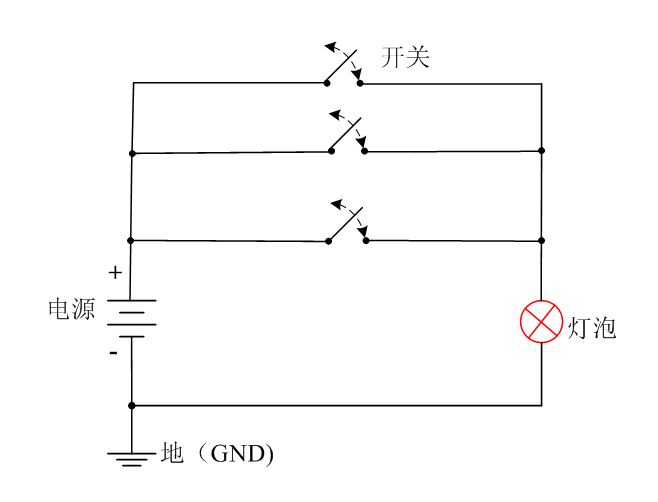

呵呵，这是用开关构成的“或逻辑电路”。
三个开关全部打开——灯泡灭；
只要有一个开关合上——灯泡亮。
