日本开发出石墨烯量产技术

发布时间:2013-1-17 10:18    发布者:eechina
关键词: 日本 , 石墨烯
日本东北大学多元物质科学研究所与昭和电工宣布,双方共同开发出了量产优质石墨烯片的技术。这意味着在利用石墨烯作为汽车的电池材料及轻量高强度结构材料方面迈出了重要一步。

石墨烯是以1个原子的厚度从作为碳材料的石墨中剥离制得的材料。除了作为晶体管等电子部件外,作为电池的材料及结构材料也备受关注。然而, 石墨烯的现有制造方法大多生产速度非常慢,而且很难实现缺陷及杂质少的优质石墨烯的量产。比如,作为化学剥离法之一的“氧化剥离法”,虽然可通过将石墨粉 末氧化末并在溶剂中剥离、然后再实施还原来获得石墨烯片,但一次处理需要花费1天以上的时间,而且还存在缺陷及杂质多的问题。

而此次开发的方法利用乙醇等有机溶剂的超临界液体来剥离石墨烯。日本东北大学教授本间格介绍说,由于不进行氧化处理,因此“几乎没有氧及氢 等杂质”。而且,此次还开发出了可连续剥离石墨烯的“流动反应器”。对于5g原料,一次剥离处理的时间仅为1小时左右。

不过,一次处理的话单层石墨烯的收获率只有10%左右。东北大学和昭和电工为了解决这一问题,还开发出了使剥离处理的工序呈循环状,并在400℃温度下反复处理的方法。这样便可提高单层石墨烯的收获率。具体而言,12次反复处理时收获率可提高至30%以上,48次反复处理时收获率可提高至80%以上。48次反复处理时,虽然每小时的处理量会下降至100mg原料左右,但生产效率仍比氧化剥离法高。

获得的石墨烯品质方面,本间教授介绍称,“经拉曼光谱D-band和G-band的检测证实,48次反复处理获得的石墨烯显示出了优良的品质”。不过,载流子迁移率未测定。而且,石墨烯的粒径也未公开。

昭和电工今后将为实现业务运作进一步验证可提高量产效率的技术。

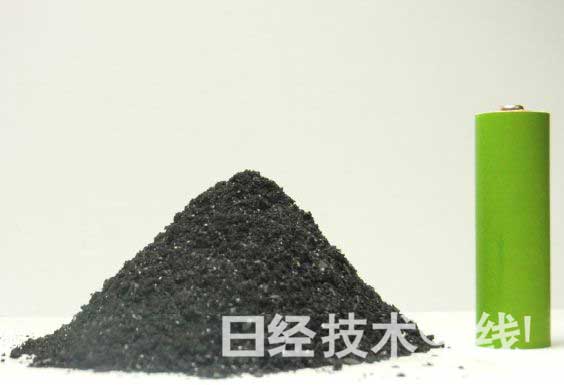

利用此次的制造工艺制造的5g石墨烯粉末(右为5号电池)

此次开发的制造工艺“超临

来源:日经技术在线


本文地址:https://www.eechina.com/thread-109212-1-1.html     【打印本页】

本站部分文章为转载或网友发布,目的在于传递和分享信息,并不代表本网赞同其观点和对其真实性负责;文章版权归原作者及原出处所有,如涉及作品内容、版权和其它问题,我们将根据著作权人的要求,第一时间更正或删除。
您需要登录后才可以发表评论 登录 | 立即注册

厂商推荐

  • Microchip视频专区
  • Dev Tool Bits——使用MPLAB® Discover浏览资源
  • Dev Tool Bits——使用条件软件断点宏来节省时间和空间
  • Dev Tool Bits——使用DVRT协议查看项目中的数据
  • Dev Tool Bits——使用MPLAB® Data Visualizer进行功率监视
  • 贸泽电子(Mouser)专区

相关视频

关于我们  -  服务条款  -  使用指南  -  站点地图  -  友情链接  -  联系我们
电子工程网 © 版权所有   京ICP备16069177号 | 京公网安备11010502021702
快速回复 返回顶部 返回列表
