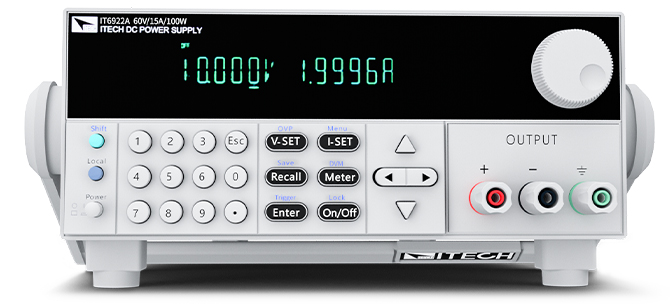

可编程电源通过硬件设计优化、闭环控制算法、环境补偿机制以及严格的校准与测试流程，确保电压和电流的输出精确度。其核心在于高精度参考源、低噪声电路设计、动态响应优化以及智能化补偿技术的结合。以下是具体实现方式及关键技术细节： 一、硬件设计：从源头保障精度1. 高精度参考电压源- 原理：
参考电压源是电源输出的基准，其稳定性直接影响输出精度。高端电源采用带温度补偿的带隙参考源（如ADR45xx系列），温度系数可低至0.5ppm/℃（百万分之一每摄氏度），确保环境温度变化时基准电压稳定。 - 应用案例：
Keysight N6700系列电源使用精密DAC（数字模拟转换器）（如AD5791，20位分辨率），将参考电压转换为高精度模拟信号，电压输出分辨率可达1μV（如0-20V范围内）。
2. 低噪声功率放大电路- 线性稳压器（LDO）：
- 用于输出级稳压，具有低输出噪声（如LT3045的噪声密度仅0.8nV/√Hz）和高电源抑制比（PSRR）（120dB@1kHz），可有效抑制输入电压波动对输出的影响。
- 应用场景：高精度传感器供电（如医疗设备中的生物电信号采集）。
- 低噪声运算放大器：
- 用于误差放大和反馈控制（如OPA2277，噪声密度1.3nV/√Hz），确保控制信号的纯净度。
3. 高精度电流采样电阻- 材料选择：
- 使用锰铜合金或低温漂薄膜电阻（如Vishay Z-Foil系列，温度系数±0.2ppm/℃），确保电流采样电阻值随温度变化极小。
- 布局优化：
- 采样电阻采用四端子接法（Kelvin连接），消除引线电阻对采样精度的影响（如采样电阻0.01Ω时，引线电阻0.1mΩ会导致1%误差）。
二、闭环控制算法：动态调整输出1. 电压控制模式（VCM）- 原理：
通过比较输出电压与设定值，调整功率管的栅极电压（或基极电流），使输出电压稳定在设定值。 - 关键技术：
- PID控制算法：
- 比例（P）、积分（I）、微分（D）参数动态调节，消除静态误差（如积分项消除负载变化引起的稳态误差）和动态超调（如微分项抑制电压过冲）。
- 示例：plaintext
| // 伪代码：PID电压控制 | | error = V_set - V_out; // 计算误差 | | P_out = Kp * error; // 比例项 | | I_out += Ki * error * dt; // 积分项（累积误差） | | D_out = Kd * (error - prev_error)/dt; // 微分项（误差变化率） | | V_gate = P_out + I_out + D_out; // 调整功率管栅极电压 |
- 数字信号处理（DSP）：
- 使用高速DSP芯片（如TI C2000系列）实现实时控制，采样频率可达100kHz以上，快速响应负载突变（如从空载到满载切换时，电压恢复时间<50μs）。
2. 电流控制模式（CCM）- 原理：
通过采样电感电流（或输出电流），与设定电流值比较，调整功率管开关频率或占空比，实现恒流输出。 - 关键技术：
- 峰值电流模式控制：
- 采样电感电流峰值与设定值比较，动态调整开关频率（如Buck电路中，电感电流峰值=设定电流时，关闭开关管）。
- 优势：天然具备过流保护功能，响应速度快（<1μs）。
- 平均电流模式控制：
- 采样输出电流平均值与设定值比较，消除峰值电流模式中的次谐波振荡（如用于LED驱动电源，确保电流纹波<1%）。
三、环境补偿：消除外部干扰1. 温度补偿- 原理：
电子元件参数（如电阻值、晶体管增益）随温度变化，导致输出偏移。通过温度传感器（如NTC热敏电阻）实时监测环境温度，调整控制参数或参考电压，抵消温度影响。 - 应用案例：
- 参考电压补偿：plaintext
| // 伪代码：温度补偿参考电压 | | T_actual = Read_NTC(); // 读取实际温度 | | V_ref_comp = V_ref_nominal * (1 + α * (T_actual - T_nominal)); // α为温度系数 |
- 电阻值补偿：
- 在采样电阻附近放置温度补偿电阻网络，使总电阻值随温度变化趋近于零。
2. 负载补偿- 原理：
输出线缆电阻和接触电阻会导致实际负载电压低于电源输出电压（如线缆电阻0.1Ω，负载电流1A时，压降0.1V）。通过远程补偿（Remote Sense）功能，直接采样负载两端电压，消除线损影响。 - 应用案例：
- 四线制连接：
- 电源输出端提供两路线（Force+和Force-）传输电流，另两路线（Sense+和Sense-）采样负载电压（如Chroma 62000P系列支持远程补偿距离≤5米）。
- 自动补偿算法：plaintext
| // 伪代码：负载补偿 | | V_load = Read_Sense(); // 采样负载电压 | | V_out_adj = V_set + (V_set - V_load) * K_comp; // K_comp为补偿系数 |
四、校准与测试：确保出厂精度1. 工厂校准流程- 校准设备：
- 使用六位半数字万用表（如Keysight 34465A，电压测量精度±(0.002%+0.0005%)）和高精度电子负载（如Chroma 6310A，电流测量精度±0.02%+0.02%FS）进行交叉验证。
- 校准步骤：
- 零点校准：输出短路，调整ADC偏移量使测量值为0V/0A。
- 满量程校准：输出满量程电压/电流（如20V/5A），调整ADC增益使测量值与标准设备一致。
- 线性度校准：在0%、25%、50%、75%、100%量程点进行多点校准，拟合输出特性曲线。
2. 用户自校准功能- 原理：
用户可通过标准源（如Fluke 732B直流参考源）对电源进行现场校准，消除长期使用后的元件老化误差。 - 操作流程：
- 连接标准源至电源输出端。
- 在电源菜单中选择“自校准”模式，输入标准源值（如10.0000V）。
- 电源自动调整内部参数，使输出与标准值一致。
五、典型精度指标与测试方法1. 关键精度指标
指标 定义 典型值（高端电源）
电压精度 输出电压与设定值的偏差（含负载调整率、线性调整率） ±(0.01%+1mV)（0-20V范围）
电流精度 输出电流与设定值的偏差（含负载调整率） ±(0.02%+1mA)（0-5A范围）
纹波与噪声（RMS） 输出电压/电流的交流分量有效值（20MHz带宽内） <1mV（电压）/ <1mA（电流）
温度系数 环境温度每变化1℃时，输出电压/电流的漂移量 ±50ppm/℃（电压）/ ±100ppm/℃（电流）
2. 测试方法电压精度=Vset∣Vout−Vset∣×100%
- 动态响应测试：
- 设置电源输出电压为12V，电子负载初始电流为0.1A。
- 触发电子负载在10μs内切换至2A，用示波器（如Keysight DSOX1204G）捕获电源输出电压波形。
- 测量电压跌落（如从12V降至11.95V）和恢复时间（如从跌落至恢复至12V±0.1%的时间）。
六、实际应用案例：半导体器件测试测试需求为MOSFET提供精确的栅极驱动电压（Vgs=10V±0.1V）和漏极电流（Id=1A±1mA），同时抑制开关噪声（<5mVpp）。 电源配置- 型号：Keysight N6782A（双通道，电压精度±(0.01%+500μV)，电流精度±(0.02%+500μA)）。
- 关键设置：
- 启用远程补偿功能，消除测试线缆压降（线缆电阻0.05Ω，1A时压降50mV）。
- 设置电压控制模式，PID参数为P=0.5、I=0.1、D=0.01（通过自动调谐功能优化）。
- 启用低噪声滤波器（带宽10kHz），抑制开关噪声。
测试结果- 电压精度：实际输出10.001V（偏差+0.01%），满足±0.1V要求。
- 电流精度：实际输出1.0005A（偏差+0.05%），满足±1mA要求。
- 噪声抑制：输出电压纹波<3mVpp（示波器20MHz带宽测量），优于<5mVpp指标。
|
