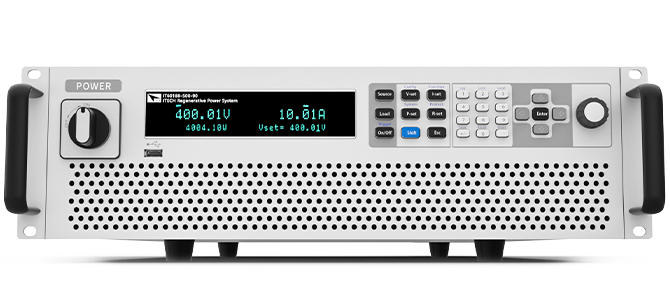

可编程电源长期过载会引发元件失效、性能下降、安全隐患等多维度问题，直接影响设备寿命和系统稳定性。以下是具体影响及分析：
一、元件级损坏1. 功率器件（如MOSFET、IGBT）- 过热烧毁：
- 过载时电流超过额定值，功率器件的导通损耗（Ploss=I2R）呈平方级增长。例如，5A额定MOSFET在10A过载时，损耗增加4倍（102/52=4），导致结温超过150℃（典型失效温度），引发硅材料熔化或键合线断裂。
- 热应力疲劳：
- 反复过载导致热循环（如从25℃升至125℃再冷却），加速焊料层裂纹扩展，最终引发开路故障。
2. 电解电容- 寿命急剧缩短：
- 电容寿命遵循阿伦尼乌斯模型，温度每升高10℃，寿命减半。例如，105℃额定电容在120℃下寿命从2000小时降至500小时。长期过载导致电容内部电解液挥发、等效串联电阻（ESR）增大，最终失效。
- 爆浆风险：
- 过载时纹波电流增大，电容内部温升超过极限，可能引发电解液汽化膨胀，导致外壳破裂。
3. 变压器- 磁饱和与过热：
- 过载导致磁芯磁通密度超过饱和点（如从0.3T升至0.5T），励磁电流急剧增加，引发铜损和铁损同步上升。例如，磁芯损耗可能从10W增至50W，导致绕组绝缘层碳化。
- 匝间短路：
- 高温加速绝缘漆老化，相邻绕组间绝缘击穿，形成短路环路，进一步加剧过热。
二、性能与可靠性下降1. 输出精度降低- 稳压电路失效：
- 过载导致反馈环路中的运放或参考电压源偏移，输出电压波动增大。例如，±0.1%精度电源可能因过载漂移至±5%，无法满足精密测试需求。
- 动态响应变差：
- 补偿网络参数因元件老化改变，负载突变时输出过冲或下冲幅度增加（如从±50mV增至±200mV），影响负载稳定性。
2. 保护功能误触发或失效- OCP/OVP阈值漂移：
- 过载引发元件参数变化（如采样电阻阻值变化），导致保护阈值偏离设定值。例如，OCP从6A漂移至4A，正常负载下频繁误保护。
- 热保护失效：
- 温度传感器因过热损坏，电源无法在结温超限时切断输出，最终引发灾难性故障。
3. 电磁兼容性（EMC）恶化- 传导与辐射干扰增加：
- 过载导致开关频率偏移或占空比失真，产生更多高频谐波。例如，开关频率从100kHz偏移至120kHz，可能超出EMI滤波器抑制范围，干扰周边设备。
三、安全隐患1. 火灾风险- 局部过热引燃：
- 元件过热可能点燃附近可燃物（如PCB上的助焊剂残留、绝缘胶带）。例如，MOSFET外壳温度达200℃时，可引燃距其5mm的聚酰亚胺胶带。
- 电解液泄漏助燃：
- 电容爆浆后，电解液（含有机溶剂）流淌至高温元件表面，加剧火势蔓延。
2. 电击风险- 绝缘失效：
- 变压器或输出端子绝缘层因过热碳化，导致漏电流超标（如从0.5mA增至5mA），危及操作人员安全。
- 外壳带电：
- 接地线因过载熔断，电源外壳可能带电，形成触电隐患。
四、典型案例分析
场景 过载情况 失效模式 后果
实验室测试设备 连续输出120%额定电流（6A） MOSFET结温160℃持续2小时 MOSFET炸裂，PCB碳化，设备报废
周期性过载（8A/5A交替） 电解电容ESR从0.1Ω升至1Ω 输出纹波增大至200mV，产品良率下降
通信基站备用电源 长期过载（7A/5A） 变压器绕组短路 基站断电，通信中断，经济损失超百万
五、预防与应对措施- 设计层面：
- 降额使用：实际负载电流不超过额定值的80%（如5A电源限用4A）。
- 冗余设计：采用N+1电源模块并联，分担过载风险。
- 监控与保护：
- 安装温度传感器和电流传感器，实时监测关键参数。
- 设置多级保护（如软启动、限流、OCP、OTP），分级响应过载。
- 维护策略：
- 每季度检查功率器件温度（红外热成像仪）和电容ESR（LCR表）。
- 建立元件寿命模型，提前更换高风险元件（如电解电容每2年更换）。
六、总结- 核心结论：
- 长期过载会引发元件级失效→性能下降→安全隐患的连锁反应，必须通过设计降额、实时监控和预防性维护规避风险。
- 关键数据：
- 功率器件损耗随电流平方增长，电容寿命随温度指数衰减，变压器磁芯损耗随磁通密度3次方上升。
- 行动建议：
- 立即检查电源负载率，确保不超过额定值的90%；
- 对已长期过载的电源，需全面检测元件参数，必要时更换关键元件。
通过系统性管理过载风险，可显著提升可编程电源的可靠性和使用寿命。
|
