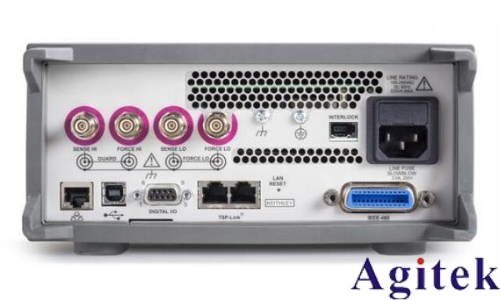

纳米级材料因具有独特的物理、化学性质，在半导体、新能源、生物医学等领域展现出巨大的应用潜力。然而，其微小尺度和特殊电学特性，对测试设备和方法提出了严苛要求。Keithley 2450 数字源表凭借高精度、低噪声以及强大的可编程能力，成为纳米级材料测试的理想工具。掌握其测试技巧，能够有效提升测试数据的准确性与可靠性。 测试前的环境与设备准备 纳米级材料的电学性能极其敏感，极易受到外界环境干扰。因此，搭建一个低噪声、温度和湿度稳定的测试环境至关重要。测试实验室应配备良好的电磁屏蔽装置，如使用屏蔽网、屏蔽箱，以减少外界电磁信号对测试的影响；同时，将温湿度控制在适宜范围，一般温度保持在 23℃±2℃，相对湿度控制在 40% - 60% ，避免因温湿度波动导致材料性能发生变化。 在设备连接方面，选择低噪声、低电阻的测试线缆，如同轴电缆或三轴电缆，并确保连接紧密，防止接触不良产生额外噪声。对于 Keithley 2450 数字源表本身，需进行定期校准，尤其是电流和电压的输出与测量精度校准，可使用高精度的标准电阻、电压源等设备进行校准，确保仪器处于最佳工作状态。此外，合理设置数字源表的参数，根据纳米材料的预期电学特性，预估所需的电压、电流范围，提前设置好源表的输出量程和测量量程，避免因量程设置不当导致测量误差或设备损坏。 电学性能测试技巧 伏安特性曲线测量 测量纳米级材料的伏安特性曲线是了解其电学性能的基础。在测试时，采用四线测量法可有效减少导线电阻和接触电阻带来的误差。将 Keithley 2450 数字源表的电流输出端和电压测量端分别通过独立的导线连接到纳米材料样品上，其中两根线用于提供电流，另外两根线用于精确测量样品两端的电压。在设置扫描参数时，应根据材料特性选择合适的扫描速度和步长。对于一些对电流敏感的纳米材料，如纳米半导体材料，扫描速度不宜过快，避免因瞬间电流过大对材料造成损伤；步长设置要足够小，以获取更详细的伏安特性曲线，一般可设置电压扫描步长为毫伏级，电流扫描步长为微安级甚至纳安级 。 低电流测量 纳米级材料的电流通常非常微弱，可能低至皮安级甚至飞安级，此时低电流测量的准确性尤为关键。Keithley 2450 数字源表具备卓越的低电流测量能力，但在实际操作中仍需采取一些技巧。开启源表的零电流校准功能，在不连接样品的情况下，进行零电流校准，消除仪器自身的偏置电流影响；选择合适的积分时间，较长的积分时间可以降低噪声对测量结果的干扰，但会增加测量时间，一般可根据噪声水平和测量精度要求，将积分时间设置在 1 - 10PLC（电源周期） 。同时，关闭不必要的功能模块，如在仅进行电流测量时，关闭电压输出功能，减少仪器内部电路产生的噪声干扰。 对于纳米级电容和电阻的测量，合理设置数字源表的测量模式和参数是关键。在测量电容时，可采用电压 - 电荷法，通过向纳米电容施加一系列已知电压，测量对应的电荷积累量，从而计算出电容值。设置源表的输出电压和测量时间，确保电容能够充分充电和放电。在测量电阻时，除了四线测量法外，还需注意源表的输出电流大小，避免过大的电流导致纳米电阻发热，影响测量结果的准确性。对于低阻值的纳米电阻，可适当降低输出电流；对于高阻值的纳米电阻，则要确保输出电流能够产生可测量的电压降 。 数据处理与分析技巧 在获取测试数据后，科学的数据处理与分析能够挖掘出更多有价值的信息。首先，对原始数据进行滤波处理，去除因噪声产生的异常数据点，可采用平滑滤波、中值滤波等方法。然后，绘制清晰、准确的图表，如伏安特性曲线、电流 - 时间曲线等，直观展示纳米材料的电学性能变化趋势。在分析数据时，结合理论模型和已有研究成果，深入探讨纳米材料的电学特性与结构、成分之间的关系，为材料的优化和应用提供理论依据。此外，多次重复测试，计算数据的平均值和标准差，评估测试结果的重复性和可靠性，确保数据的科学性 。 通过掌握上述 Keithley 2450 数字源表在纳米级材料测试中的技巧，能够更精准地探究纳米材料的电学性能，为纳米材料领域的研究和发展提供有力支持。
|
