在当今电子设备日益小型化、高效化的趋势下,电源管理芯片的性能和尺寸成为设计工程师最关注的焦点之一。但真的如他们所说“效率和尺寸就像鱼与熊掌,难以兼得”?汤诚最新推出的TCS4513D同步降压DC-DC转换器,用一枚仅有SOT23-6封装的芯片,彻底打破了这一“魔咒”!TCS4513D以其卓越的性能参数和紧凑的封装尺寸,为分布式电源系统、网络设备、 FPGA/ DSP供电等应用提供了理想的解决方案。它是如何做到的?让我们一探究竟!
[color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]TCS4513D[color=rgba(0, 0, 0, 0.9)]的核心技术优 [color=rgba(0, 0, 0, 0.9)]势
最高效率可达95% 轻载下的PFM 开关频率600kHz 内部软启动 输入欠压锁定 电流失控保护 输出短路保护 热保护 SOT23-6封装

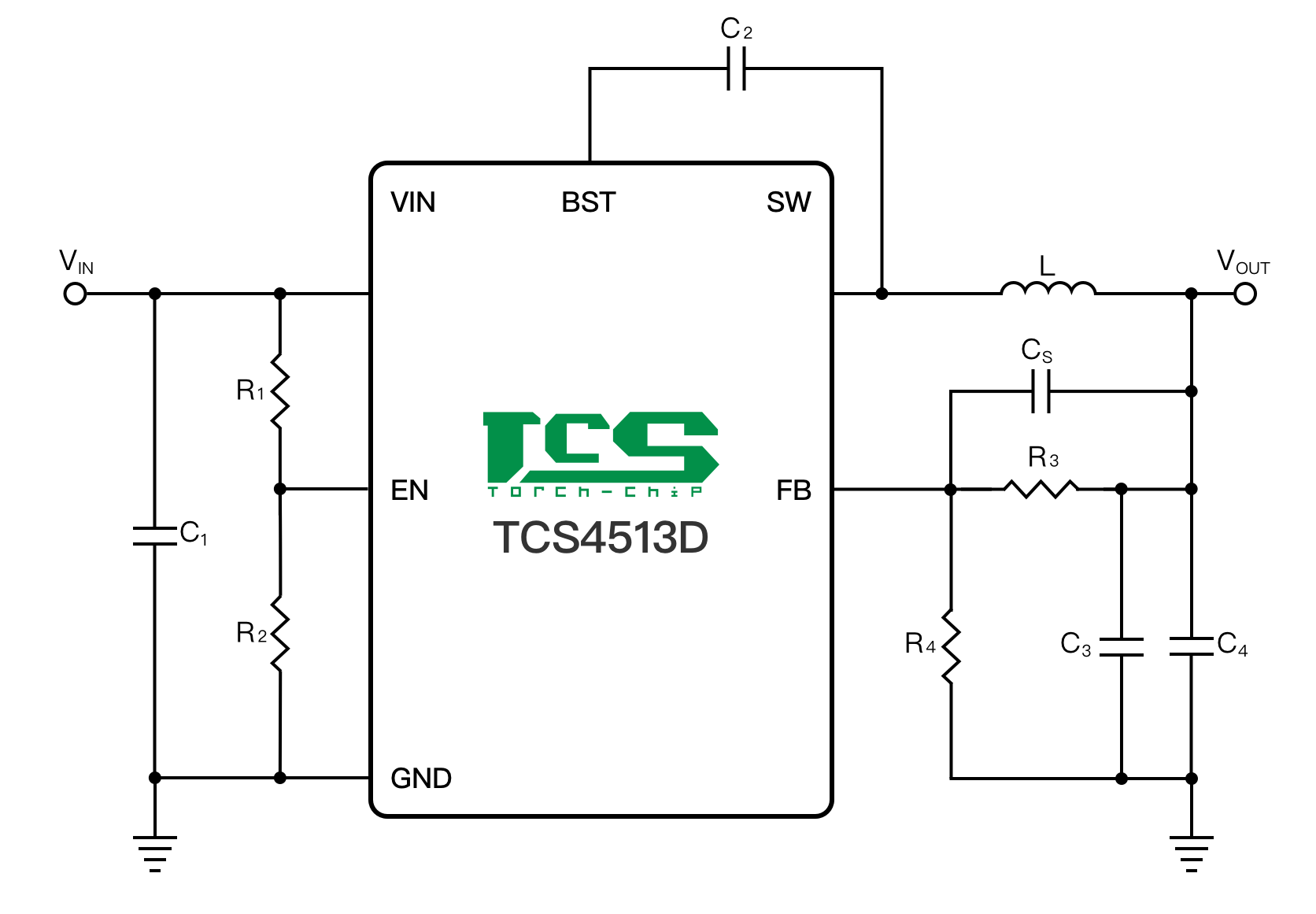

[color=rgba(0, 0, 0, 0.9)]典型应用场景
分布式电力系统 网络系统 FPGA、DSP、ASIC电源 绿色电子产品/电器 笔记本电脑
[color=rgba(0, 0, 0, 0.9)]设计指南与选型建议
电感器用于向输出负载提供恒定电流,其值决定了纹波电流,而纹波电流会影响效率和输出电压的纹波。纹波电流通常允许为最大开关电流限制的40%,因此电感值可通过以下公式计算:
其中,VIN表示输入电压,VOUT表示输出电压,fS表示开关频率,△IL表示电感纹波电流的峰峰值。
需要一个自举电容器为顶部开关驱动器提供电压。建议在BST引脚和SW引脚之间连接一个0.1μF低ESR陶瓷电容器。
为了最小化噪声问题和获得最佳操作性能,PCB最好遵循以下指南。 1. 将输入去耦电容器放置在TCS4513D (VIN引脚和尽可能采用PGND(地线)来消除输入引脚处的噪声。输入电容与地线形成的回路区域应尽量减小。 2. 将反馈迹线置于离电感器和噪声电源迹线尽可能远的位置。 3. PCB板上的地平面应尽可能大,以达到更好的散热效果。 4. 保持切换节点SW短,以防止电容耦合过大。 5. 将VIN、VOUT和地总线连接尽可能宽。这样可以减少转换器输入或输出路径上的任何电 压降,并最大限度提高效。
[color=rgba(0, 0, 0, 0.9)]为什么选择[color=rgba(0, 0, 0, 0.9)]TCS4513D?
TCS4513D凭借高效同步降压架构、宽输入电压范围及多重保护机制,成为符合工业、能效及绿色电子(RoHS)标准的标杆产品,是以下应用的理想选择: ✅ 高功率密度设计:SOT23-6超小封装,支持18V/3A输出,节省70% PCB空间。 ✅ 宽输入电压应用:4.5V~18V输入范围,适配5V USB、12V适配器及工业电源。 ✅ 高效节能场景:95%峰值效率,PFM轻载优化,满足绿色电子/笔记本需求。 ✅ 高可靠性系统:短路保护+热关断+UVLO,-40℃~125℃全温稳定运行。 ✅ 快速动态响应:600kHz开关频率+可选前馈电容,完美匹配FPGA/DSP供电。 选TCS4513D,就是选择效率、可靠性与极简设计的终极平衡!
