85V72V60V48V24V降压12V9V5A 支持爆闪/高低亮-PWM-模拟调光H5031恒流车灯芯片
发布时间：2025-6-19 09:20
发布者：惠海IC
关键词：
车灯芯片
|

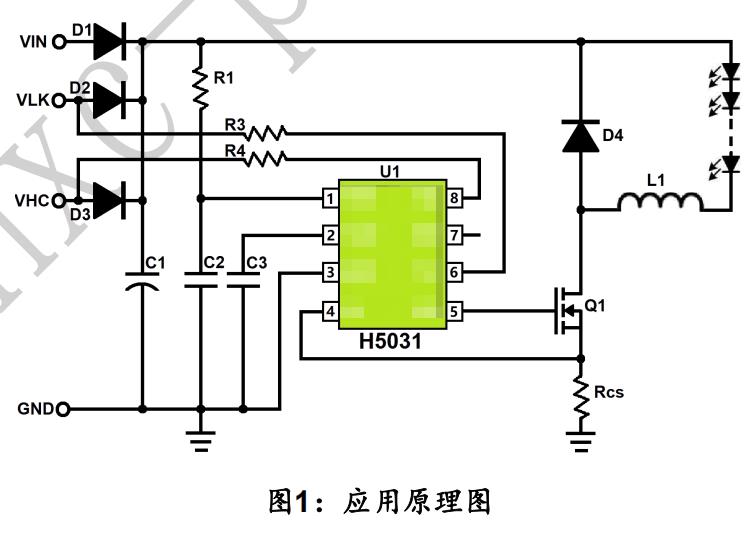

H5031 是一款由惠海半导体推出的外置功率 MOS 管的高效率、高精度开关降压型大功率 LED 恒流驱动芯片。以下是其详细介绍： 封装形式：采用 SOP - 8 封装。 输入输出特性： 宽输入电压范围：输入电压范围为 3.6V - 85V，能适应多种不同的电源电压环境。 大电流输出能力：输出电流可达 5A，可满足一些对功率要求较高的 LED 驱动等应用场景。 输出电压可调：输出电压范围可调且≥3.3V，可根据具体应用需求通过外部电路进行灵活设置。 功能特点： 多种调光方式：支持 PWM 调光和线性调光两种调光功能，通过给 DIM 脚提供 PWM 信号或 1.1V - 3.2V 模拟信号，就可以进行相应的调光方式设置。还支持强制爆闪模式，给 FLK 脚施加高电平可实现爆闪功能；支持高低亮控制模式，通过 HC 脚设置，HC 接高电平为高亮模式，HC 脚接低电平为 25% 输出电流的低亮模式。 关断时间可调：采用固定关断时间的峰值电流控制方式，关断时间可通过外部电容进行调节，工作频率可达 1MHz，并且可根据用户需求而改变。 多重保护机制：内部集成了 VDD 稳压管以及智能过温保护功能。当芯片内部温度达到设定值时，会自动调低输出电流，防止过热损坏，大大提高了系统的可靠性。 典型应用领域：适用于自行车、电动车、摩托车等车灯应用，以及强光手电、警示灯、LED 射灯、大功率 LED 照明和 LED 背光驱动等领域。
|
