SL6129A DC35V 1.2A高调光比LED驱动 替代SN3350 SOT89-5封装

小郑

概述
  SL6129A是一款连续电感电流导通模
式的降压型LED 恒流驱动器，用于驱动一
个或多个LED 灯串。SL6129A工作电压从
5.0v 到35v，提供可调的输出电流，最大
输出电流可达到1.2A。根据不同的输入电压
和外部器件， SL6129A可以驱动供高达数
十瓦的LED。
  SL6129A内置功率开关，采用高端电
流检测电路，以及兼容PWM 和模拟调光
的调光脚DIM。当DIM 脚电压低于0.3v
时输出关断，进入待机状态。
  SL6129A内置过温保护电路，当芯片
达到过温保护点进入过温保护模式，输出
电流逐渐下降以提高系统可靠性。
  SL6129A采用SOT89-5/SOT23-5 封装。

特点
  SOT89-5 最大输出电流：1.2A
  SOT23-5 最大输出电流：0.5A
  高效率：96%
  最高工作频率：1MHz
  电流精度：±3%
  宽输入电压：5.0V~35V
  智能过温保护
  内置LED开路保护

应用领域
  LED 备用灯，信号灯
  低压LED 射灯代替卤素灯
  汽车照明

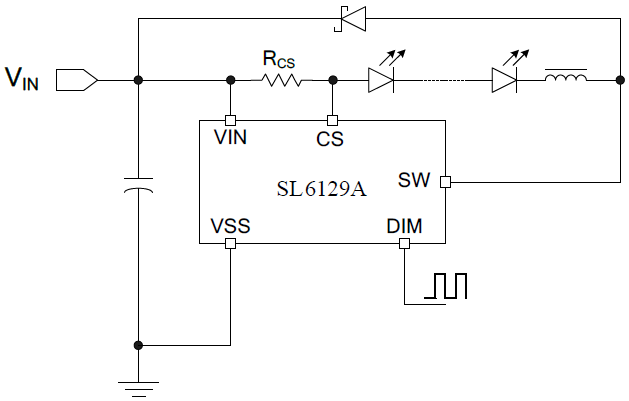

电路图
