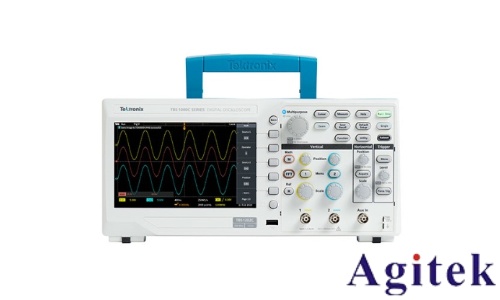

示波器作为电子工程师的“眼睛”，在信号调试、故障诊断和性能分析中扮演着关键角色。泰克TBS1052C示波器凭借其高精度、多功能和易用性，成为众多领域的必备工具。本文将深入讲解从基础波形捕获到FFT频谱分析的实战操作步骤，帮助用户快速掌握核心技能，提升信号分析效率。 一、基础波形捕获：从连接到显示优化 1. 信号接入与探头设置 将示波器探头与待测 电路连接，确保探头接地线正确接地，信号线接触待测信号点。 根据信号特性选择探头比例（如×10或×1），避免信号过载或分辨率不足。例如，测量高压信号时应选用高衰减比的探头。 设置探头耦合方式：DC耦合适用于观察包含直流成分的复杂信号，AC耦合则滤除直流分量，便于分析交流部分。 2. 垂直与水平参数调整 垂直档位调节：通过旋钮或菜单调整波形幅度显示范围，使信号在屏幕中央完整显示（避免波形溢出或压缩）。 水平时基设置：调整时间/格（s/div）参数，确保波形周期在屏幕上有足够的展示区域。例如，观察低频信号时可增大时基，高频信号则需缩短时基。 3. 触发模式与稳定性优化 触发类型选择：默认使用边沿触发（Edge），适用于周期性信号；对于脉冲信号可选脉宽触发（Width），复杂信号可用视频触发（Video）。 触发参数微调：调整触发电平（Level）和触发斜率（上升/下降沿），确保波形稳定触发。若信号噪声较大，可适当提高触发灵敏度。 外部触发功能：多通道分析时，利用外部触发源实现同步显示，避免相位偏移。 二、波形参数测量与数据分析 1. 基本参数自动测量 利用示波器的自动测量功能（AutoMeasure），一键获取频率、峰峰值、平均值等参数。例如，测量电源纹波时可直接读取峰峰值评估噪声水平。 光标手动测量：通过移动水平或垂直光标，精准定位波形的特定点（如上升沿时间、过冲幅度），适用于复杂信号的细节分析。 2. 高级参数评估技巧 噪声分析：放大垂直刻度观察波形随机波动，结合示波器的RMS测量功能计算噪声均方根值。 抖动测量：利用光标标记信号边沿，统计时间偏差（如周期抖动、相位抖动），评估时序稳定性。 波形统计：启用示波器的“最大值/最小值”功能，分析信号长期变化趋势。 三、FFT频谱分析实战：从设置到结果解读 1. 频谱分析基础原理 频谱分析将时域信号转换为频域表示，揭示信号的频率成分及谐波分布。泰克TBS1052C支持快速傅里叶变换（FFT），适用于周期性、稳态信号分析。 2. 频谱设置关键步骤 窗口函数选择：根据信号类型调整窗口类型（如Hanning窗减少频谱泄漏，Blackman窗抑制旁瓣）。例如，分析电机驱动信号时优先选择Hanning窗。 采样率与记录长度：遵循奈奎斯特采样定理（采样率≥信号最高频率×2），并调整记录长度优化频率分辨率（Δf = Fs / N）。 垂直标度切换：选择“dBV RMS”显示相对强度，便于对比不同频率成分；线性标度用于观察绝对幅度。 3. 频谱参数测量与优化 光标定位峰值：使用频谱光标测量特定频率的幅度，如识别电源纹波的基频与谐波分量。 平均功能降噪：对微弱信号启用多次平均（如20次），提升信噪比，但需权衡测量速度。 频率范围缩放：通过旋钮或输入框调整频谱显示范围，聚焦目标频段（如EMI测试中的特定频带）。 四、实战案例分析：典型信号与故障诊断 1. 正弦信号频谱验证 输入1kHz、1Vpp正弦波，设置Hanning窗与适当采样率。观察频谱图中单一峰值是否位于1kHz，验证无谐波失真。 若出现额外峰值，可能源于信号源失真或探头干扰，需检查连接或更换探头。 2. 方波频谱与谐波分析 输入5kHz方波，频谱应呈现基波及奇次谐波（如15kHz、25kHz等）。调整窗口类型（如矩形窗）观察频谱泄漏现象，对比Hanning窗的平滑效果。 通过谐波幅度计算信号完整性指标（如THD总谐波失真）。 3. 电源噪声干扰诊断 测量开关电源输出纹波时，启用20次平均与Blackman窗，定位50Hz/60Hz工频干扰及高频开关噪声。结合时域波形分析噪声来源（如MOSFET开关震荡）。 若发现异常高频成分，可能需要优化滤波电路或调整开关频率。 五、高级技巧与注意事项 1. 时频域联动分析 利用示波器的“Zoom”功能在时域波形中选择感兴趣区域，自动更新频谱显示对应频段。 结合“瀑布图”（Waterfall）观察信号频谱随时间的变化，适用于瞬态信号分析。 2. 参数校准与维护 定期使用校准信号源检查示波器垂直精度、时基误差，确保测量可靠性。 避免长时间输入过载信号，防止探头和输入通道损坏。 3. 数据存储与导出 将波形数据保存至U盘或通过LAN接口远程传输，支持MATLAB等软件进一步分析。 生成PDF报告记录测量参数与频谱截图，便于文档归档。 泰克TBS1052C示波器通过灵活的设置与强大的分析功能，为用户提供了从时域到频域的全链路信号洞察。无论是基础波形调试、电源质量评估，还是复杂通信协议的频谱合规测试，掌握其核心操作与实战技巧，将显著提升工程师的故障定位与优化能力。随着电子系统复杂度增加，示波器的频谱分析功能将成为解决信号完整性、电磁兼容性问题的核心工具，持续为技术创新赋能。
|
