DP-25差分探头的介绍与注意事项

Piintech品致

DP-25 差分探头提供一个安全的绝缘仪器给示波器使用，它可以转换由高输入的差动电压（≦1400Vp-p）进入一个低电压（≦7.0V），并且显示波形在示波器上，使用频率高达25MHz ,非常适合大电力测试、研发使用。差分探头输出标本是设计在操作示波器1MΩ的输入阻抗的相对衰减量，当使用50Ω匹配器时衰减量刚好为2倍量
DP-25面板介绍操作步骤
将附件BP-356N与BP-256N（或BP-276N）接起来后插入DP-25的输入端，并将BP-256N（或BP-276N）与测量物接触。
 将BP-250与DP-25的输出端连接，并与示波器连结。
 如有需要先调整示波器上的垂直开关。
 将示波器上的衰减率及垂直开关调整到一致的位置，如下表。
 注意：电源必须打开

【注意】 1.实际的垂直偏向是等于衰减乘上示波器上所选择的垂直偏向, 如果是使用PL-50(50Ω负载器)时, 实际偏向值 x2 (等于2倍量)。例如:差分探头是 x 200, 示波器的垂直偏向在 0.5, 其实际的垂直偏向为: 200 x 0.5 = 100 V/div示波器输入的负载是50Ω, 偏向就为200 V/div 2.差分探头BNC输出线连接示波器或者其它设备时，确保BNC端子可靠接地。

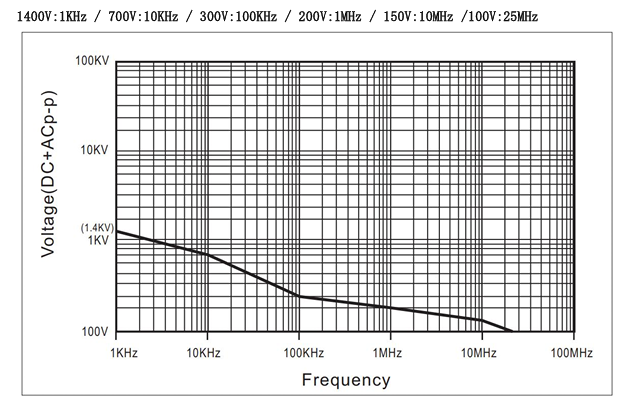

耐压属性参数图
