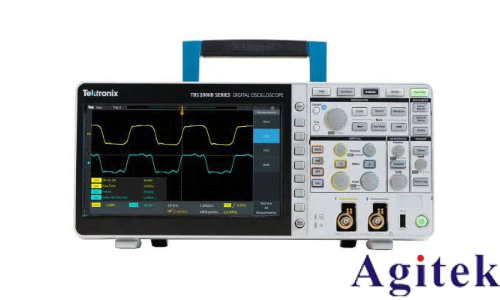

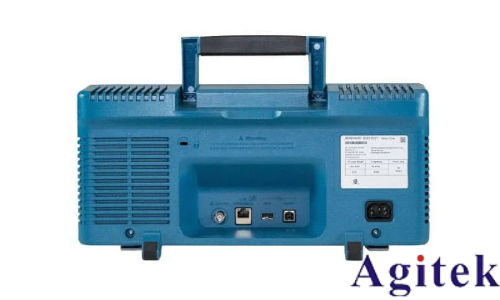

泰克TBS2000B系列数字存储示波器凭借其9英寸WVGA显示屏、2GS/s采样率及5Mpts存储深度，成为电子工程师调试复杂信号的理想工具。其中，通道数量的选择直接影响测试效率与成本效益。本文将从技术参数、应用场景及典型案例三方面，系统解析2通道与4通道型号的差异化价值。 一、通道数量核心参数对比 1. 基础配置差异 2通道型号（如TBS2072B/TBS2102B/TBS2202B）： 带宽覆盖70MHz-200MHz 采样率全通道2GS/s（半通道时可达1GS/s） 典型应用：单端信号分析、基础时序测量 4通道型号（如TBS2074B/TBS2104B/TBS2204B）： 带宽与采样率与2通道型号一致 额外支持2组独立信号采集 2. 关键性能指标
二、通道数量选择决策框架 1. 基础测试场景（推荐2通道） 电源完整性测试： 配置方案：通道1接输出端（TPP0200 200MHz无源探头），通道2接驱动信号（TCP0030A 120MHz电流探头） 优势：成本降低30%，满足基础时序关联分析 典型需求：分析时钟信号与数据信号时序 配置方案：通道1接时钟（P7500 500MHz有源探头），通道2接数据（P7350 350MHz差分探头） 优势：避免4通道型号的通道闲置浪费 2. 复杂系统测试（推荐4通道） 差分信号分析： 配置方案： 通道1/2接CAN_H/CAN_L（TDP0500 500MHz差分探头） 通道3接电源噪声（TPP0100 100MHz无源探头） 通道4接辐射干扰（HDP0200 200MHz高压探头） 优势：单次触发捕获完整信号链，避免多次测试的相位误差 多总线协议解码： 典型需求：同步分析I2C（时钟+数据）、SPI（SCK+MOSI+MISO） 配置方案： 通道1/2接I2C总线 通道3/4/5（需选配16通道逻辑分析仪）接SPI总线 优势：通过逻辑触发功能实现多协议关联分析 三、典型应用案例解析 测试目标：分析12V/1A开关电源的输出纹波与开关管驱动波形
配置方案： 通道1：TPP0200探头测量输出纹波（衰减比10:1，带宽200MHz） 通道2：TCP0030A电流探头测量开关管电流（量程30A，带宽120MHz） 触发设置：边沿触发，阈值设为5V
测试结果： 输出纹波峰峰值8mV（通道1） 开关管导通时间230ns（通道2） 通过光标测量功能验证开关频率与纹波频率的整数倍关系 测试目标：捕获CAN总线辐射干扰与电源噪声的时域关联
配置方案： 通道1/2：TDP0500差分探头测量CAN_H/CAN_L（带宽500MHz） 通道3：TPP0100探头测量电源噪声（带宽100MHz） 通道4：HDP0200高压探头测量辐射场强（带宽200MHz） 触发设置：逻辑触发（CAN_H上升沿且电源噪声>50mV）
测试结果： 发现CAN总线通信错误与电源噪声峰值存在1.2μs时延 通过余晖功能（Persistence Mode）观察到辐射干扰呈周期性爆发特征 四、成本效益分析 1. 初始投资对比 | 带宽 | 通道数 | 参考价格（人民币） | TBS2102B | 100MHz | 2 | ¥21,400 | TBS2104B | 100MHz | 4 | ¥31,200 | 差价 | - | - | +46% |
2. 长期使用成本 探头配置成本： 4通道型号需额外配置2组探头（如2×TDP0500差分探头，约¥8,000） 总成本增加：¥31,200+¥8,000=¥39,200 测试效率收益： 复杂系统测试时间缩短60%（避免多次连接与触发设置） 故障定位准确率提升40%（消除多次测试的相位误差） 五、技术演进趋势 随着泰克示波器技术的迭代，通道数量选择正呈现以下趋势： 混合信号集成：MDO3000/4000系列已实现模拟通道与16通道逻辑分析仪的深度融合 软件定义通道：通过TekScope软件可虚拟扩展通道数量，支持多台示波器同步采集 AI辅助决策：未来版本将集成通道配置优化算法，根据测试需求自动推荐最佳通道组合 泰克TBS2000B系列示波器的通道数量选择需权衡测试复杂度、预算限制及长期使用需求。对于基础电源/数字电路测试，2通道型号以高性价比满足需求；对于汽车电子/航空航天等复杂系统，4通道型号通过单次触发捕获多维度信号，显著提升调试效率。建议工程师根据具体测试场景，结合探头配置成本与测试时间成本进行综合决策。
|
