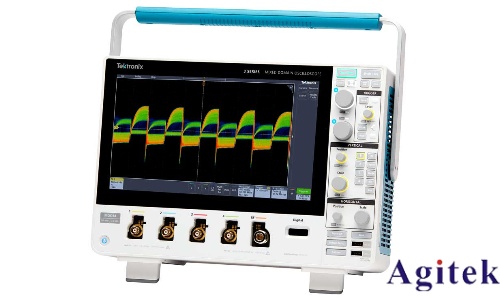

泰克MSO5系列示波器如何提升电源噪声测试精度

[复制链接]
发表于 5 小时前 | 显示全部楼层 |阅读模式
关键词: 泰克 , MSO5系列 , 示波器 , 电源噪声测试精度
电源噪声测试是电子设计和测试中的重要环节,它直接影响电源系统的稳定性与可靠性。泰克MSO5系列示波器作为高性能测试工具,具备强大的信号捕捉与分析能力,但在实际应用中,如何进一步提升其电源噪声测试精度,仍是工程师们关注的焦点。本文将从校准与维护、探头与连接优化、示波器设置优化、环境控制、信号处理技术等多个维度,详细阐述提升测试精度的实用技巧与方法。
一、校准与维护:奠定精度基础
校准是确保示波器性能稳定的关键步骤。泰克MSO5系列示波器需定期进行以下操作:
1. 定期校准:使用泰克官方校准工具或第三方认证设备,对示波器的垂直增益、水平时基、触发系统等核心参数进行校准。校准周期建议为每6-12个月,若频繁用于高精度测试,可适当缩短周期。
2. 探头补偿校准:探头补偿直接影响信号保真度。连接探头后,通过示波器的“探头校准”功能(如MSO5系列的自动补偿功能),调整探头电容电阻匹配,确保波形显示无过冲或欠补偿现象。需注意,更换探头或通道时需重新校准。
3. 清洁维护:定期清理示波器内部灰尘,检查电源线和连接端口的接触状态,避免因氧化或松动引入额外噪声。
二、探头与连接优化:降低外部干扰
探头及连接方式是电源噪声测试中的关键变量,优化策略如下:
1. 选择低噪声探头:优先选用泰克原装或认证的低噪声差分探头(如TPP系列),其具备高共模抑制比(CMRR)和抗干扰能力。避免使用老旧或未经校准的探头。
2. 缩短接地路径:使用短而粗的接地线,减少环路面积。例如,采用鳄鱼夹直接连接电源地,避免使用长导线,以降低高频噪声耦合。
3. 屏蔽与隔离:对探头电缆进行屏蔽处理,必要时使用双层屏蔽电缆。若测试环境电磁干扰严重,可加装金属屏蔽盒,并将屏蔽层单点接地。
4. 差分输入模式:针对共模噪声较大的电源测试场景,启用示波器的差分输入模式,有效抑制地线噪声。例如,在测量开关电源纹波时,差分输入能显著提升信噪比。
三、示波器设置优化:精细化参数调整
合理的示波器参数设置能最大限度提取信号细节,降低测量误差:
1. 垂直灵敏度与带宽匹配:根据待测信号幅度调整垂直灵敏度(如mV/div),避免信号过载或分辨率不足。例如,测量μV级噪声时,需选择低量程档位。同时,合理设置带宽限制(如20MHz50MHz),滤除高频无关噪声。
2. 触发设置优化:采用边沿触发模式,并设置合适的触发电平和斜率,确保波形稳定捕获。对于周期性噪声,启用“序列触发”功能可捕捉瞬态异常。
3. 采样率与记录长度:提升采样率(如≥5GS/s)以捕捉高频噪声细节,同时增加记录长度(如10万点以上),便于后续频谱分析或波形统计。
4. 平均模式与降噪功能:启用示波器的“平均”功能(如16次平均),可显著抑制随机噪声。部分型号还具备硬件降噪算法,如“数字滤波器”,可根据噪声特性选择高通/低通滤波。
四、测试环境控制:消除外部干扰源
环境因素是导致测试误差的常见原因,需严格管理:
1. 电磁屏蔽环境:在屏蔽室或法拉第笼内进行测试,隔绝外界射频干扰。若条件受限,至少远离大功率设备(如电机、变频器)和无线信号源。
2. 电源净化处理:为示波器提供独立电源,使用线性电源或加装电源滤波器,消除电网中的高频谐波干扰。
3. 温度与湿度管理:保持测试环境温度在20-25℃,湿度低于70%,避免因温湿度变化导致示波器内部元件参数漂移。
4. 接地系统优化:采用单点接地法,确保示波器、被测电源和探头的地线电势一致,防止地线环路引入共模噪声。
五、信号处理与分析技术:深度挖掘数据
通过高级信号处理技术,可进一步提升噪声分析精度:
1. 频谱分析(FFT):利用示波器的FFT功能将时域波形转换为频域,识别噪声的频谱分布。例如,通过频谱峰值定位开关电源的高频谐波分量。
2. 数学运算与模板测试:使用示波器的数学运算功能(如减法、积分),提取特定频段的噪声分量。结合模板测试,自动判定噪声是否超限。
3. 统计与趋势分析:记录长时间噪声数据,通过标准差、最大值统计,评估噪声的稳定性。利用趋势图功能,追踪噪声随时间的变化规律。
4. 外部软件辅助:通过泰克配套的PC分析软件(如TekScopeOpenChoice),实现更复杂的噪声分解与建模,如时频联合分析。
六、常见问题与优化建议
在实际操作中,以下问题可能影响精度,需针对性解决:
1. 波形失真:若出现振铃或过冲,检查探头补偿是否正确,并调整示波器带宽。
2. 低频噪声无法捕捉:确认示波器是否处于“交流耦合”模式,避免直流偏置掩盖微小交流成分。
3. 环境干扰误判:通过对比不同位置(如靠近/远离干扰源)的测试结果,区分外部干扰与真实电源噪声。
4. 探头负载效应:高阻抗探头可能改变被测电源负载特性,必要时使用有源探头或隔离变压器
提升泰克MSO5系列示波器的电源噪声测试精度,需从硬件校准、连接优化、参数设置、环境控制到信号处理的全链路着手。通过定期校准维护、选用低噪声探头、精细化参数调整、构建屏蔽测试环境,并结合先进的频谱与统计分析技术,可最大限度降低测量误差,获取真实可靠的噪声数据。随着新一代示波器在带宽、采样率及智能化算法上的持续升级,未来电源噪声测试将向更高频段、更自动化、更精确化的方向发展,为电源设计与故障诊断提供更强支撑。
通过以上方法,工程师们能够有效发挥泰克MSO5系列示波器的性能优势,在电源研发、质量验证等领域实现更精准的噪声测试,推动电子系统可靠性的进一步提升。
