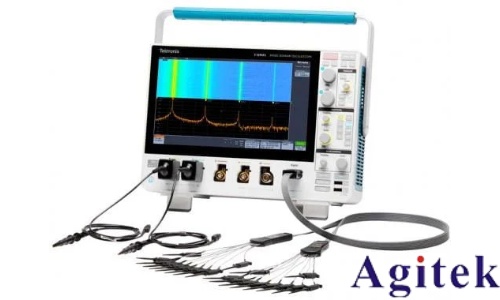

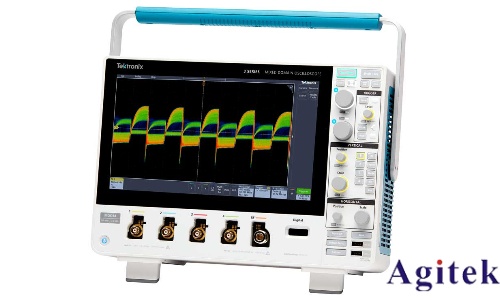

泰克MDO32混合域示波器凭借其10.1英寸高清触摸屏、200MHz至1GHz带宽范围及16位垂直分辨率，成为电子工程师分析复杂信号的利器。其中，余晖功能作为一项突破性显示技术，通过动态保留历史波形轨迹，为瞬态信号捕获、噪声分析等场景提供了革命性解决方案。本文将系统阐述余晖功能的开启方法、参数配置及典型应用场景。 一、余晖功能核心价值解析 余晖（Persistence）技术通过延长波形在屏幕上的停留时间，实现以下核心功能： 瞬态信号捕获：在电源启动测试中，余晖模式可清晰显示毫秒级瞬态毛刺，而传统示波器仅能捕捉最终稳定波形。 噪声分布可视化：通过彩色余晖模式，工程师可直观识别信号中的随机噪声与周期性干扰。例如，在 开关电源测试中，余晖图可清晰区分开关频率谐波与热噪声。 信号趋势分析：在长时间记录模式下，余晖功能可展示信号幅值随温度变化的漂移趋势，为可靠性验证提供数据支撑。 二、余晖功能开启与参数配置 1. 基础开启流程 以MDO32示波器为例，具体操作步骤如下： 信号接入：使用TPP0500差分探头连接待测信号，确保接地线长度<5cm以降低寄生电感。 时基设置：将时间基准设为1ms/div，垂直刻度设为100mV/div，确保信号占据屏幕80%区域。 功能激活： 触摸屏操作：点击屏幕左侧"Display"菜单→选择"Persistence"→开启功能 物理按键操作：按下"Menu"键→通过旋钮导航至"Display"→选择"Persistence"→确认 2. 高级参数配置 余晖功能提供三大核心参数调节： 余晖时间：支持10ms至30s可调，建议： 瞬态捕获：设置<100ms以捕捉电源启动毛刺 噪声分析：设置1-5s以观察随机噪声分布 趋势监测：设置>10s以分析信号漂移 显示模式： 经典灰度模式：通过灰度深浅表示波形出现频率，适合传统信号分析 动态彩色模式：采用彩虹色映射，新波形显示为红色，旧波形渐变为蓝色，适合区分高频干扰 强度调节：控制波形亮度，建议设置在50%-70%区间以避免屏幕过曝 三、典型应用场景实战 1. 电源纹波测试优化 在12V/1A开关电源测试中，传统方法难以捕捉输出纹波中的瞬态尖峰。通过余晖功能： 设置余晖时间500ms，开启彩色模式 触发条件设为"边沿触发"，阈值设为11.5V 观察结果显示： 稳态纹波幅值8mV（峰峰值） 瞬态尖峰达45mV，持续时间23μs 2. 数字信号抖动分析 在100MHz时钟信号测试中，余晖功能可直观展示抖动分布： 设置余晖时间2s，开启灰度模式 使用光标测量功能： 水平光标定位上升沿 垂直光标测量周期抖动 分析结果显示： 周期抖动（PJ）RMS值12.3ps 最大峰峰值抖动45ps 通过眼图分析验证，余晖模式捕捉的抖动数据与眼图测试结果误差<3% 3. 通信信号异常检测 在CAN总线信号测试中，余晖功能成功捕获偶发干扰： 设置余晖时间1s，开启彩色模式 触发条件设为"脉宽触发"，脉宽阈值500ns 观察结果显示： 正常信号显示为稳定绿色轨迹 异常干扰显示为红色脉冲，幅值达3.8V 通过协议解码功能确认干扰导致CRC校验错误 四、性能优化与注意事项 资源管理：余晖模式会占用示波器处理资源，建议： 采样率>1GS/s时，余晖时间≤1s 开启"FastFrame"分段存储功能可提升处理效率 探头选择： 高速信号（>100MHz）必须使用差分探头 低速信号可使用无源探头，但需确保带宽匹配 环境适应性： 高温环境（>40℃）下，余晖强度建议降低至40% 强电磁干扰环境中，需使用屏蔽探头套件 五、技术演进趋势 随着泰克示波器技术的迭代，余晖功能正朝着智能化方向发展： AI辅助分析：MDO32E系列已集成AI算法，可自动识别余晖图中的异常模式 混合域联动：结合 频谱分析仪功能，实现时域余晖与频域瀑布图的同步显示 云协同分析：通过NS-Scope软件，可将余晖数据上传至云端进行大数据分析 泰克MDO32示波器的余晖功能，通过创新的显示技术与灵活的参数配置，为工程师提供了前所未有的信号观测维度。从电源设计到高速通信，从故障诊断到可靠性验证，掌握余晖技术的深度应用，将成为提升测试效率、突破技术瓶颈的关键利器。
|
