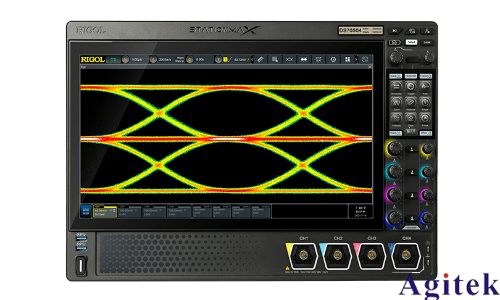

在高速数字电路、射频通信及半导体测试等领域，信号频率与速率不断提升，对示波器的性能要求也愈发严苛。普源DS70000示波器凭借其5GHz带宽、20GSa/s采样率、1Mwfms/s波形刷新率等核心参数，为高速信号测量提供了坚实基础。但仅依赖硬件指标远远不够，需通过系统性优化方能最大化释放其潜能。以下从硬件配置、探头选择、软件参数及实操技巧四个维度展开详细说明。 一、硬件配置：构建测量基础 1. 带宽与采样率适配策略 带宽选择原则：DS70000最高支持5GHz实时带宽，但需根据被测信号最高频率分量决定。例如，若测试信号为3GHz正弦波，建议选择3倍带宽（即9GHz档位），以避免频域混叠。若测试脉冲信号（如上升沿<1ns），则需考虑带宽至少覆盖信号频谱的10次谐波（即30GHz以上）。 采样率与存储深度联动：启用全带宽模式时，DS70000自动匹配20GSa/s采样率，确保信号时间分辨率。针对长周期信号（如串行通信数据流），需结合2Gpts存储深度，通过“分段存储”或“滚动模式”降低单次捕获时间，避免因数据量过大导致刷新率下降。 2. 硬件接口与附件配置 差分输入模式：针对高速差分信号（如LVDS、SerDes），优先使用DS70000的差分输入通道，并搭配低噪声差分探头（如PVA8000系列），以消除共模噪声干扰。 输入阻抗匹配：根据信号源阻抗调整示波器输入设置（50Ω/1MΩ），避免阻抗不匹配导致的信号反射。例如，测量射频信号时选择50Ω模式，并配合SMA接口连接，确保高频特性。 二、探头与连接：降低测量误差 1. 探头选型与补偿校准 有源探头优先：高速信号测量必须使用低电容、高带宽的有源探头。例如，PVA8000系列探头输入电容≤1pF，可大幅减少信号源负载效应，适用于GHz级信号测试。 探头补偿校准：连接探头后务必执行补偿校准，通过示波器内置的校准信号（如方波）调整探头衰减比与相位，确保测量精度。特别注意补偿电容的调整，避免高频信号失真。 2. 连接优化：抑制寄生效应 接地线长度控制：使用最短接地线（≤3cm），避免形成天线效应。推荐使用示波器配套的接地弹簧或焊接式探头，降低接地电感。 避免过孔与长线：在PCB测试中，优先选择芯片引脚或表面焊盘作为测试点，减少过孔及传输线带来的信号衰减与反射。 信号隔离措施：对于噪声敏感场景（如电源纹波测试），可使用磁环或示波器隔离通道，抑制共模干扰。 三、软件参数：精准调校与智能分析 1. 垂直分辨率与噪声抑制 16bit高精度模式：在低幅值信号测量时（如mV级），启用16bit垂直分辨率，提升信噪比。需注意此时采样率会相应降低，需权衡分辨率与时间精度需求。 硬件降噪技术：开启“硬件实时滤波”功能，滤除高频噪声的同时保留信号细节。配合“数字平均”模式（适用于重复信号），进一步降低随机噪声。 2. 触发与波形捕获 智能触发模式：针对复杂信号，使用“序列触发”或“模板触发”锁定特定事件。例如，在调试串行通信时，可设置特定数据帧作为触发条件，快速定位异常帧。 波形刷新率优化：通过“峰值检测”或“无限余辉”模式，配合1Mwfms/s高刷新率，实时捕获偶发异常信号。需根据实际需求调整刷新率优先级（如“快速模式”/“高分辨率模式”）。 3. 分析与调试工具 眼图与抖动分析：使用DS70000的眼图功能，评估信号完整性。结合“TIE抖动”分析，量化信号时序偏差。例如，测试USB3.0信号时，可一键生成眼图模板并通过裕量分析定位问题。 频谱分析联动：启用实时频谱分析（RTSA）功能，同步观测时域与频域特征。通过“频谱触发”锁定特定频点异常，快速排查干扰源。 四、实操技巧：细节决定成败 1. 测量位置选择与信号隔离 近场测试原则：将探头尽可能靠近信号源或负载端，减少传输路径带来的损耗与串扰。例如，在测试高速ADC输入信号时，优先选择芯片引脚而非PCB走线。 信号隔离与去耦：对于噪声敏感信号，在探头与信号源之间增加磁珠或RC滤波网络，抑制高频干扰。 2. 触发设置与波形调校 触发灵敏度与抖动：根据信号幅值调整触发灵敏度，避免误触发或漏触发。例如，测试低幅值信号时，可适当降低灵敏度阈值。 时基与垂直档位微调：通过“Zoom”功能放大关键波形区域，配合“光标测量”精确定位信号参数。例如，在测量脉冲宽度时，可调整时基至ns级，并启用“自动测量”功能。 3. 校准与维护注意事项 定期校准与补偿：建议每季度进行一次示波器自校准，并每次使用前检查探头补偿状态。避免在强电磁干扰环境下使用示波器，防止测量误差。 探头与示波器接口保养：定期清洁BNC接口与探头连接端，避免氧化导致接触不良。存储时避免高温、潮湿环境，延长设备寿命。 五、典型场景优化案例 案例1：高速数字接口测试（PCIe Gen4） 配置要点：启用差分输入模式，搭配PVA8000探头；触发设置为“边沿触发+序列触发”，捕获特定数据帧；使用眼图模板分析信号抖动与裕量。 注意事项：确保接地线长度≤2cm，避免使用长线探头；在PCB布局中优先测试芯片封装焊盘，而非过孔。 案例2：射频信号频谱分析（5G通信） 配置要点：启用示波器50Ω输入阻抗，搭配高频SMA线缆；使用RTSA功能实时捕获频谱，设置频谱触发门限，定位干扰频段。 优化技巧：关闭示波器内部其他无关通道，减少内部噪声耦合；使用外部衰减器降低信号幅度至示波器安全范围（如-20dB衰减）。 通过硬件配置适配、探头优化、软件参数调校及实操技巧的综合应用，DS70000示波器可精准捕获并分析GHz级高速信号。工程师需根据具体应用场景灵活调整设置，结合仪器自带的高级分析功能（如眼图、抖动分析）与智能交互界面，实现高效、可靠的高速信号测试。持续关注仪器校准与维护，确保测量精度与长期稳定性，为复杂电子系统设计、调试与验证提供坚实支撑。
|
