惠海 H5228 升压、降压、升降压芯片IC 48V60V75V 支持PWM、模拟和数转模拟调光

发布时间：2024-5-14 10:25 发布者：HHZHOUQIN

产品概述

惠海H5228是一款LED恒流驱动无频闪数转模调光芯片IC，它支持降压、升压、升降压三种拓扑结构，能够在6.5V至75V的宽电压范围内稳定工作。该芯片具备多种调光方式，包括PWM转模拟调光、PWM调光以及模拟调光，为各类LED照明应用提供了灵活且高效的解决方案。

产品特征详解

多种拓扑结构支持：

H5228支持降压、升压、升降压三种拓扑结构，这使得它能够适应不同的电路设计需求，为LED照明应用提供稳定可靠的驱动方案。

丰富的调光功能：

PWM转模拟/PWM调光/模拟调光：芯片支持多种调光方式，满足不同场景下的调光需求。PWM调光方式能够实现快速的亮度调节，而模拟调光则更适合需要平滑过渡的场合。

高比例调光比：芯片支持100:1的PWM转模拟调光比和10000:1的双路混合调光，能够实现更加精细的亮度调节，满足高端照明应用的需求。

高频率调光：调光频率超过32K，有效避免了频闪问题，为用户提供更加舒适的视觉体验。

高效稳定性能：

内置LDO供电：芯片内置80V的LDO供电，保证了稳定的电源供应，提高了系统的可靠性。

宽电压输入：支持6.5~75V的宽电压输入范围，能够适应各种电源环境，降低了对电源适配器的依赖。

高转换效率：最高转换效率可超过95%，有效降低了能源损耗，提高了系统的整体效率。

高精度恒流：恒流精度≤±3%，负载调整率<±1%，保证了LED光源的稳定发光，延长了使用寿命。

保护功能完善：

软启动：支持软启动功能，有效减少了启动时的冲击电流，保护了LED光源和电路的稳定性。

输入输出保护：支持可设置的输入欠压保护和输出过压保护，有效防止了因电压异常而导致的设备损坏和安全隐患。

低待机功耗：

待机功耗低，有助于减少能源消耗，符合现代绿色、节能的环保理念。

典型应用领域

智能照明：H5228芯片在智能照明领域有着广泛的应用，可以配合智能控制系统实现灯光亮度、色温等参数的精确调节，为用户创造舒适、节能的照明环境。

Dali调光与0~10V调光：芯片支持Dali调光和0~10V调光标准，使得它能够轻松融入各种专业照明系统，满足商业、办公等场所对高质量照明的需求。

摄影灯与补光灯照明：在摄影和影视制作领域，H5228芯片能够提供稳定、无频闪的光源，确保拍摄效果的稳定性和真实性。同时，其高比例的调光比也能满足不同拍摄场景下的亮度调节需求。

总结

惠海H5228 LED恒流驱动无频闪数转模调光芯片IC以其丰富的功能、高效的性能和广泛的应用领域，成为市场上的一款优秀产品。无论是在智能照明、专业照明还是其他领域，它都能为用户提供稳定、可靠、高效的照明解决方案。

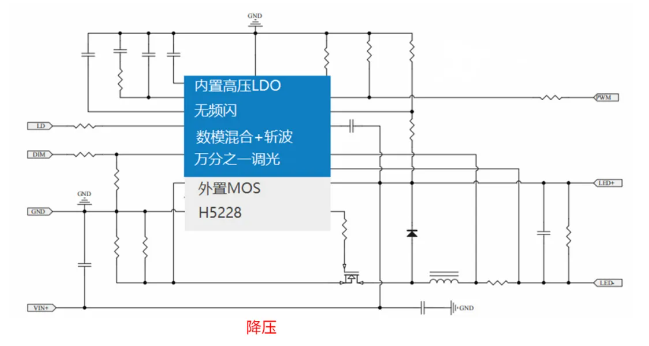

应用电路原理图
