惠海 H6255L降压恒压芯片 支持48V 60V转12V5V3.3V2A POE供电方案 动态响应好 纹波小
发布时间：2025-2-20 11:01
发布者：HHZHOUQIN
POE（Power over Ethernet）即“以太网供电”，是一种可以通过网络线缆为网络设备提供电力的技术， 可将电力和数据信号同时传输，一个完整的以太网供电系统由链路部分、PD（受电设备）和PSE（供电设备）组成。在 POE 系统中，供电芯片起着至关重要的作用。它主要负责管理和分配电力，确保电能能够安全、高效地传输到受电设备。
NO.1 POE系统架构图降压恒压芯片H6255L +协议MOS管 HC5N10
1. POE交换机：以太网48V供电，通过H6255L降压3.3V2A给MCU供电，端口可以用HC5N10的MOS管去检测控制。 2. POE分离器：交换机端口过来的的48V电压，通过H6255L降压12V1A给受电设备供电，POE分离器的假协议可以通过HC5N10的MOS管搭建，实现检测功能。 综上所述，无论是交换机的48V转3.3V2A还是分离器的48V转12V1A的方案，都可用惠海的H6255L降压恒压芯片+HC5N10的MOS管，可以支持100V60V48V转12V5V3.3V2A的降压方案。 NO.2 降压恒压芯片 H6255L介绍H6255L产品特点：★内置100V高压MOS★ 典型的2A持续电流★输出电压低至3.3V（典型3.3V/5V/12V输出）★输出线损电压补偿★内置软启动，启动无过冲★高工作转换效率，抗干扰能力强★良好的动态响应，输出电压精度高★带多种保护功能：过温保护（OTP）开路保护（OVP）短路保护（SCP）过流保护（OCP）★支持100V60V48V转12V5V3.3V2A的降压方案。 原理图及实物图
H6255L是一款内置100V耐压MOS的降压恒压芯片，可以向负载提供2A的连续电流。典型开关频率为130KHz，动态响应快，环路稳定，内部还集成软启动，热保护、输出短路保护、输出电流限制，线路电压补偿和高带宽环路等。采用ESOP-8封装，可以有效的帮助芯片加大散热。 NO.3 H6255L优势H6255L外围元器件简单，系统应用灵活，转换效率高，系统体积小，内置过温保护、过流保护、短路保护等全套可靠性保护电路，动态响应快。 1.优异的动态响应：H6255L采用峰值电流模式控制方式，环路稳定，动态响应优异，能够迅速适应变化的工作负载，确保高效稳定的性能输出。 当Vin=24V 48V 70V，Vout=12V 10%-90%负载变化，动态响应波形如下：
动态响应测试 CH1：输出电压 CH3：输出电流 2. 纹波小： Vin=48V时，H6255L纹波小，电源输出会更加平稳，减少了后端设备故障性和提高了产品性能。

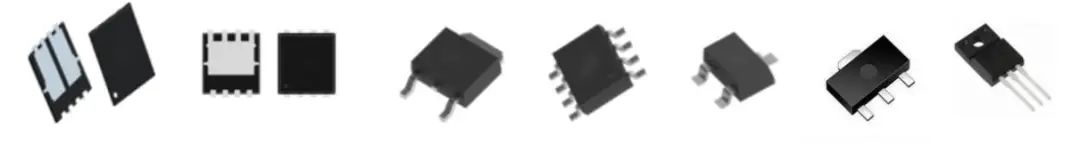

NO.5 MOS管选型 PDFN3*3、PDFN5*6、TO-252、SOP-8、SOT23、SOT89-3、TO-220 我司有20V 30V 40V 60V 100V 150V 200V 250V的不同电压值的PDFN3*3、PDFN5*6、TO-252、SOP-8、SOT23、SOT89-3、TO-220的全系列NMOS和PMOS，并且产品还在不断更新中。 应用领域：小家电（加湿器、雾化器、香薰机、美容仪、榨汁机、暖奶器、咖啡机等）、LED照明（舞台灯、车灯、灯带调光等）、快速充电器（手机、笔记本、平板、VR等）、移动电源、无线充、3C数码、安防设备、测量仪器、可穿戴设备、网络通信、物联网IoT、新能源、医疗设备、智能家居、电脑主板显卡、BMS 、POE、GPS、蓝牙耳机、蓝牙音箱、电弧打火机、电子烟、车载电子、汽车音响、液晶显示器、太阳能电源、逆变系统、无刷伺服电机等产品。 典型型号： 3400 20N03 50N03 70N03 90N03 90N04 120N04 15N06 50N06 70N06 5N10 10N10 12N10 15N10 45N10 70N10 5N15 10N15 15N15 5N20 10N20 5N25 3401 5P03 5P04 15P04 30P04 60P04 5P10 10P10 30P10 50P10 8P15 30P15 20P20
|
