PW7014替代ETA7014：高崩溃电压、低成本、强性能，市场新宠儿

林百万666

PW7014 代替 ETA7014 有 4 点： 一芯片的 VIN 奔溃电压高 9V， 二价格成本上的优势， 三性能强， 高温度，低阻抗（阻抗越低越好） ， 四， OVP 产品累计出货量超 30KK， 并无不良反馈， 市场接受度高， 经得住考验。

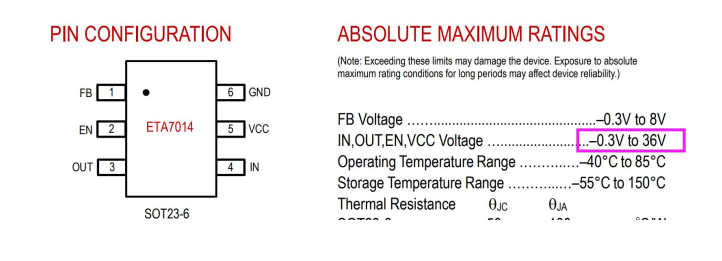

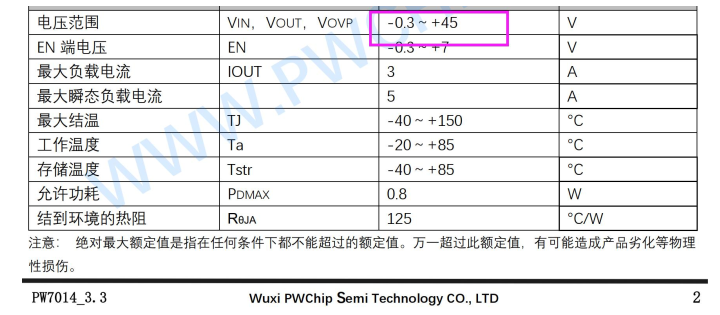

PW7014 在 输 入 耐压 上 比 ETA7014 的 崩 溃 电压 大 概 高 9V ， 如 下 图 ETA7014 的 IC 崩 溃 电 压是 在36V,PW7014 留了相对足够的余量， 崩溃电压在 45V。





ETA7014 和 PW7014 区别

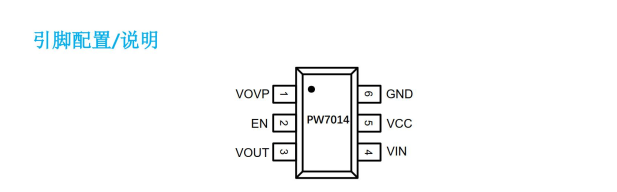

1， PIN 脚


ETA7014 和 PW7014 都是采用 SOT23-6 封装形式， 各个引脚一样， 不过有一个区别：
PW7014 是低电平开启， 就是悬空 EN 脚， ETA7014 是高电平开启， EN 脚接 VIN 或者串个电阻接 VIN。 从使用上来说， 悬空 EN 脚不接， 使得电路更简单简洁。

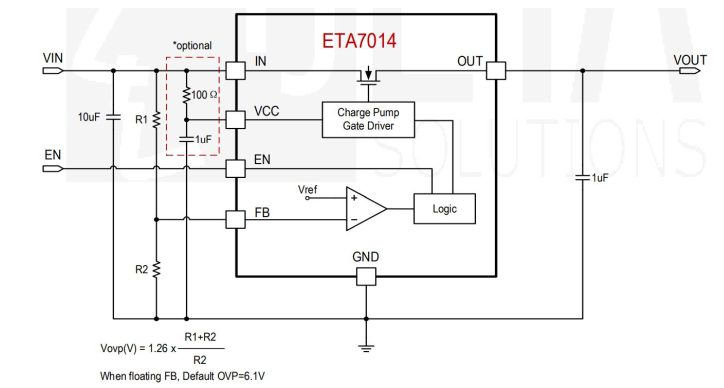

2， 电路图：



区别 2： ETA7014 的 1 脚悬空是默认 6.1V， 而 PW7014 的 1 脚默认 6.1V 需要接 GND，一般来说悬空引脚可能对信号有波动， 干扰大时有很小的概率可能会有误判断。
区别 3： OVP 可调过压点的公式稍微不同， 导致 R1 和 R2 电阻的阻值需要更换， ： ETA7014是 Vin-OVP=1.26V x（ 1+ R1 / R2） ， PW7014 是 VIN_OVP=1.2V x（ 1+ R1 / R2） 。 同时 R2 有明确阻值固定 100K。 相差点就是 1.26V 和 1.2V 了。
