建筑景观照明24V48V60V72V85V输出9V36V12V24V降压恒流芯片方案H5412A
发布时间：2025-8-29 10:04
发布者：惠海IC
关键词：
芯片

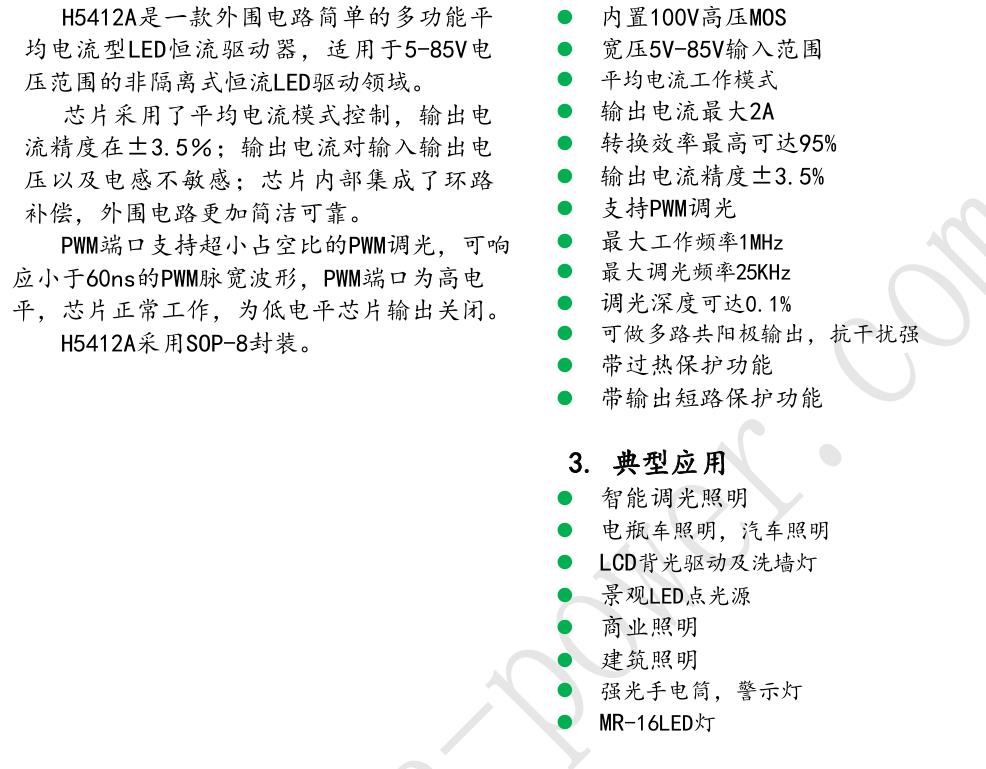

H5412A 作为一款高精度降压型 LED 恒流驱动芯片，采用平均电流控制模式打造，同时内置 100V 高压 MOS 管，其设计定位明确指向 5-85V 宽电压范围的非隔离式 LED 驱动场景。在性能表现上，该芯片借助独特的环路补偿技术，搭配 ±3.5% 的精准电流控制能力，能够实现最高 2A 的稳定输出电流，尤其适配对驱动精度、稳定性有高要求的照明系统，可充分满足这类场景下的恒流驱动需求。 二、核心技术特性 1.高效能架构 -宽输入电压范围：5-85V DC -最大转换效率：95% -工作频率：≤1MHz -封装形式：SOP-8 2.精准电流控制 -输出电流精度：±3.5%（全工况） -输入/输出电压波动抑制技术 -电感参数容差补偿 3.智能调光系统 -支持65536级灰度调节 -PWM调光响应时间：<60ns -最大调光频率：25kHz -调光深度：1%
三、保护机制 ■ 多重安全防护：过温保护（OTP）、输出短路保护（SCP） ■ 抗干扰设计：支持多路共阳极拓扑结构 ■ EMC优化：外围电路简化设计 四、典型应用领域 ✓ 智能照明系统：建筑景观照明、商业空间调光 ✓ 车载照明：电动车/汽车LED模组、警示灯具 ✓ 专业照明设备：强光手电筒、MR-16改造灯组 ✓ 显示背光系统：LCD背光驱动、LED点阵光源 ✓ 工业照明：洗墙灯、高密度线性照明阵列 五、性能优势对比 相较于传统LED驱动方案，H5412A具备： ◆ 外围元件减少40%以上 ◆ 系统可靠性提升300% ◆ 调光精度提高2个数量级 ◆ 温度稳定性增强50%
|
