PW2213系列芯片是一款功能强大的电平监视芯片，专为多节电池组中单节锂离子电池的充电平衡控制而设计。这款芯片内置了高精度电压检测电路和延迟电路，能够精准地监控电池电压，并根据需要开启或关闭平衡控制，确保电池组的充电安全与稳定。
在描述PW2213系列芯片时，我们不得不提及其出色的性能特点。首先，它具备过电压充电保护功能，当电池电压超过设定的保护电压Voc（4.2V）时，芯片会自动启动保护措施，防止电池过充。而当电池电压降低到解除过充电的阈值VocR（4.19V）时，芯片则会解除保护，恢复正常工作状态。这一功能对于保护电池、延长其使用寿命具有重要意义。 此外，PW2213系列芯片还具有休眠检测功能。当电池电压降低到2.7V以下时，芯片会进入休眠状态，功耗从正常状态的IVCC降低到休眠状态的IPDN，大大节省了能源。而当电池 电压恢复到一定水平时，芯片会自动解除休眠状态，恢复正常工作。这一功能不仅有助于节省能源，还能在电池电量不足时及时提醒用户进行充电。

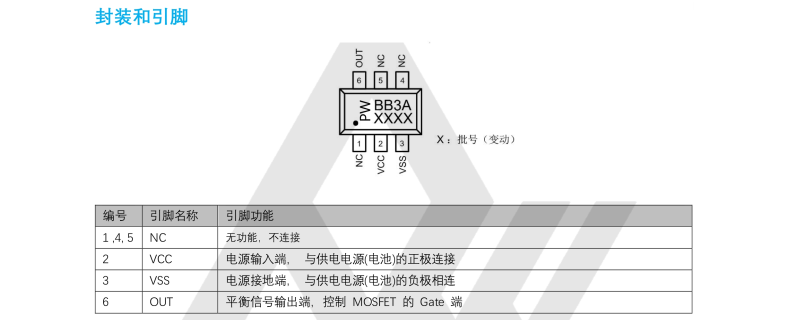

在正常工作状态下，PW2213系列芯片的供电电流仅为1.3uA，而在休眠状态下更是低至0.05uA，这使得芯片在长时间使用过程中能够保持低功耗，减少能量损耗。同时，芯片采用了SOT23-6L封装形式，紧凑小巧，方便集成到各种电池管理系统中。

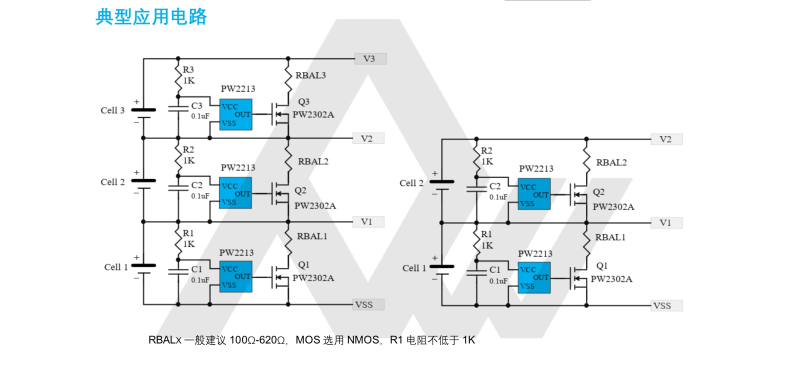

除了上述特点外，PW2213系列芯片在平衡控制方面也有着优异的表现。它选用N-MOSFET作为平衡控制的MOS，当电池电压上升到VOC以上并持续了一段时间TOC后，OUT端子的输出会反转，将外部平衡NMOS管开启，开始对电池进行平衡控制。这一过程中，芯片通过精确控制MOS管的开关状态，实现对电池电压的平衡调节，确保电池组中各节电池的电压均衡。
当电池电压降低到过充电解除电压VOCR时，OUT端子会回到正常电位，关断平衡NMOS，停止平衡控制，使电池组恢复到正常状态。这一功能避免了电池过充或过放对电池造成的损害，提高了电池组的安全性和可靠性。
在应用方面，PW2213系列芯片广泛应用于锂电池的保护电路中，为电动工具、玩具、电源等领域的电池管理提供了强有力的支持。通过使用该芯片，用户可以实现对电池组的精确监控和平衡控制，提高电池的使用效率和安全性，延长电池的使用寿命。
综上所述，PW2213系列芯片是一款功能强大、性能优异的电平监视芯片，适用于多节电池组中单节锂离子电池的充电平衡控制。它具有过电压充电保护、休眠检测、低功耗等特点，能够确保电池组的充电安全与稳定。同时，该芯片在平衡控制方面也有着出色的表现，能够实现对电池电压的精确调节和平衡。因此，无论是在电动工具、玩具还是电源等领域，PW2213系列芯片都将成为电池管理的理想选择。 相关了解|DC-DC升压芯片代理|DC-DC降压芯片代理商|升降压芯片|锂电池充电芯片1节，两串，三串，四串等|LDO稳压芯片|MOS管|传感芯片等|夸克微科技
|
