森利威尔SL4011 升压恒压 3.7V升压12V 5V升压12V

[复制链接]
发表于 2023-11-23 15:49:59 | 显示全部楼层 |阅读模式
关键词: 升压恒压 , 电源芯片 , 升压芯片
概述
SL4011 是一款高功率异步升压转换器,集成22mΩ功率开关管,为便携式系统提供高效的小
尺寸解决方案。
SL4011 具有2.7V至12V宽输入电压范围,可为采用单节或两节锂电池的应用提供支持。该器
件具备10A开关电流能力,并且能够提供高达12.8V的输出电压。
SL4011 支持可编程的软启动,以及可调节的开关峰值电流限制。
SL4011 支持两种不同的tr/tf,以适应不同的EMI和效率需求。
SL4011 安全保护机制包括13V输出过压保护、和热关断保护。


特点
● 输入电压范围:2.7V-12V
● 低关断功耗,关断电流1uA
● 输出电压范围:最高12.8V
● 支持两种tr/tf模式,应对EMI挑战
● 固定开关频率:500kHz
● 可编程软启动
● 可编程峰值电流:10A
● 输出过压(13V)、热关断等保护
● 高达94%转换效率
● 采用ESOP8封装


应用
● 无线音箱
● 拉杆音箱
● 便携式音箱
平板电脑,笔记本电脑
● 移动电源
● POS机终端
● 充电设备
● 无刷电机
USB TYPE-C电源传输
● 电推剪发器

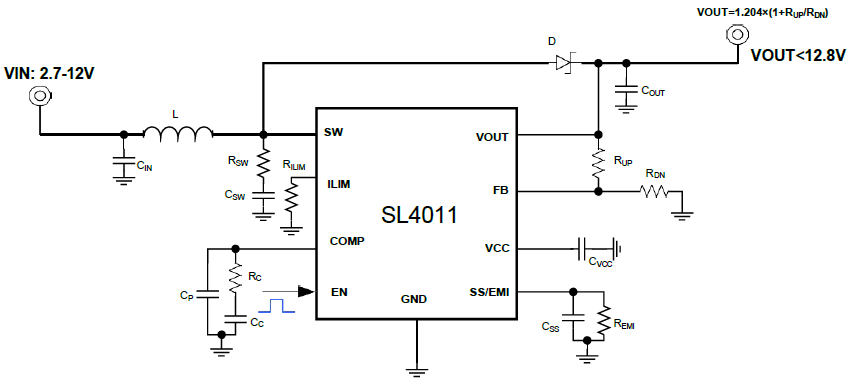

原理图
