DCDC输入8-120V降压12V/1A BMS锂电池保护板方案

小郑

概述
  SL3036H 是一款支持宽电压输入的
开关降压型DC-DC，芯片内置150V/3A
功率MOS，最高输入电压可超过120V。
  SL3036H 具有低待机功耗、高效率、低纹
波、优异的母线电压调整率和负载调整率
等特性。支持大电流输出，输出电流可高
达1.5A 以上。
  SL3036H 同时支持输出恒压和输出
恒流功能。
  SL3036H 采用固定频率的PWM控制
方式，典型开关频率为140KHz。轻载时
会自动降低开关频率以获得高转换效率。
  SL3036H 内部集成软启动以及过温
保护电路，输出短路保护，限流保护等功
能，提高系统可靠性。
  SL3036H 采用ESOP8 封装，散热片
内置接VIN 脚。

特点
   宽输入电压范围：8V~120V
   输出电压从4.2V 到30V 可调
   支持输出恒压恒流
   支持输出12V/1.5A，5V/1.5A
   高效率：可高达95%
   工作频率：140KHz
   低待机功耗
   内置过温保护、输出短路保护
   内置软启动

应用
  追踪器
  恒压源
  电动汽车、电动自行车、电瓶车
  扭扭车、卡车

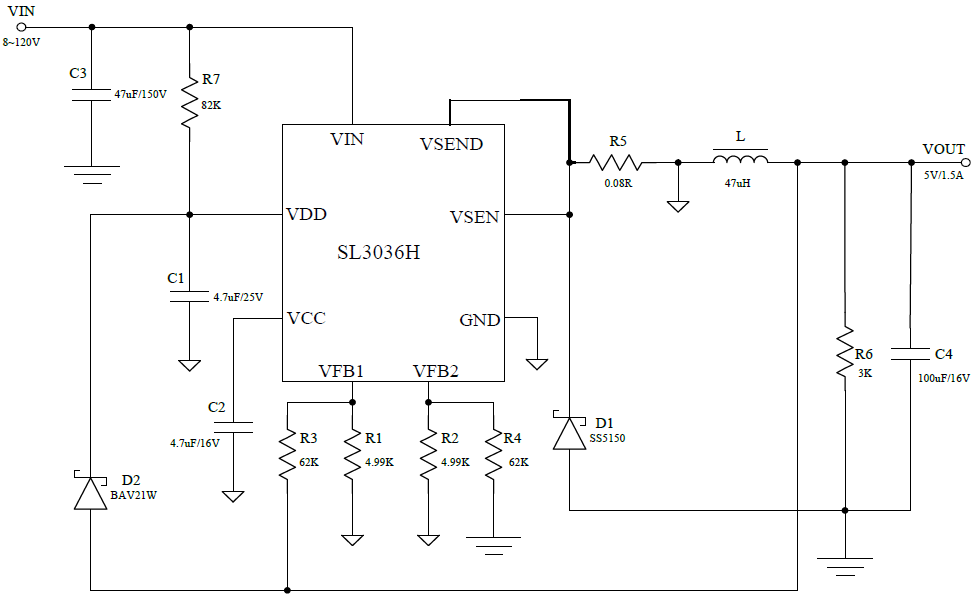

电路图



封装及管脚


管脚定义
