SL6129A降压型LED恒流IC 替换 PT4115 35V高调光比LED驱动器 （厂家）

森利威尔电子.

替代方案
SL6129 替代MT7201C 工作电压5.5v到30v、 共阳极调光降压恒流芯片
SL6129A SOT89-5 替代美芯晟MT7201 35V高调光比LED驱动器
SL6129A 35V高调光比LED驱动器 替换PT4119 完美替换
SL6129A 兼容矽恩SN3350 DC-DC恒流IC


概述
SL6129A是一款连续电感电流导通模式的降压型LED 恒流驱动器，用于驱动一个或多个LED 灯串。SL6129A工作电压从5.0v 到35v，提供可调的输出电流，最大输出电流可达到1.2A。根据不同的输入电压和外部器件， SL6129A可以驱动供高达数十瓦的LED。
SL6129A内置功率开关，采用高端电流检测电路，以及兼容PWM 和模拟调光的调光脚DIM。当DIM 脚电压低于0.3v时输出关断，进入待机状态。
SL6129A内置过温保护电路，当芯片达到过温保护点进入过温保护模式，输出电流逐渐下降以提高系统可靠性。
SL6129A采用SOT89-5/SOT23-5 封装。

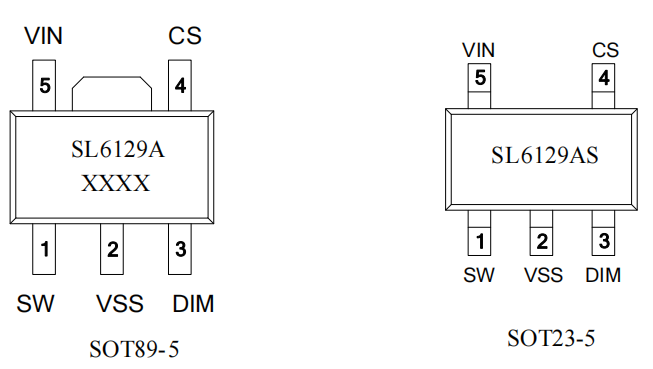

封装及管脚分配

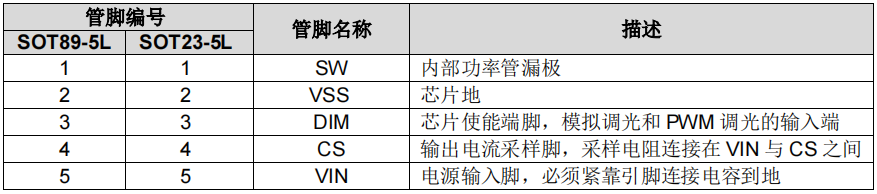

管脚描述



特点
SOT89-5最大输出电流：1.2A
SOT23-5最大输出电流：0.5A
高效率：96%
最高工作频率：1MHz
电流精度：±3%
宽输入电压：5.0V~35V
智能过温保护

内置LED开路保护


应用领域
LED 备用灯，信号灯
低压LED 射灯代替卤素灯

汽车照明

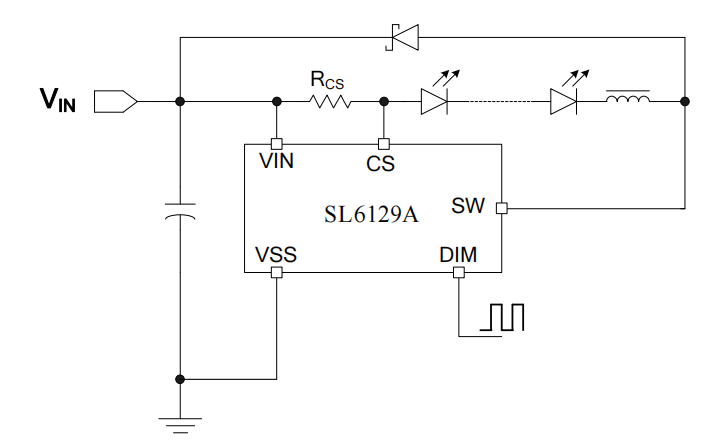

原理图

订购信息
