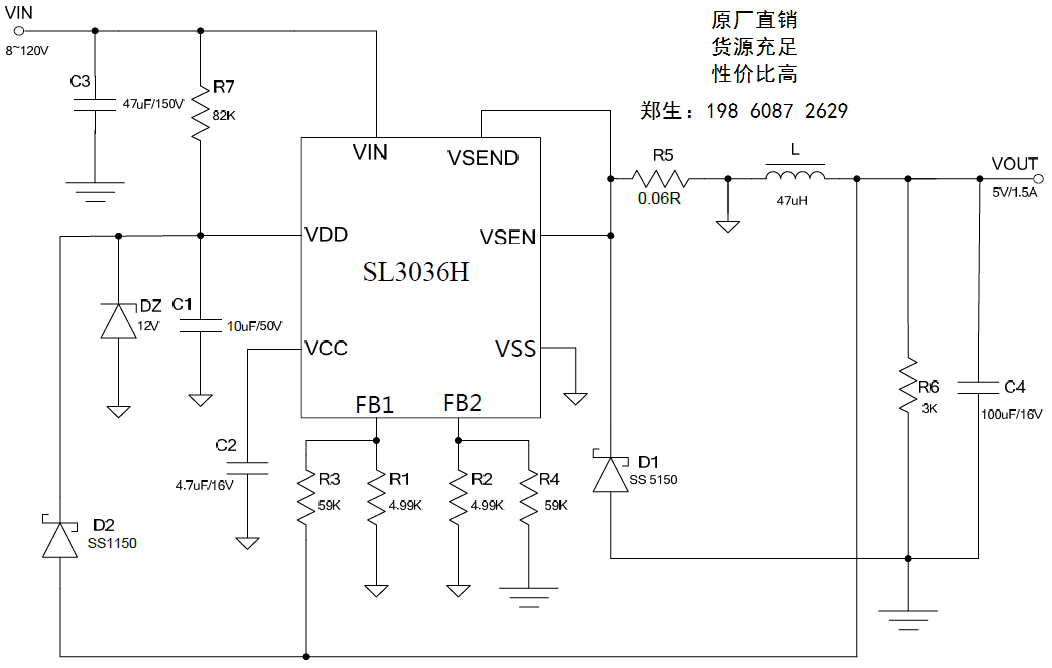

DC120V降压 5V1A 5V1.5A 12V1A 12V1.5A通用定位器恒压专用方案

小郑

概述
SL3036H是一款兼容宽输入电压范围的开关降压型DC-DC。芯片内置150V/3A功率MOS。
SL3036H采用固定频率的PWM峰值电流模控制方式，具有低待机功耗、快的响应速度，以
及优异的母线电压与负载调整率。典型开关频率为140KHz。轻载时会自动降低开关频率以获
得高的转换效率。
SL3036H同时支持输出恒压与输出恒流。SL3036H内部集成软启动以及过温保护电路，输
出短路保护，限流保护等功能，提高系统可靠性。

特点
宽输入电压范围：8V~120V
输出电压从4.2V 到30V 可调
支持输出恒压恒流
支持输出12V/1.5A，5V/1.5A
高效率：可高达95%
工作频率：140KHz
低待机功耗
内置过温保护、输出短路保护
内置软启动

应用领域：
车载通信产品、车联网市场，USB墙壁开关插座手机充电器，电动车控制器，电动车车载设备，车载GPS定位器，车载GPS追踪器，车载GPS防盗器，锂电池保护控制板，滑板车，扭扭车，电动车仪表、电动车仪表充电器、USB墙壁开关适配器，USB墙壁开关充电器，USB墙壁插座充电器，电动车车载产品，电动车车充，电动车GPS定位器，电动车追踪器，电动车防盗器，驱动电机等产品，平衡车，扭扭车，独轮车、POE交换机，AC36V USB墙壁开关插座，电动车车充。
