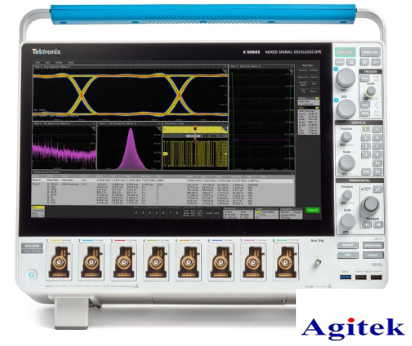

Agitek小编今天带您学习给西安电子科技大学实验室提供的方案：泰克MSO6B系列混合信号示波器应用。全新MSO6B系列 混合信号示波器B 版本新增功能

更多通道：4、6 和 8 通道型号

噪音更低：在所有垂直范围内具有行业领先的噪声性能（满刻度百分比）

带宽更高：1-8 GHz 仍然可用。已添加 10 GHz

采样灵活：

· 2 通道采样率为 50 GS/s

· 4 通道采样率为 25 GS/s

· 4 通道以上采样率均为 12.5 GS/s

安全简化：所有用户数据均存储于可移动固态硬盘驱动器上

MSO6B示波器应用

     【1】电源完整性和电源管理

如今的电路板可以有 20 个或更多的电源轨。许多电压低于3 V，大多数具有噪音限制。需要特别注意准确测量噪音。

特点

· 低测量系统噪音

· 兼容低噪音 TPR 系列电源轨探头

· 配合低噪音 TPR 系列纹波探头

· SVID 和 SPMI 解码选项

· 阻抗测量

【2】抖动分析

·

时钟在每个嵌入式系统和数字通信链路的中间位置。 抖动和其他时钟失真可能会影响系统运行，而不使用正确的分析工具将很难了解其根源。

特点

· 标准相位噪声、时钟抖动和定时以及波形直方图

· 选配高级分析、抖动分解和时钟恢复

【3】VectorSignalAnalysis

使用 SignalVu-PC 矢量信号分析软件执行高级宽带射频分析，分析带宽高达 2 GHz。

· 射频测量

· 调制分析

· 星座图

· 误差矢量幅度

· 脉冲射频测量

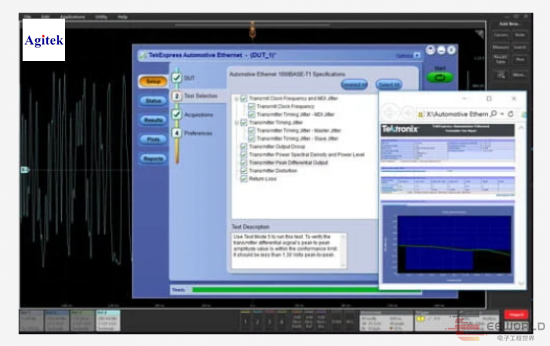

  【4】串行标准一致性测试

高速数字接口依赖严格的测试程序来确保可靠性和互操作性。自动化一致性测试软件管理整个测试过程 - 设置、测量、按照极限检查并生成全面报告。

特点

· 以太网 10/100/1000BASE-T、NBASE-T 和 XGBT

· 汽车以太网 10/100/1000BASE-T1

· MIPI D-PHY 1.2

· 汽车以太网 100/1000BASE-T1

  【5】电磁干扰 (EMI) 故障排除

    6 系列 MSO 上的每条模拟通道都可以显示时域波形、频谱或两者。时间和频率图同步，帮助您快速确定哪些信号被干扰，哪些信号是干扰源。

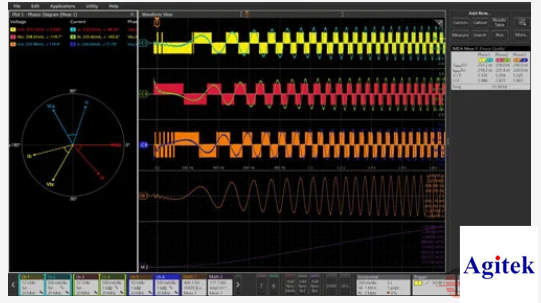

【6】三相逆变器、电机和驱动器

逆变器、电机和驱动器分析包可轻松在三相 PWM 系统上执行稳定、可靠的功率测量。

特点

· 多达 8 条模拟输入通道

· 三相星形、三角形和单相布线配置

· 全方位功率测量

· 谐波分析
