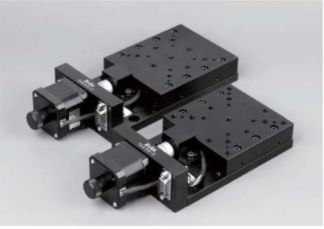

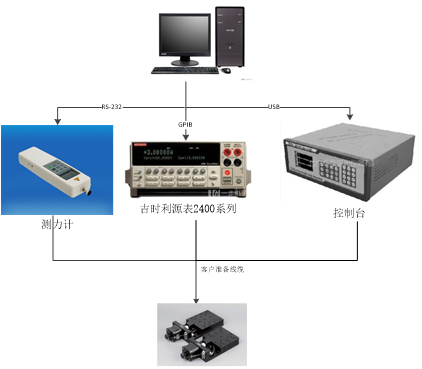

项目背景 西安某高校是一所以发展航空、航天、航海（三航）等领域人才培养和科学研究为特色的多科性、研究型、开放式大学，历史上书写了新中国多个“第一”，今天在创建一流大学和一流学科上续写新的辉煌，学校通过纳米官网找到我们希望定制开发一款样品材料自动测试软件，并在软件界面以图表形式实时展示测试数据保存功能。 项目需求 1、使用CVI完成软件开发，通过多线程、串口操作实现对测试设备的控制，完成测试数据的采集； 2、通过MySQL数据库实现数据的存储、管理功能； 3、通过ActiveX控件技术实现测试数据导出为指定格式报告功能。 基于硬件 计算机 计算机用于安装软件并支持相关运算。 二相步进电机控制箱是一款点对点（PTP）位置定位集成控制系统，特别针对位移台/旋转台的控制，内置性能优良的步进电机驱动器，控制功能强；控制面板人机化设计，简洁明了，操作简单，在不接计算机的情况下也可自如操控位移台。 薄型电动直线滑台 薄型电动直线滑台采用研磨丝杠传动、交叉滚柱导轨导向，选用高品质联轴器，提供整机质量保证。设置机械极限开关和零位传感器，保护产品，使用方便。标准接口，方便信号传输。 推拉力计艾德堡HP系列 使用推拉力计为HP-5内置型，可以直接读取到力的数据信息。 纳米软件解决方案 纳米软件样品材料自动测试软件是使用电脑控制步进电机控制箱，进而控制两台薄型电动直线滑台，让电机分别作出不同的动作；控制吉时利源表有不同的输出模式并采集源表的电参数；采集艾德堡及同型号大量程拉力计的数据。软件在控制薄型电动直线滑台的同时采集数据并显示，根据客户需求可以绘制成不同关系的图像。

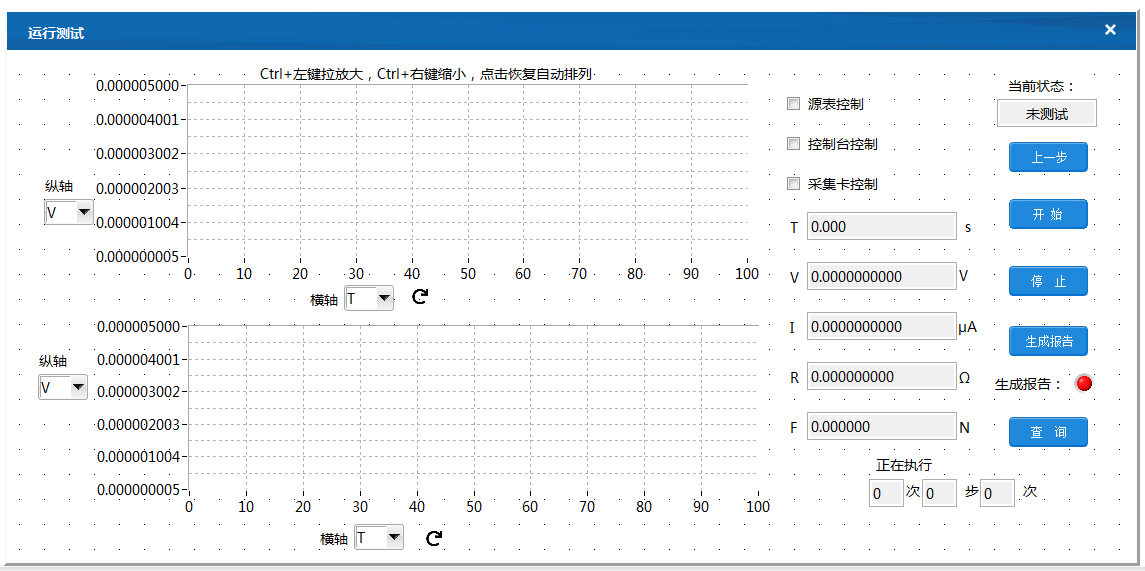

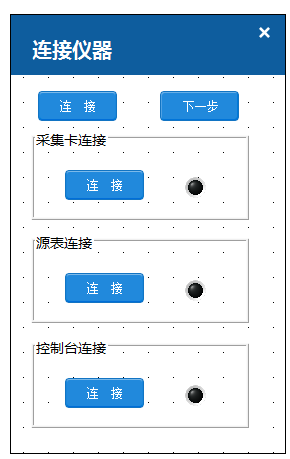

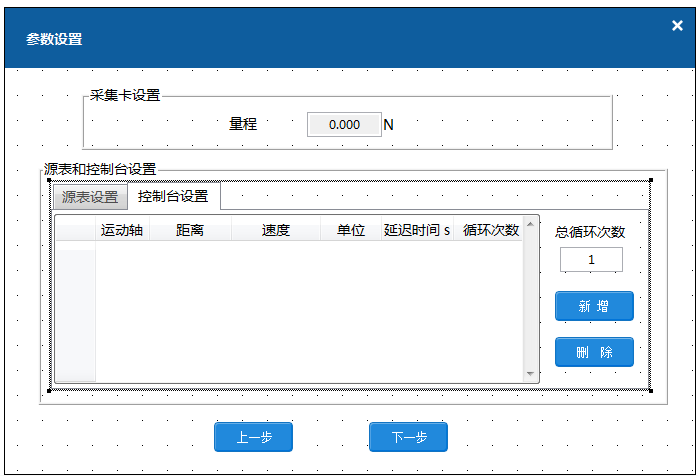

技术优势 项目成果 样品材料自动测试软件点击运行测试按钮进入硬件连接页面，进行仪器连接。软件会自动连接采集卡、源表和控制台3台仪器，当成功连接后会点亮相应位置的绿灯。 硬件连接界面 在参数设置界面显示推拉力计的量程，可以设置源表的电流、电压输出模式，每种模式分别配置了恒定模式、方波模式和步进模式，配置输出电压、电流和采集速率在控制台配置部分，可以编辑工步，新增或删减工步进行工步编辑。 参数设置界面 参数设置界面 参数设置成功之后，电机移动，源表开始输出电压电流。软件自动采集相应数据，客户根据选择进行绘制。图像可以放大或缩小，在该界面可以进行历史数据的查询，点击“查询”按钮可以导入历史数据并绘图显示。 项目总结 如您有最新的需求，请联系“纳米软件”公众号留言或者访问纳米官网（www.namisoft.com）获取最新资讯。
|
